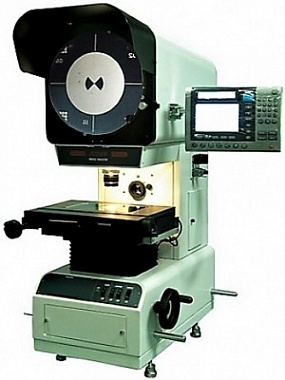

Цифровой измерительный проектор JT300

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики измерительного проектора JT300

Диаметр экрана	300 мм
Диапазон углов измерения	0° – 360°
Дискретность индикатора поворота	1′
Точность по углу	6′
Кратность увеличения объектива	10х, 20х, 50х, 100х
Диаметр объектива	Ø30мм, Ø15мм, Ø6мм, Ø3мм
Рабочая высота объектива	75.201мм, 69.599мм, 44.4мм, 26.243мм
Погрешность при увеличении	0,08%
Диапазон измерения по оси Х	150мм, 200мм
Диапазон измерения по оси Y	50мм, 100мм
Z-ось (фокусировка)	0 – 80 мм
Размеры рабочего столика	350х175мм, 400х225мм
Дискретность при линейных перемещениях	1мкм
Изображение	Прямое
Точность	(3+L/75)мкм
Максимально допустимая нагрузка на рабочий столик	3кг
Прямой источник света	Вольфрамовая галогенная лампа 12В, 100Вт
Отраженный источник света	Вольфрамовая галогенная лампа 24В, 150Вт
Питание	220В, 50 Гц
Мощность потребляемая от сети	не более 400Вт
Габаритные размеры (ш х д х в)	806× 380× 1065 мм
Вес	180 кг

Описание

Измерительный проектор JT300

JT300 предназначен для измерения и контроля линейных и угловых размеров изделий в проходящем и отраженном свете изделий со сложными очертаниями поверхностей: фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, резцы и другой режущий инструмент.

Отличительные особенности проектора:

Более удобная и стабилизированная система перемещения.
Отражающее зеркало имеет нанесенное покрытие с хорошим анти-пылевым эффектом.
Освещенность передачи высокого и низкого уровней, что удовлетворяет различные требования при измерении.
Источник света с вольфрамовыми галогеновыми лампами с высокой яркостью и длинным сроком службы.
Осевой вентилятор с сильной функцией рассеивания тепла в двух направлениях
Оптическая система имеет превосходное качество, объективы позволяют получать качественное изображение и точное увеличение.
Большая рабочая дистанция для измерения различных деталей.
Порт RS232 может осуществить вывод и передачу данных с компьютера.
