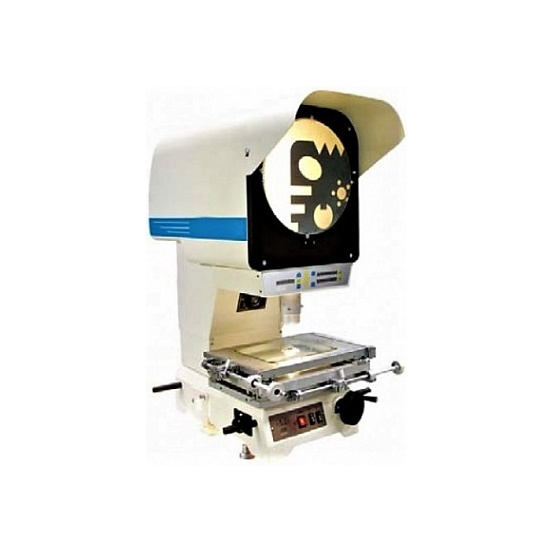

Цифровой измерительный проектор JT20A

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики измерительного проектора JT20A:

Диаметр экрана	300 мм
Угол поворота	0° - 360°
Шкала индикатора поворота	1'
Питание	220В, 50 Гц
Изображение	Обратное (Зеркальное)
Габаритные размеры (ш х д х в)	410× 650× 1100 мм
Вес	80 кг

Объектив

Кратность увеличения	10х	20х	50х
Область обзора на объекте	30 мм	15 мм	6 мм
Рабочее расстояние	74 мм	69 мм	63 мм
Погрешность увеличения	0,08%	0,08%	0,08%

Рабочий стол

Площадь рабочего стола	350х240 мм
Координата X	0-150 мм, дискретность 0,001 мм
Координата Y	0-100 мм, дискретность 0,001 мм
Координата Z	0-100 мм (фокусное расстояние)
Нагрузка на стол	10 кг
Погрешность	(3+L/75) мкм

Источник света

Освещение по контору	Вольфрамовая галогенная лампа 24В, 150Вт
Освещение поверхности	Вольфрамовая галогенная лампа 24В, 150Вт

Описание

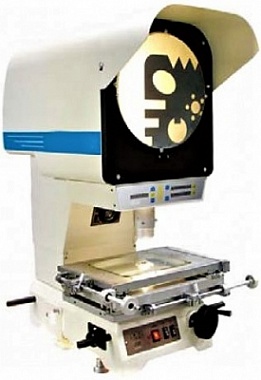

Измерительный проектор JT20A

Цифровой измерительный проектор JT20A является точным оптическим прибором, который предназначен для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а так же различные резцы и инструменты.

Цифровой измерительный проектор JT14A позволяет проводить следующие виды измерений:

Сопоставление измерений со «стандартным изображением»
Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца;
Измерения с использованием системы считывания координат X или Y рабочего стола
Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране;
Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы
Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца;
Измерение угла посредством поворота проекционного экрана.
