Описание УШС "Тапирус"

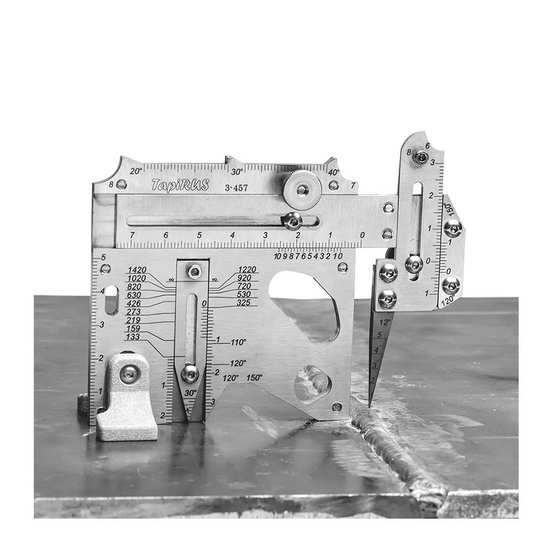

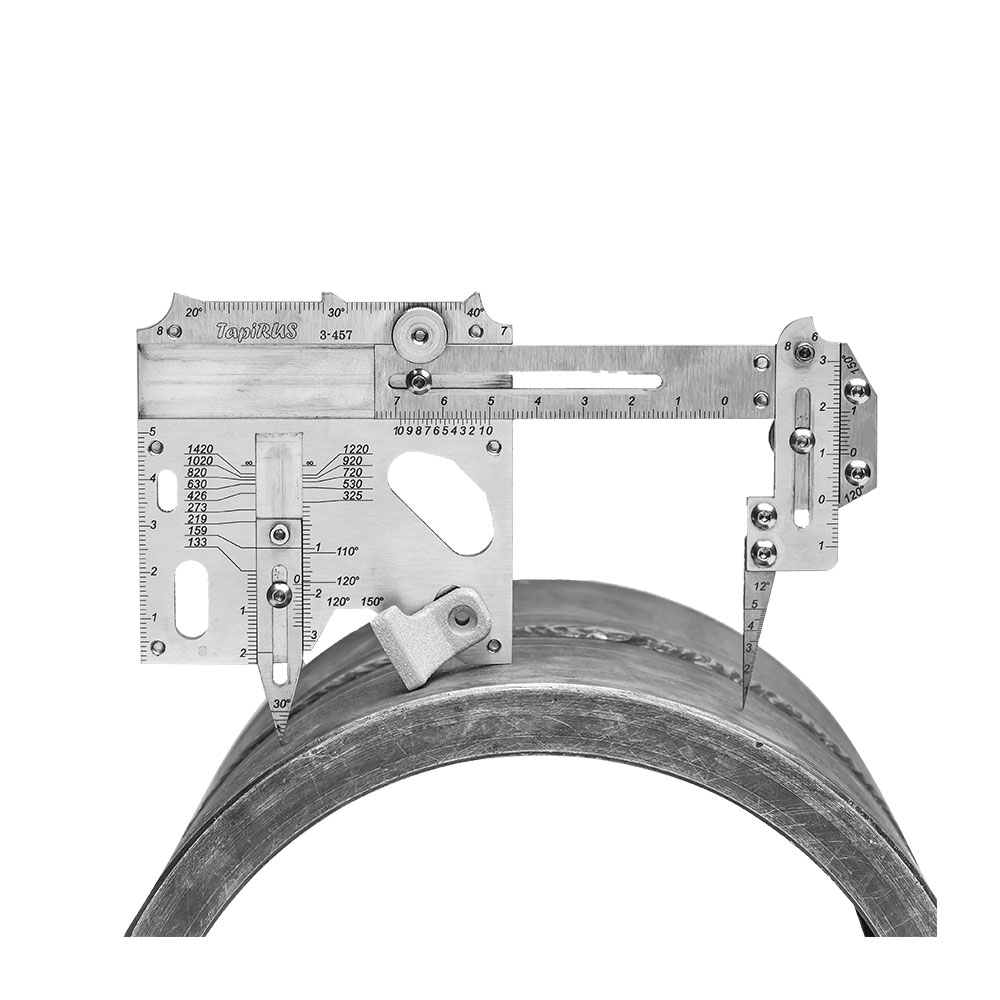

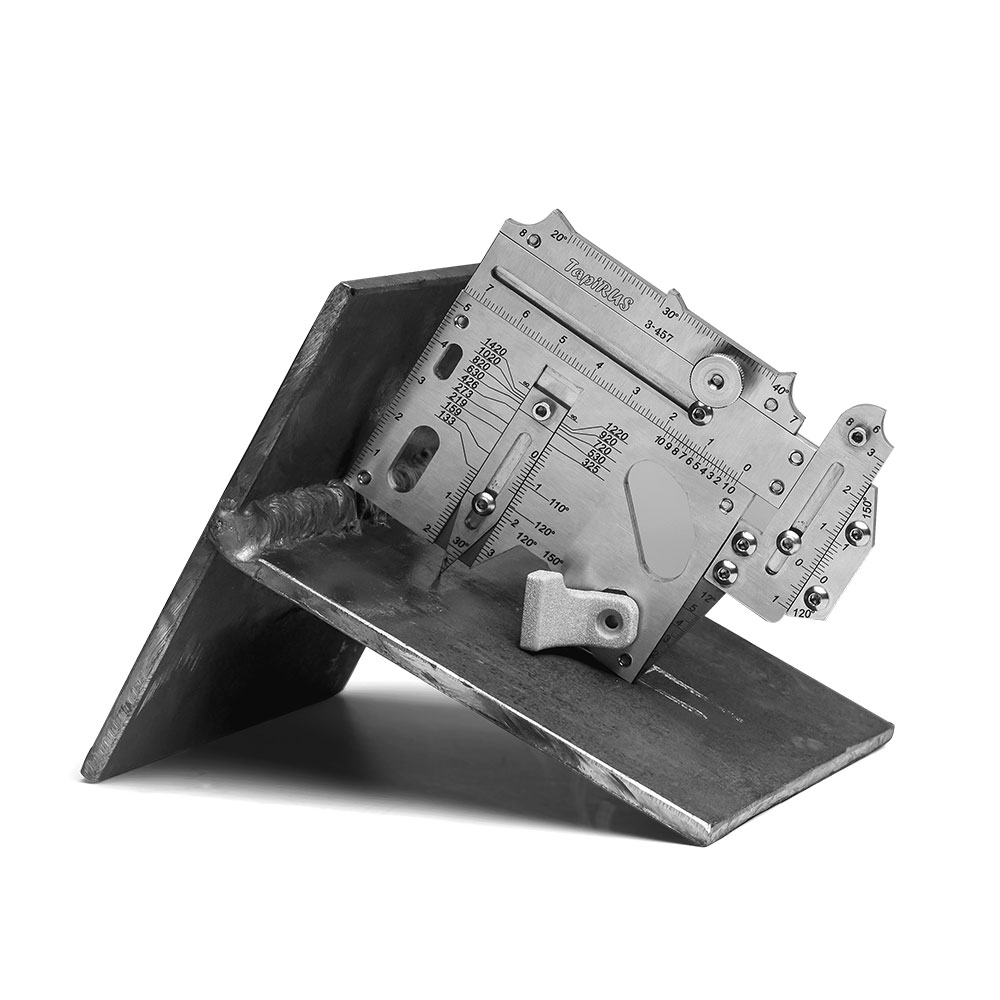

Средство контроля внесено в ГРСИ. УШС TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.
Разработка, подготовка к производству и изготовление TapiRUS проведены исключительно в цифровом формате.
При производстве TapiRUS применяются новейшие лазерные и аддитивные технологии:
- станки высокоточной лазерной резки в инертном газе;
- пятиосевые обрабатывающие ЧПУ центры;
- сверхточная цветная лазерная гравировка всего изделия в собранном виде;
- лазерная стереолитография (SLA) – технология послойного синтеза материала из жидкого фотополимера.
Преимущества УШС "Тапирус"
- Простота установки. Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений.
- Функциональность. Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов.
- Точность измерений. Погрешность измерения по шкалам шаблона не превышает 0,1 мм.
- Современность. Онлайн-калькулятор, эргономичные аксессуары, smart-версия.
