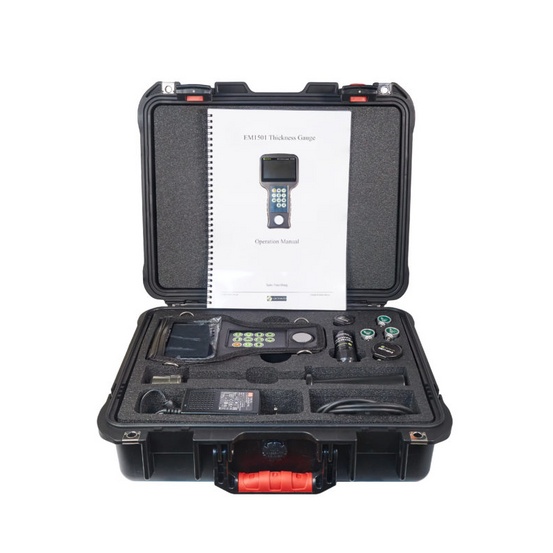

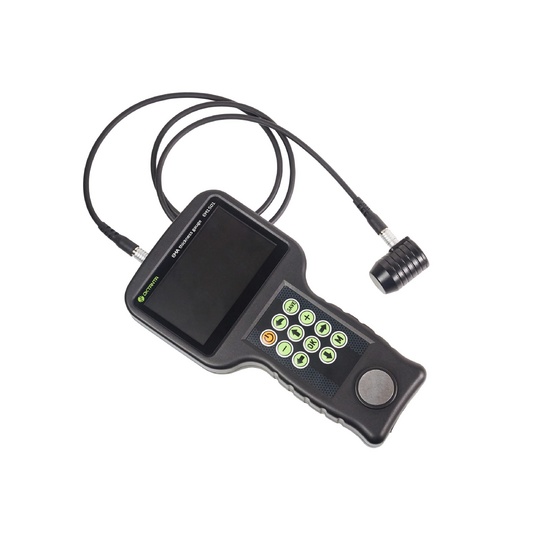

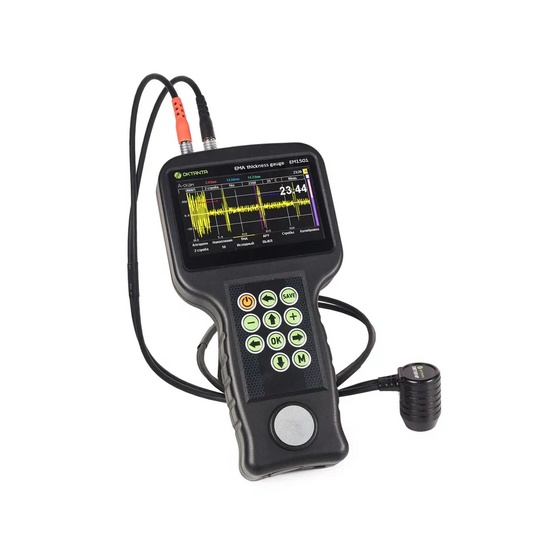

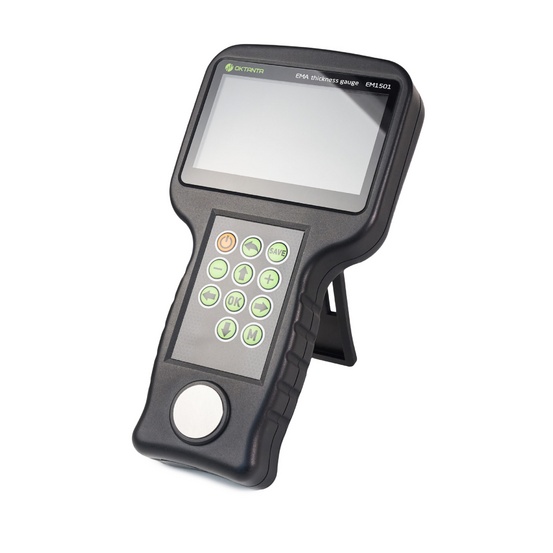

ЕМ1501 Электромагнитно-акустический толщиномер

Наличие по запросу

550000руб.

Оформить заказ

Технические характеристики электромагнитно-акустического толщиномера ЕМ1501

Наименование характеристики	Значение
Рабочий температурный диапазон окружающей среды, °C	от -20 до +50
Время непрерывной работы без подзарядки аккумулятора, ч	7
Диапазон настройки скорости звука, м/с	от 1000 до 9999 с шагом 1 м/с
Максимальное количество измерений в секунду, шт.	16
Габаритные размеры, мм	232 x 135 x 44
Масса, кг, не более	1,0
Для ЭМАП
Диапазон измерений толщины (по стали), мм	от 2 до 200
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм – в диапазоне от 0,5 до 25 мм включ.	± (0,08 + 0,001·H*)
– в диапазоне св. 25 до 200 мм	± (0,1 + 0,005·H*)

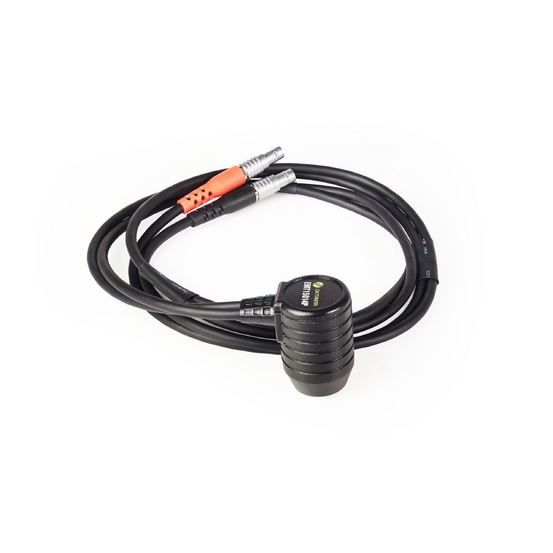

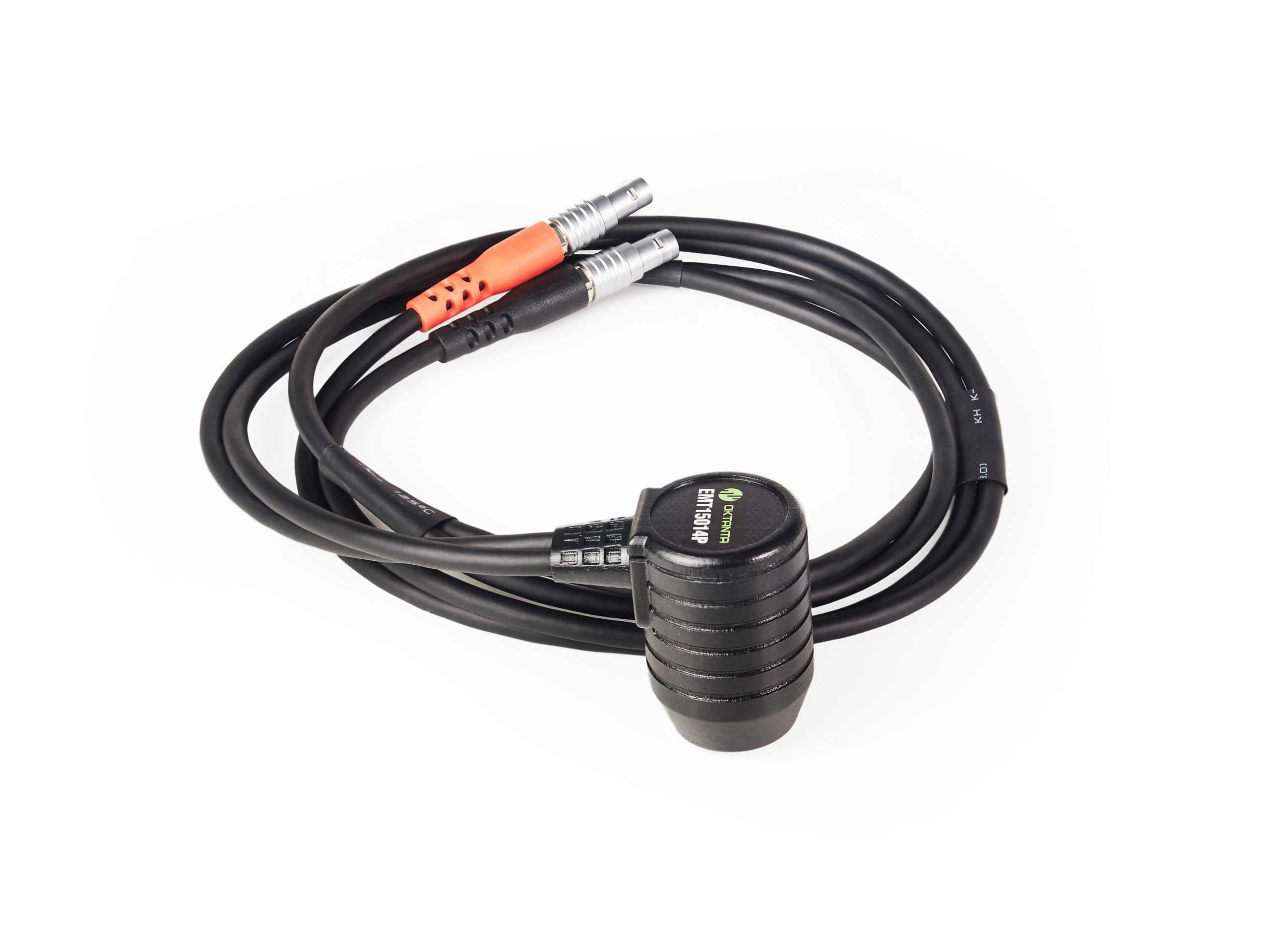

Допустимый зазор между преобразователем и объектом контроля, мм – преобразователь EMT15015Р	до 2
– преобразователь ЕМТ14012	до 4
– преобразователь ЕМТ14013	до 7
Допустимый перекос преобразователя относительно нормали к поверхности объекта контроля, °	± 25
Минимальный допустимый радиус кривизны поверхности объекта контроля, мм	≥10
Рабочая частота прибора, МГц	4

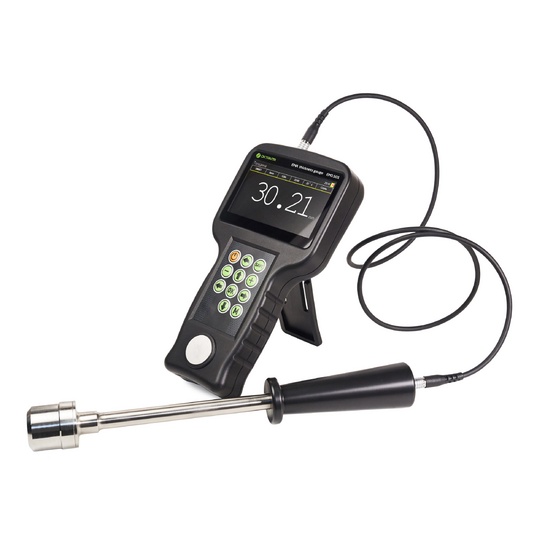

Рабочий температурный диапазон поверхности объекта контроля, °C	от -20 до +80 (от -20 до +750 с использованием преобразователя EMT14014Т**)
Для ПЭП
Диапазон измерений толщины (по стали), мм	от 0,5 до 200
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм – в диапазоне от 0,5 до 25 мм включ.	± 0,08
– в диапазоне св. 25 до 300 мм	± (0,1 + 0,005·H*)
Минимальный допустимый радиус кривизны поверхности объекта, мм	25
Рабочая частота прибора, МГц	5, 10
Рабочий температурный диапазон поверхности объекта контроля, °C	от -10 до +60

* Н – измеренное значение толщины, мм.

** Преобразователь EMT14014T не предназначен для длительного использования при температуре 750 ºС.
Максимальная длительная температура использования данного преобразователя составляет 300 ºС.
Измерения объектов с температурой от 300 ºС до 750 ºС градусов необходимо выполнять кратковременно с паузами в 15 секунд между измерениями.

Описание

Назначение электромагнитно-акустического толщиномера ЕМ1501

Прибор предназначен для измерения толщины стенок стальных труб, листового проката, прутов и других изделий из стали, а также алюминия и других металлов при помощи:

- бесконтактных ЭМАП с импульсным электромагнитом;
- бесконтактных ЭМАП с постоянным магнитом;
- классических контактных ПЭП.

Принцип работы электромагнитно-акустического толщиномера ЕМ1501

Действие прибора основано на измерении времени прохождения акустической волны через материал контролируемого объекта.
Измеренное время пересчитываются в толщину при помощи заданного значения скорости распространения ультразвуковой волны.

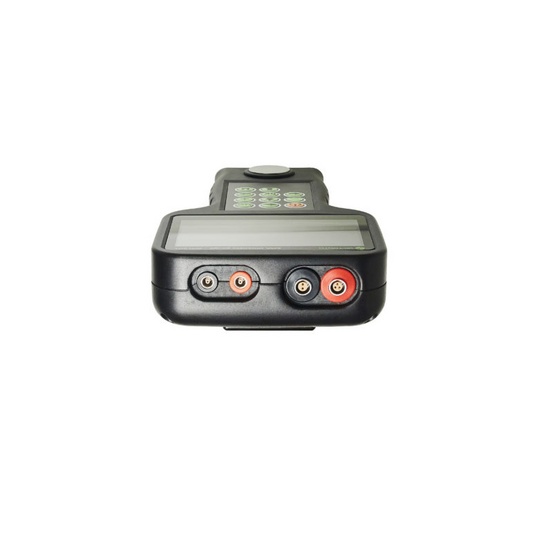

Прибор имеет возможность подключения ЭМАП с импульсным электромагнитом, ЭМАП с постоянным магнитом и контактных ПЭП.
Специальный алгоритм обработки данных, разработанный компанией «Октанта», позволяет корректно измерять толщину объекта контроля при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех.
Прибор позволяет исключить человеческий фактор, делая измерения толщины полностью автоматическими.
