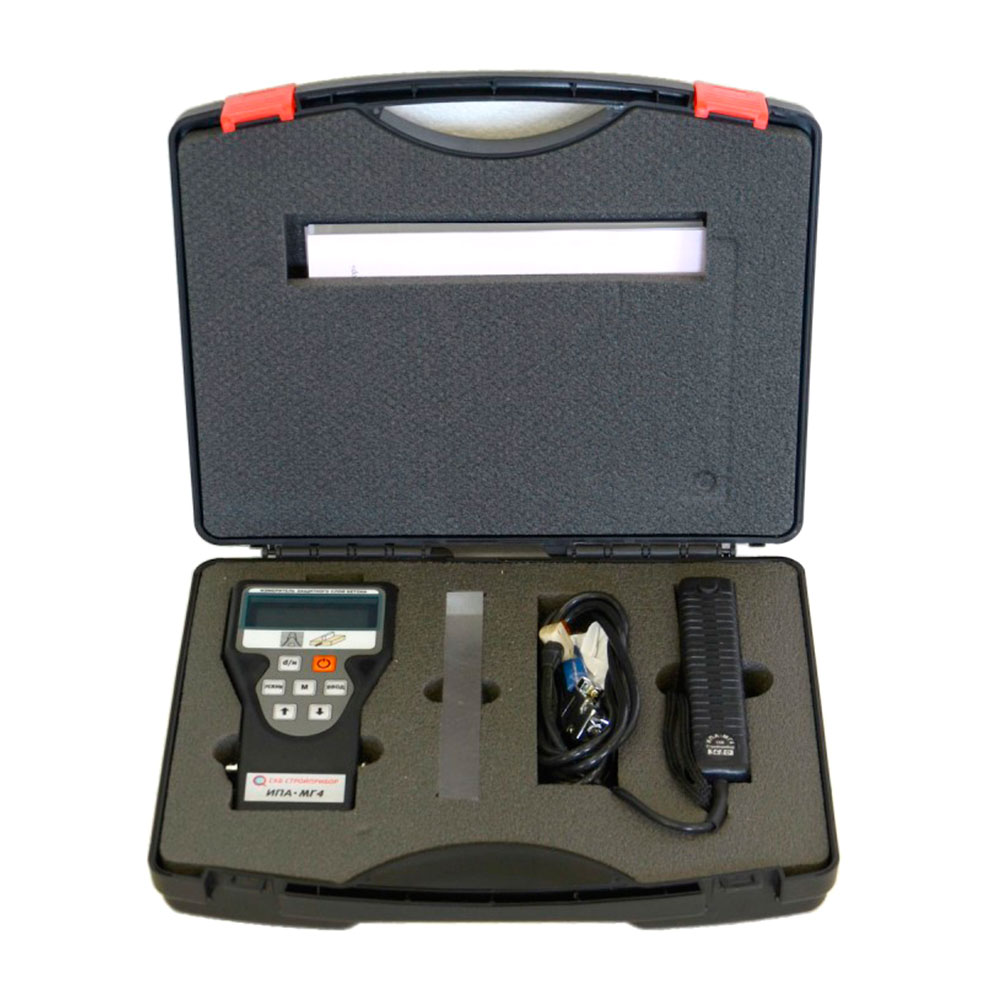

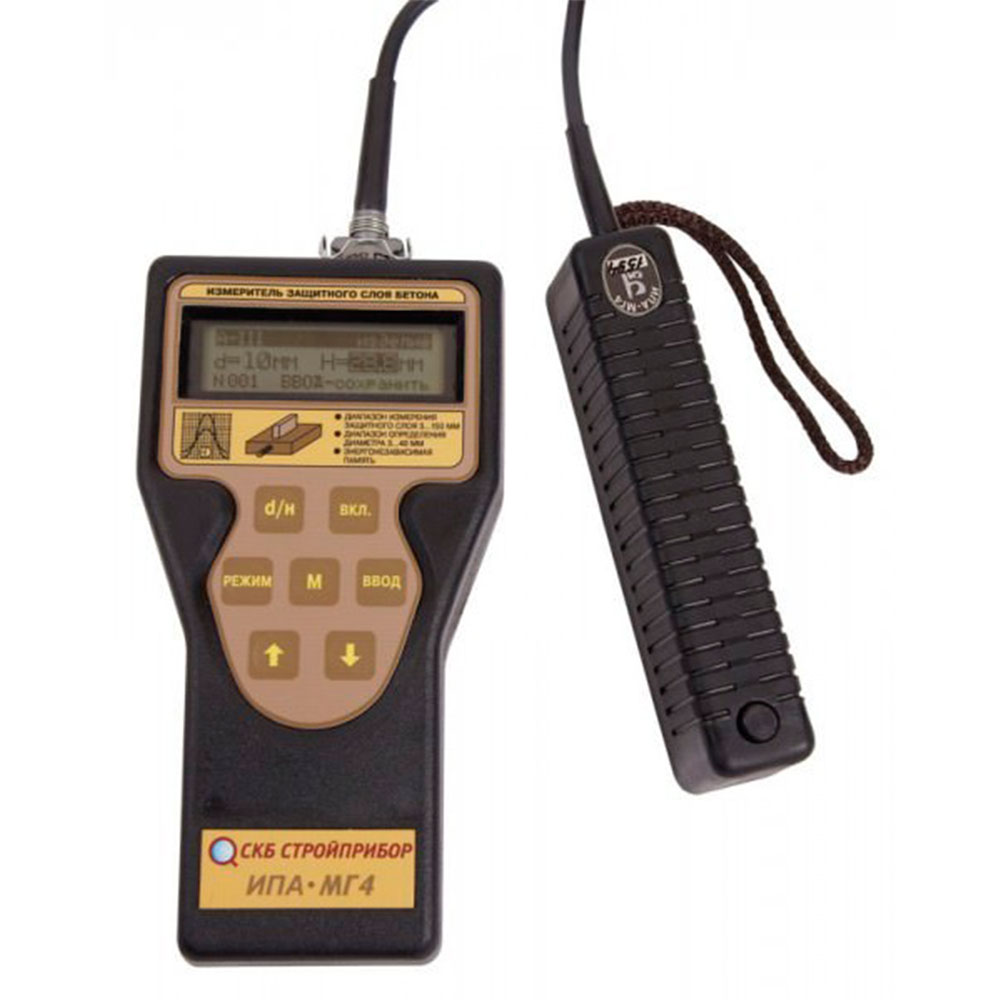

Измерители защитного слоя бетона ИПА-МГ4

Наличие по запросу

108000руб.

Оформить заказ

Характеристики ИПА-МГ4

Параметр	Значение
Контролируемые диаметры арматуры, мм	3...40
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре стержней арматуры 3 … 5 мм	3...70
- при диаметре стержней арматуры 6 … 10 мм	3...90
- при диаметре стержней арматуры 14 … 20 мм	5…120
- при диаметре стержней арматуры 22 … 40 мм	5...140
Диапазон определения расположения арматурных стержней, мм	3…80
Погрешность измерения толщины защитного слоя бетона h_зс, не более, мм	∆h =±(0,05 h_зс + 0,5 мм)
Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм	± 10
Объем памяти результатов измерений	200
Количество групп индивидуальных градуировочных зависимостей	9
Габаритные размеры, мм:

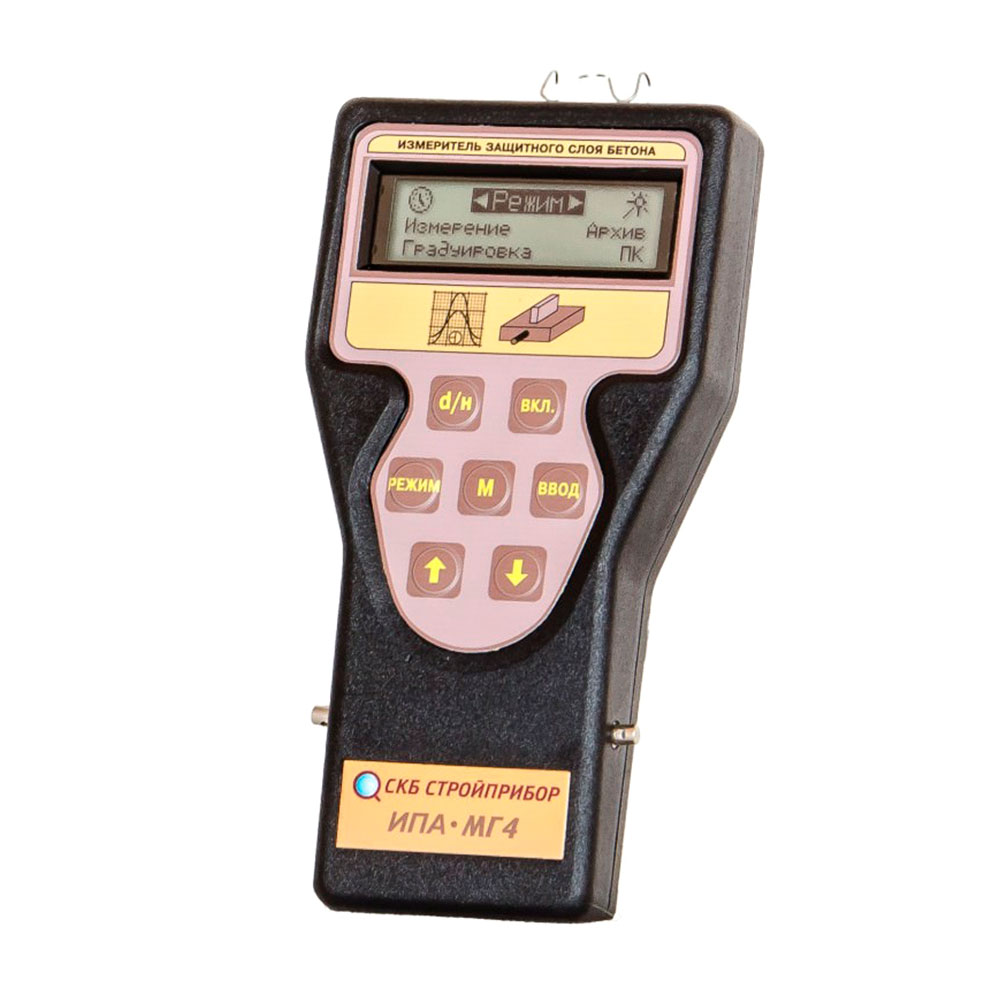

- блока электронного	175х90х30

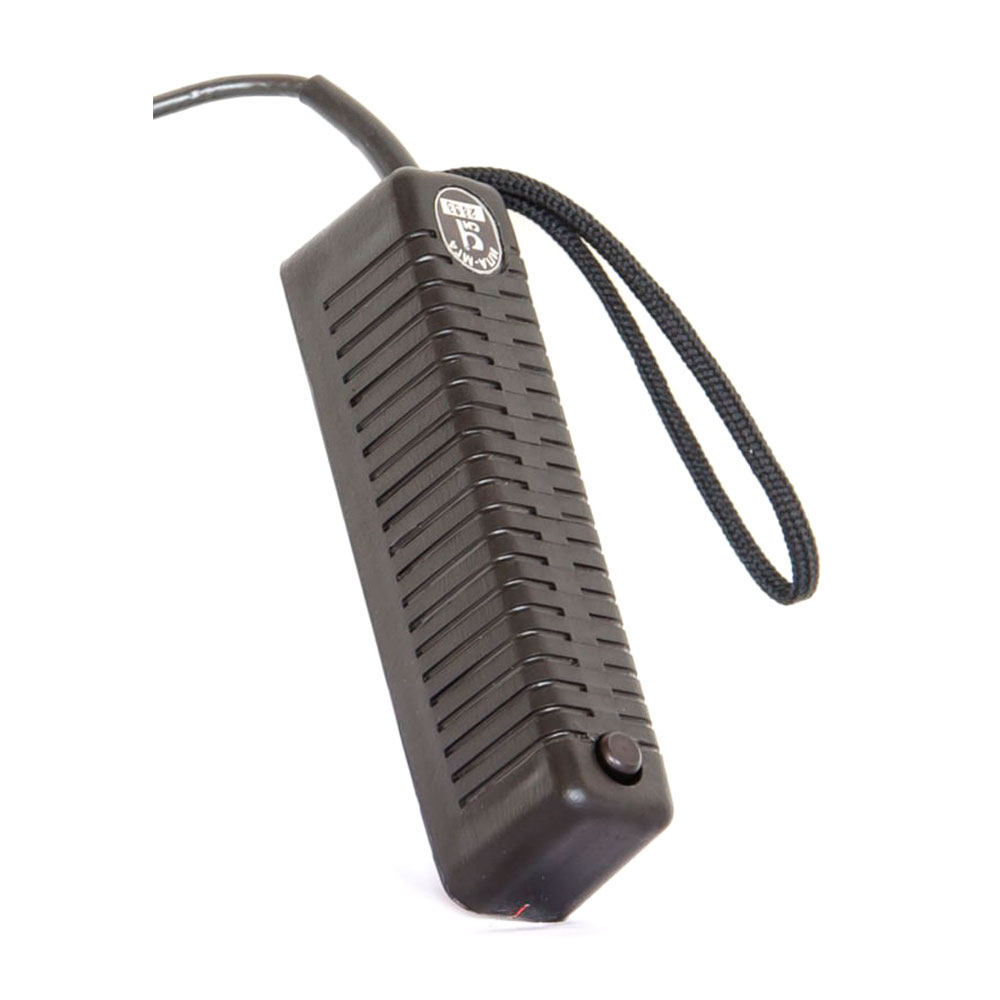

- преобразователя	160х33х40
Масса с преобразователем, не более, кг	0,72

Описание

Назначение ИПА-МГ4

Прибор ИПА-МГ4 используется для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в ж/б продукции магнитным методом по ГОСТу 22904.

Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.

Область применения ИПА-МГ4

Сфера использования данного оборудования - определение параметров армирования ж/б изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

Особенности ИПА-МГ4

Прибор использует 3 основных режима работы:

Определение оси арматурного стержня;
Определение защитного слоя при известном диаметре
Определение диаметра арматурного стержня при известном защитном слое.

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Прибор имеет три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
