Описание УНМ-1000

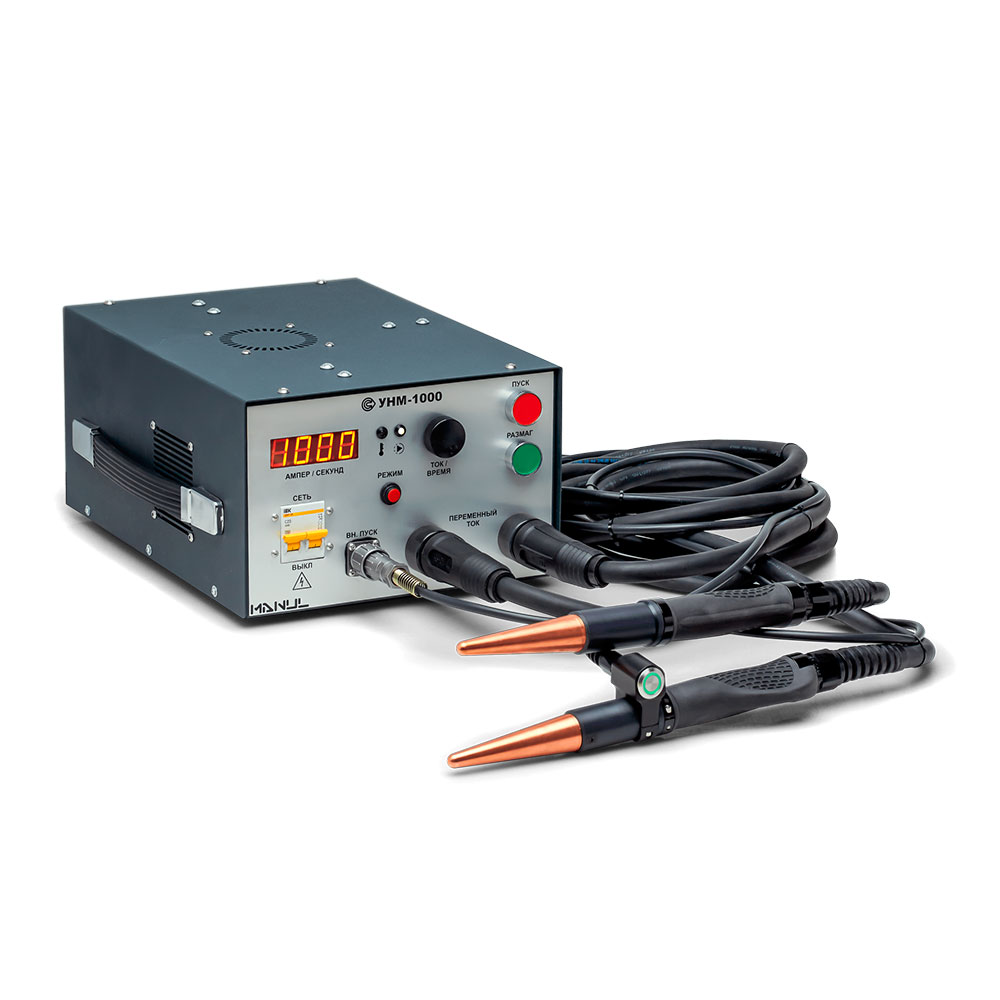

Портативный магнитопорошковый дефектоскоп УНМ-1000 – это прибор для неразрушающего контроля изделий из ферромагнитных материалов. УНМ-1000 позволяет обнаруживать внутренние подповерхностные и поверхностные дефекты различного типа (трещины, флокены, расслоения, дефекты сварных швов и др.) в деталях, элементах конструкций, узлах и механизмах промышленных агрегатов, ж/д, авто, авиатранспортных средств, а также нефтехимического, газового, технологического оборудования на этапах изготовления, ремонта или во время плановых осмотров продукции, находящейся в эксплуатации.
Принцип работы дефектоскопа переменного тока УНМ-1000
В основе методики выявления дефектов изделий из ферромагнитных материалов магнитопорошковым методом лежит способность частиц магнитного порошка оседать в зоне дефектов, где возникают неоднородности магнитного поля, создаваемого намагничивающим устройством (НУ). В отличие от устройств на основе постоянных магнитов, магнитопорошковые дефектоскопы позволяют устанавливать ток и время намагничивания и автоматически размагничивать контролируемые образцы.
Дефектоскопы переменного тока УНМ-1000 позволяют осуществлять контроль изделий способом приложенного поля (СПП) с применением различных техник намагничивания. Для этого переменный электрический ток, создаваемый дефектоскопом, может пропускаться через намагничивающий кабель или непосредственно через контролируемое изделие, подключенное к дефектоскопу с помощью электрических контактов. Величина тока, используемого для намагничивания и размагничивания изделия, устанавливается оператором прибора.
Особенности конструкции и преимущества УНМ-1000

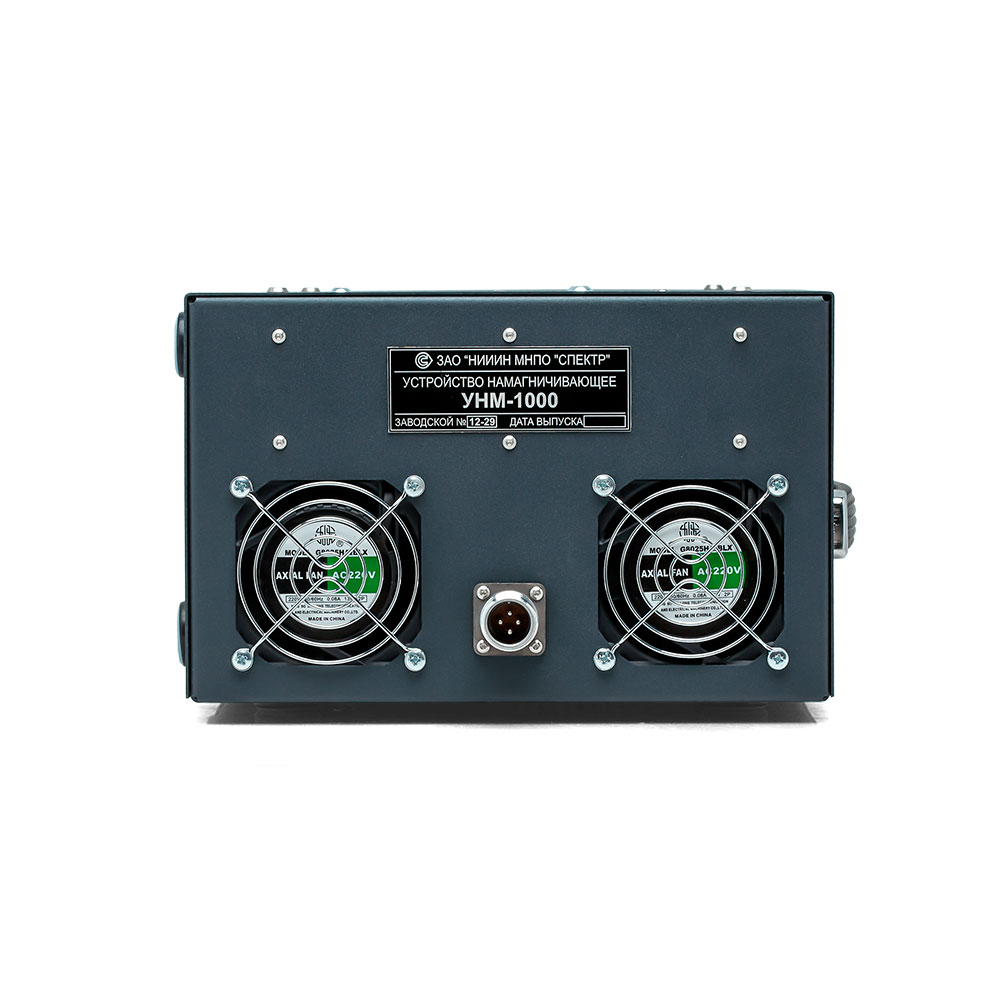

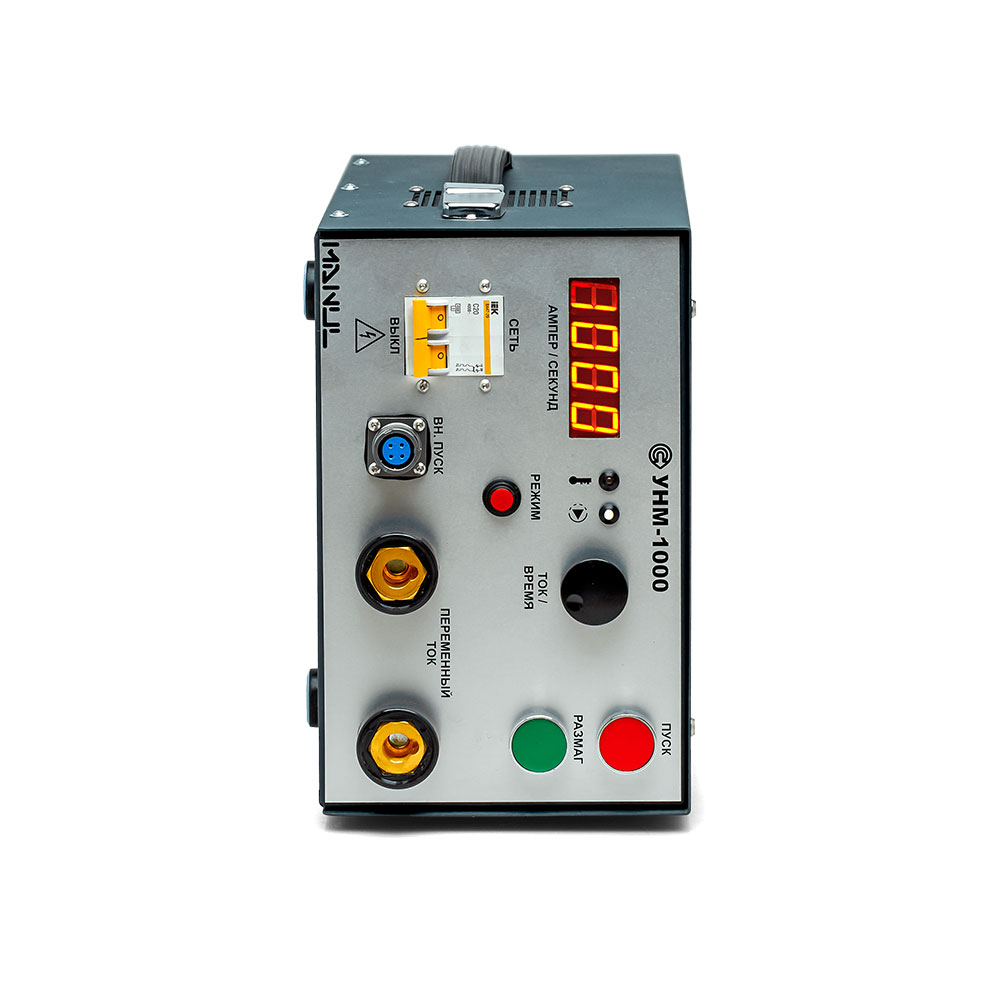

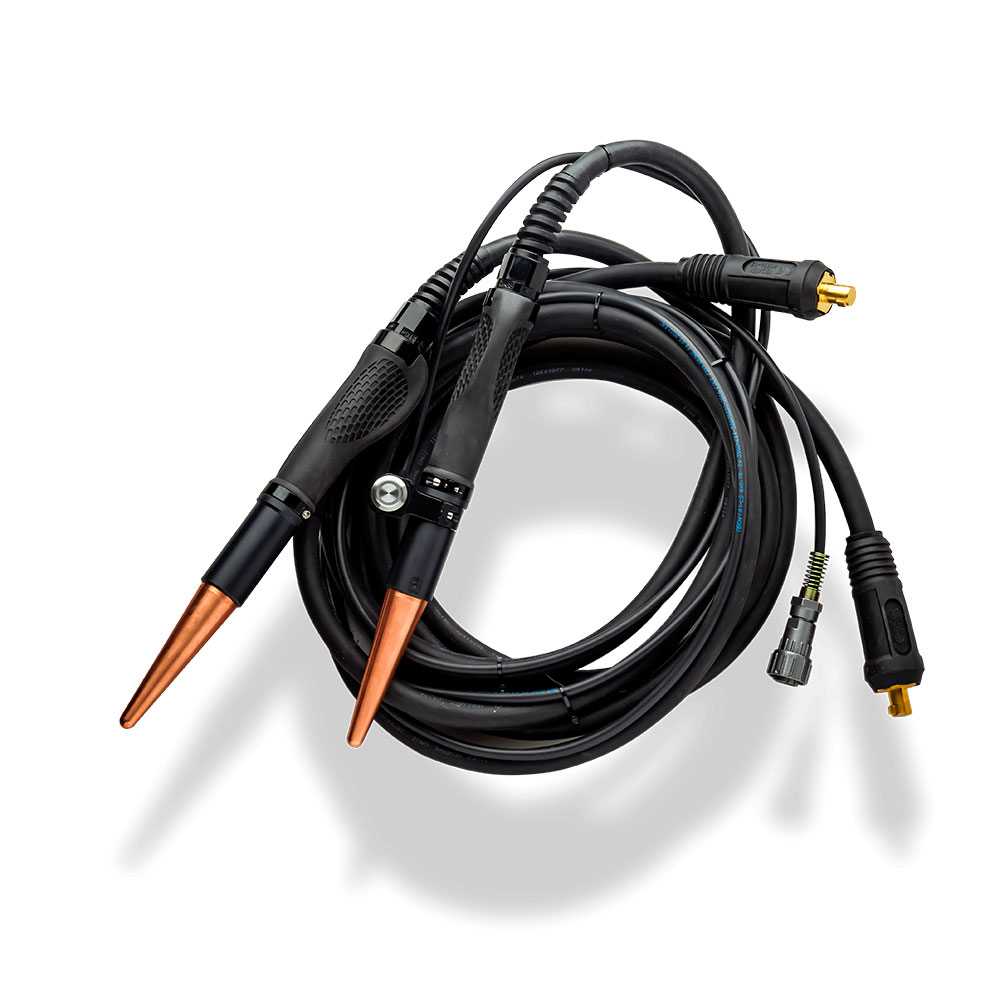

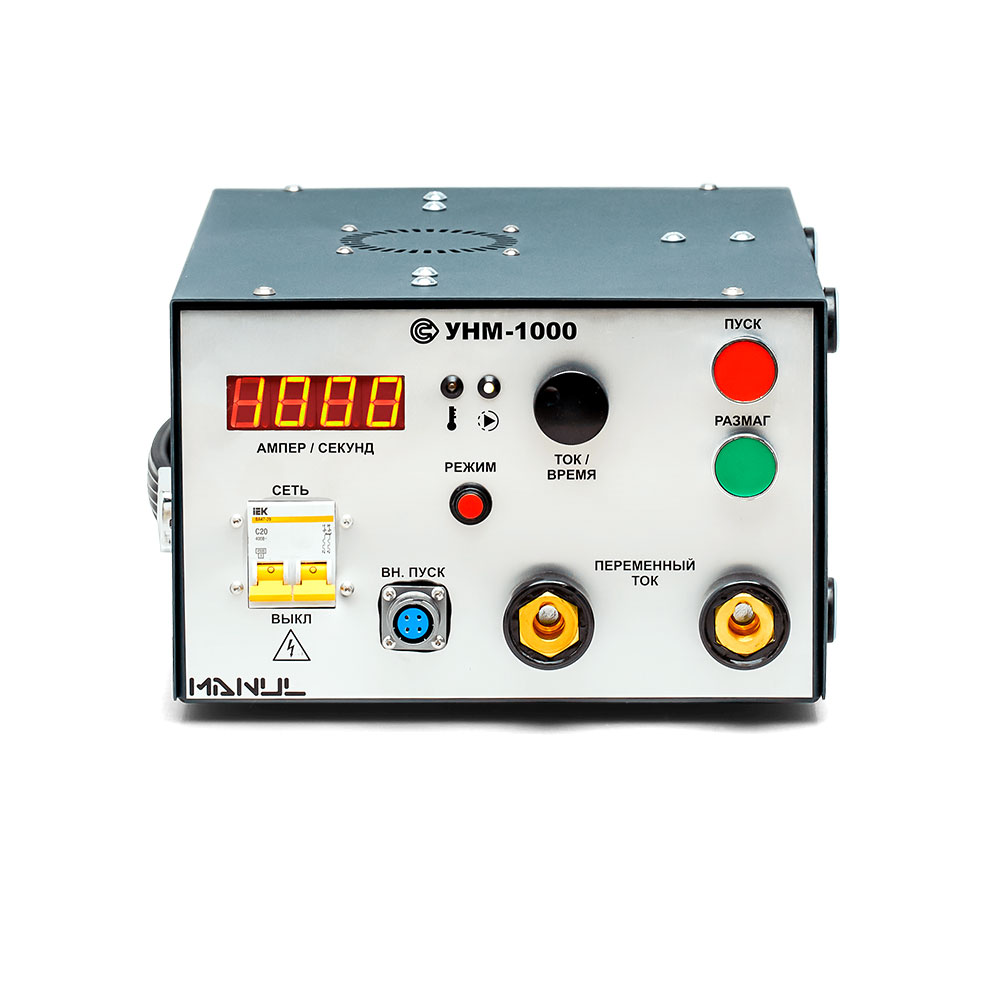

Дефектоскоп УНМ-1000 выполнен в формате портативного прибора, что позволяет контролировать качество изделий из ферромагнитных материалов как в производственных, так и в лабораторных условиях. В базовый комплект оборудования для магнитопорошковой дефектоскопии входит намагничивающее устройство УНМ-1000, силовой кабель для питания от однофазной сети переменного тока напряжением 220 В и техническая документация. По желанию заказчика могут быть дополнительно поставлены электроконтакты и намагничивающий кабель переменного тока.
К достоинствам УНМ-1000 семейства МАНУЛ относятся:
- возможность проведения контроля как в приложенном магнитном поле при продольном намагничивании с использованием силовых кабелей, так и при циркулярном намагничивании путем пропускания тока через контролируемое изделие;
- широкий диапазон регулировки тока намагничивания от 50 до 1000 А;
- автоматический режим размагничивания контролируемых изделий;
- высокая производительность;
- компактность и небольшой вес прибора;
- степень защиты от внешних воздействий не ниже IP40.
