- Описание

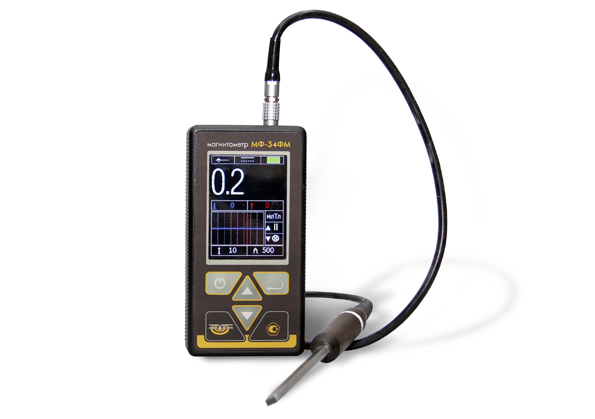

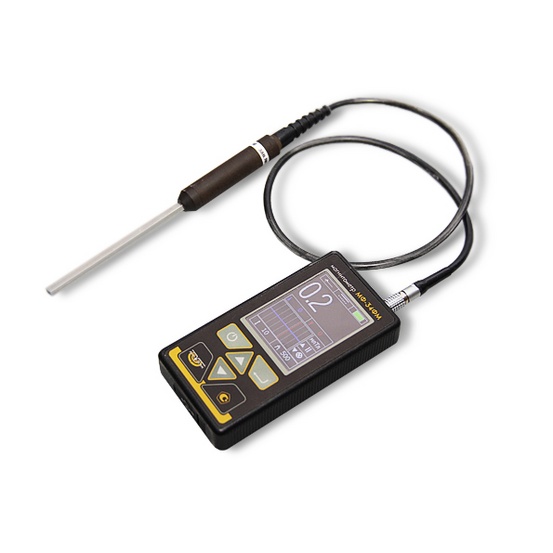

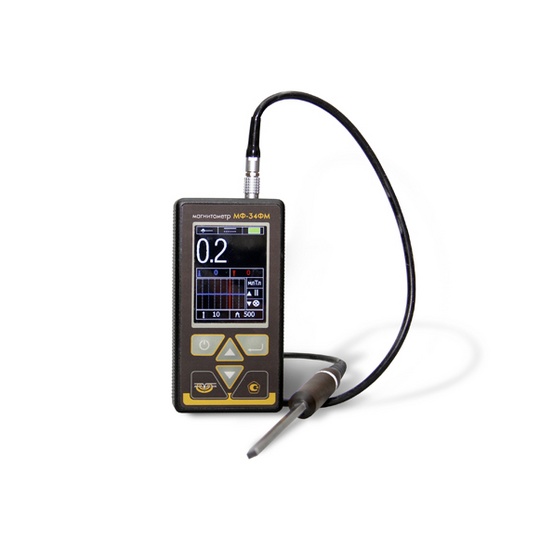

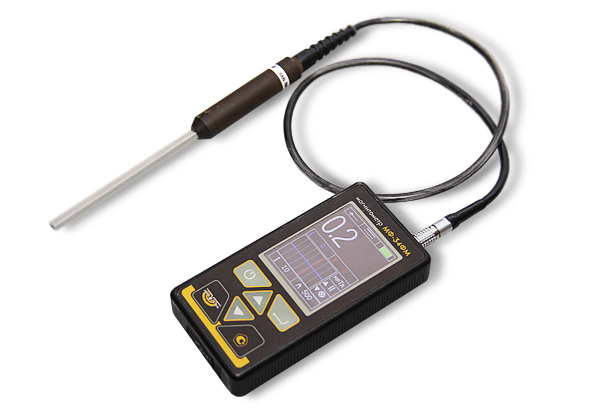

Назначение магнитометра МФ-34ФМ МАГНОСКАН
Универсальный магнитометр МФ-34ФМ МАГНОСКАН предназначен для измерения магнитного поля ферромагнитных изделий и является незаменимым средством контроля качества намагничевания /размагничивания изделий при проведении сварочных работ с использованием технологии электронной и электродуговой сварки, а также деталей при проведении магнитного неразрушающего контроля. Кроме того, может применяться при контроле методом «магнитной памяти» для выявления участков спонтанной намагниченности.Магнитометр-тесламетр имеет функции измерения:
- Напряженности (индукции) постоянного магнитного поля;
- Пикового значения напряженности (индукции) переменного магнитного поля;
- Среднеквадратичного значения напряженности (индукции) переменного магнитного поля;
- Пикового значения напряженности (индукции) однократного импульса магнитного поля;
- Градиента напряженности (индукции) постоянного магнитного поля.

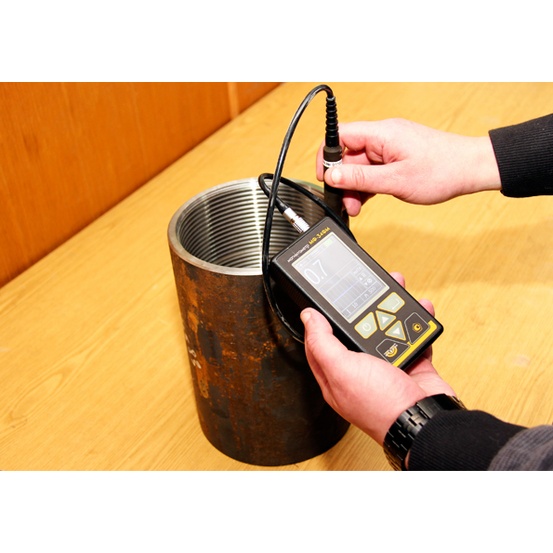

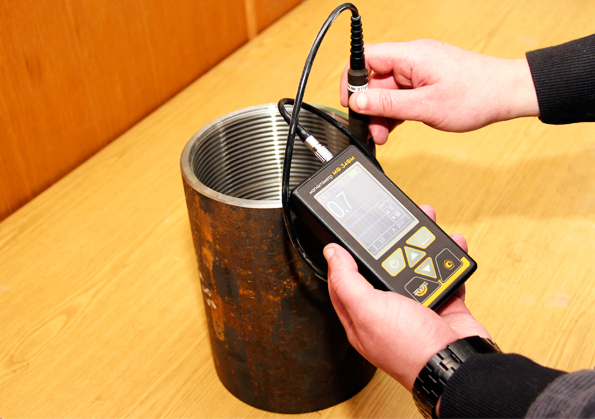

Магнитометр (тесламетр) МАГНОСКАН может использоваться для оценки остаточной намагниченности и выявления локальных магнитных полюсов, для контроля намагничивания при использовании постоянного, переменного, выпрямленного электрического тока промышленной частоты, измерения амплитуды однократных намагничивающих импульсов поля.
Прибор позволяет проводить измерения напряженности поля в единицах А/см и А/м или индукции в ед. мТл и мкТл, градиента напряженности в единицах А/см2.
Особенности:
- Широкая номенклатура используемых преобразоватлей: магниторезистивный, дачтик Холла, феррозондовый
- Широкий диапазон измеряемых постоянных, переменных и импульсных полей
- Графическое отображение измерений (осцилограмма)
- Возможность регистрации наличия и величины обратного выброса при выключении тока намагничивания по показаниям осцилограммы
- Эргономичный ударопрочный корпус из алюминия и ABS пластика
- Встоенный Li - Ion аккумулятор с зарядкой от USB
- Большой цветной ЖК дисплей 320 х 240
- Разъем подключения преобразователей LEMO 0B
Сравнительная характеристика магнитометра МАГНОСКАН с ближайшими аналогами:
Магнитометр | МФ-24ФМ | МФ-23ИМ | ИМП-6 | ИМАГ-400Ц | МФ-34ФМ МАГНОСКАН |
|---|---|---|---|---|---|
Диапазон измерений сильных полей | нет | ±2-1000 мТл | ±1-25 мТл | ±1-95 мТл | ±1-300(600) мТл |
Диапазон измерений слабых полей | ±(1 – 2000) мкТл | ±(500 – 2000) мкТл | ± (12-2000) мкТл | ± (100-2000) мкТл | ±(1-2000) |
Основная погрешность | 5% | 5% | 3% | 3% | 3% |
Компенсация внешних полей | Не требуется | Программное | Программное | Нет | Не требуется |
Измерение градиента | Да | Нет | Нет | Нет | Да |
Тип преобразователя | Феррозонд | Датчик Холла | Датчик Холла | Датчик Холла | Датчик Холла Магниторезистивный Феррозондовый* |
Дисплей | Монохромный | Монохромный | Монохромный | Монохромный | ЖК Цветной 320х240 |
Питание | Батарейки АА, 220В | Батарея "Корунд", 9В | Li-ion аккумулятор, сеть 220В | ||
Измеряемые поля: | |||||
-переменное | нет | да | нет | да | да |
-импульсное | нет | да | нет | да | да |
-постоянное | да | да | да | да | да |
Габариты электронного блока ДхШхВ | 160х83х36 | 120х60х25 | 170х70х25 | 110х55х25 | 130х66х24 |
* по дополнительному заказу
Справочно: 1 мТл = 1000 мкТл = 7,96 А/см = 796 А/м = 10 Гаусс
