Встраиваемый ЭМА-модуль EM4214

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики EM4214

Рабочий температурный диапазон окружающей среды	-20…+50 °С
Питание	12 V
Диапазон настройки скорости звука	1000…9999 м/с с шагом 1 м/с
Максимальное количество измерений в секунду	16
Габаритные размеры без корпуса	100 x 45 x 28 мм
Габаритные размеры с корпусом	120 x 50 x 40 мм
Диапазон измеряемых толщин для стали	2 мм-80 мм
Диапазон измеряемых толщин для стали без зазора	2 мм-160 мм
Погрешность измерения толщины в диапазоне 2..25 мм	0.08+0.001·Н мм
Погрешность измерения толщины в диапазоне 25..160 мм	0.1+0.005·Н мм

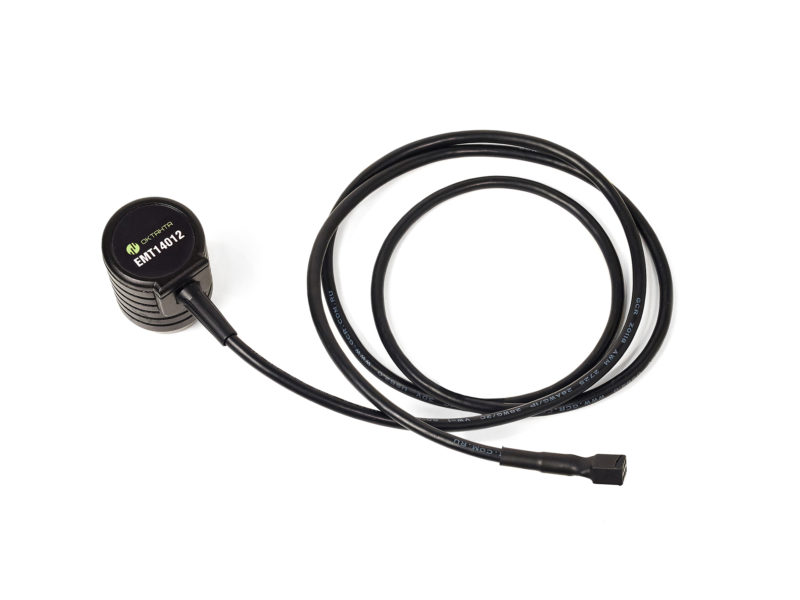

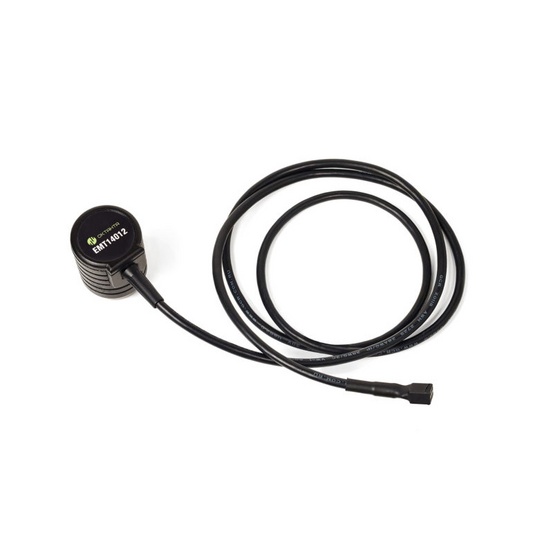

Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ14012	До 4 мм
Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ14013	До 6 мм
Допустимый перекос датчика относительно нормали к поверхности объекта контроля	±25 градусов
Минимальный допустимый радиус кривизны поверхности объекта контроля	≥10 мм
Рабочая частота прибора	4 МГц
Рабочий температурный диапазон поверхности объекта контроля	-20…+80 °C (-20 …+750 °C с использованием преобразователя EMT14014Т)

Описание

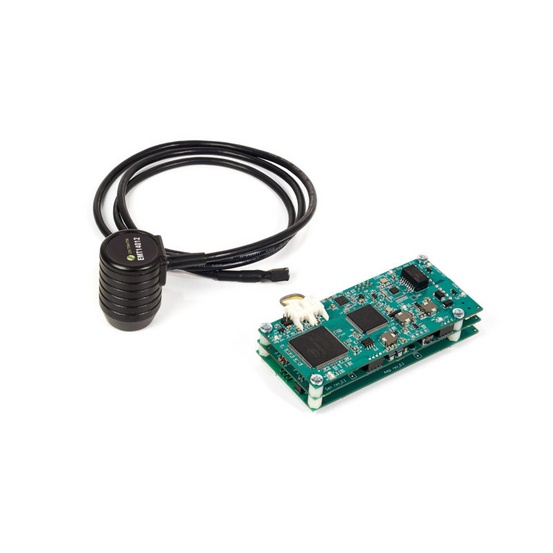

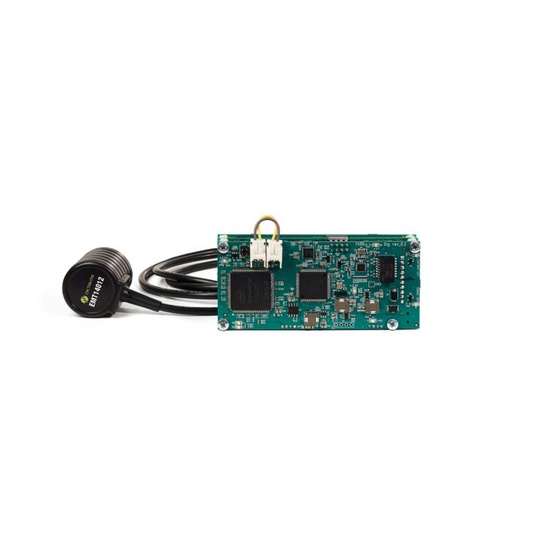

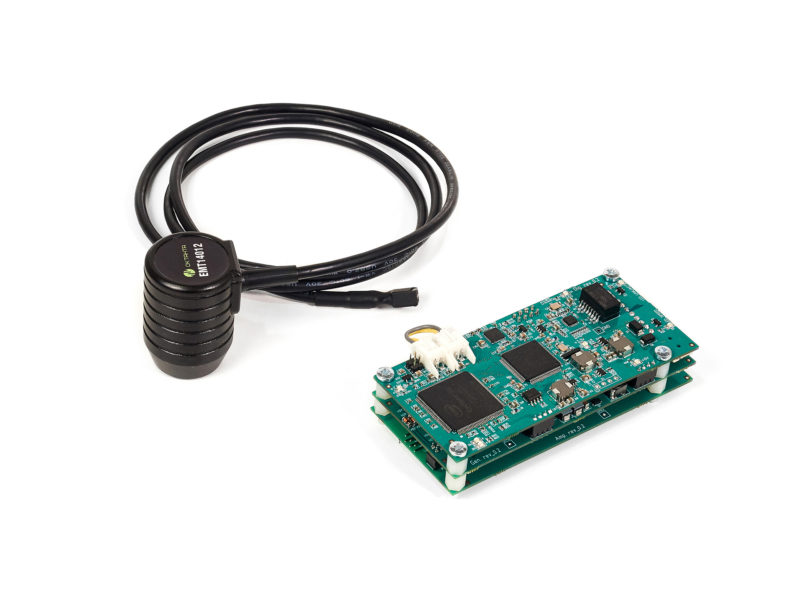

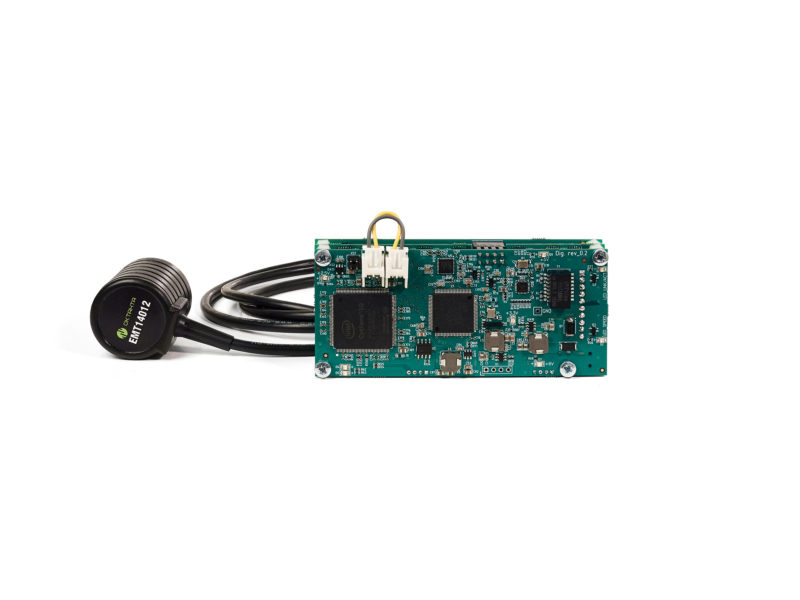

Встраиваемый модуль EM4214

Позволяет интегрировать ЭМА-преобразователи в вашу систему для проведения толщинометрии по технологии ЭлектроМагнитно-Акустического Преобразования с рабочим зазором между датчиком и металлом до 6 мм.

Модуль имеет возможность работы со всеми ЭМА-преобразователями, представленными на сайте, в том числе с преобразователями с импульсным электромагнитом

EM4214 состоит из аппаратного модуля, который может быть встроен во влагозащищенный корпус.
К модулю подключается ЭМА-преобразователь.

В комплект поставки можно включить различные ЭМА-преобразователи, в том числе работающие с зазором до 6мм, высокотемпературные ЭМА-преобразователи, а также преобразователи с импульсным электромагнитом.

Для интеграции во внешние системы предоставляется инструкция для разработчиков и протокол обмена.

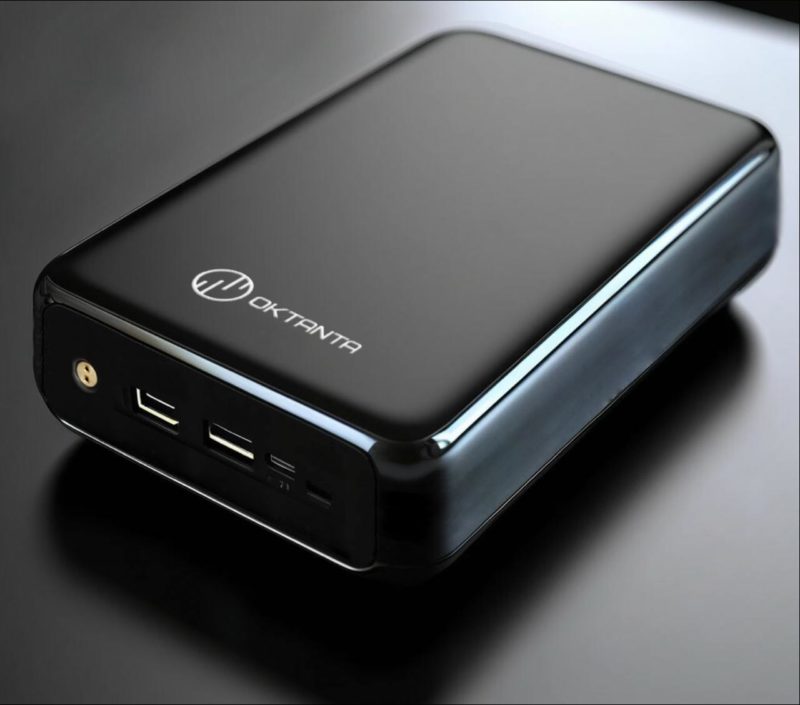

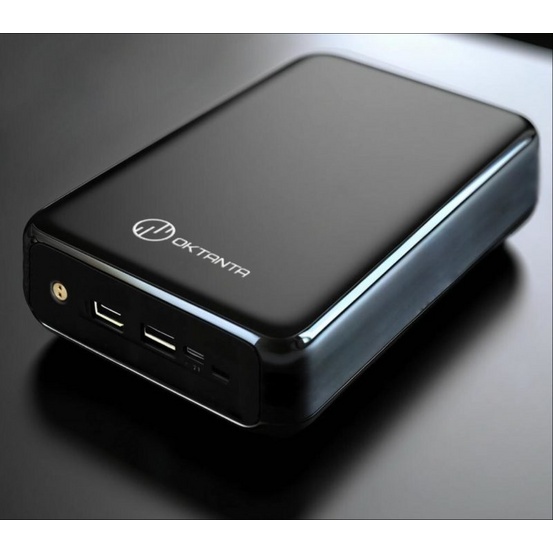

Корпус, датчики с импульсным электромагнитом, а также высокотемпературные ЭМА-преобразователи поставляются отдельно.

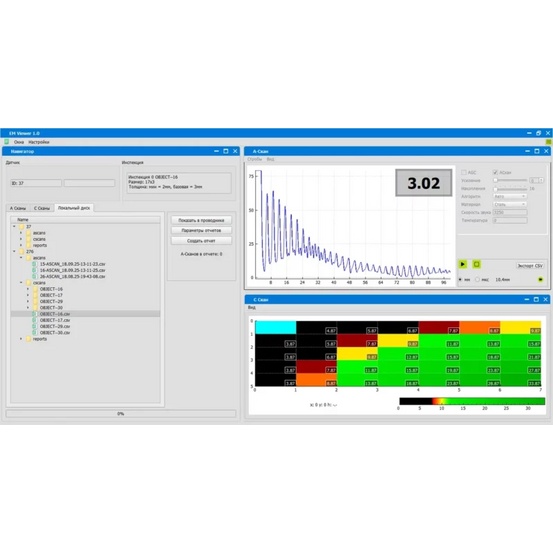

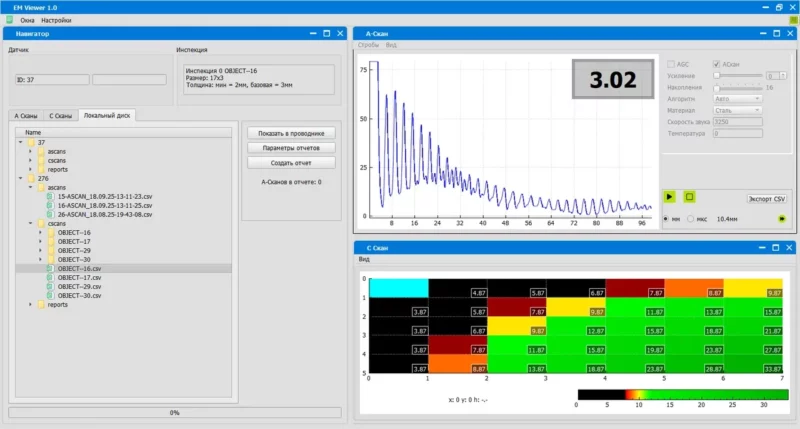

Приложение EM-Viewer позволяет сразу же начать работу с модулем: получать и обрабатывать данные в реальном времени, сохранять в табличном виде, производить настройку модуля.
