Описание ВД-90НП
Прибор вихретокового контроля ВД-90НП предназначен для проведения ручного неразрушающего контроля деталей, узлов и изделий из различных металлов и сплавов, относится к средствам обнаружения несплошностей. ВД-90НП служит для обнаружения поверхностных дефектов в деталях из ферромагнитных, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.
Устройство позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия.
Принцип работы прибора ВД-90НП
Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем вихревых токов.
Особенности конструкции и преимущества дефектоскопа ВД-90 НП

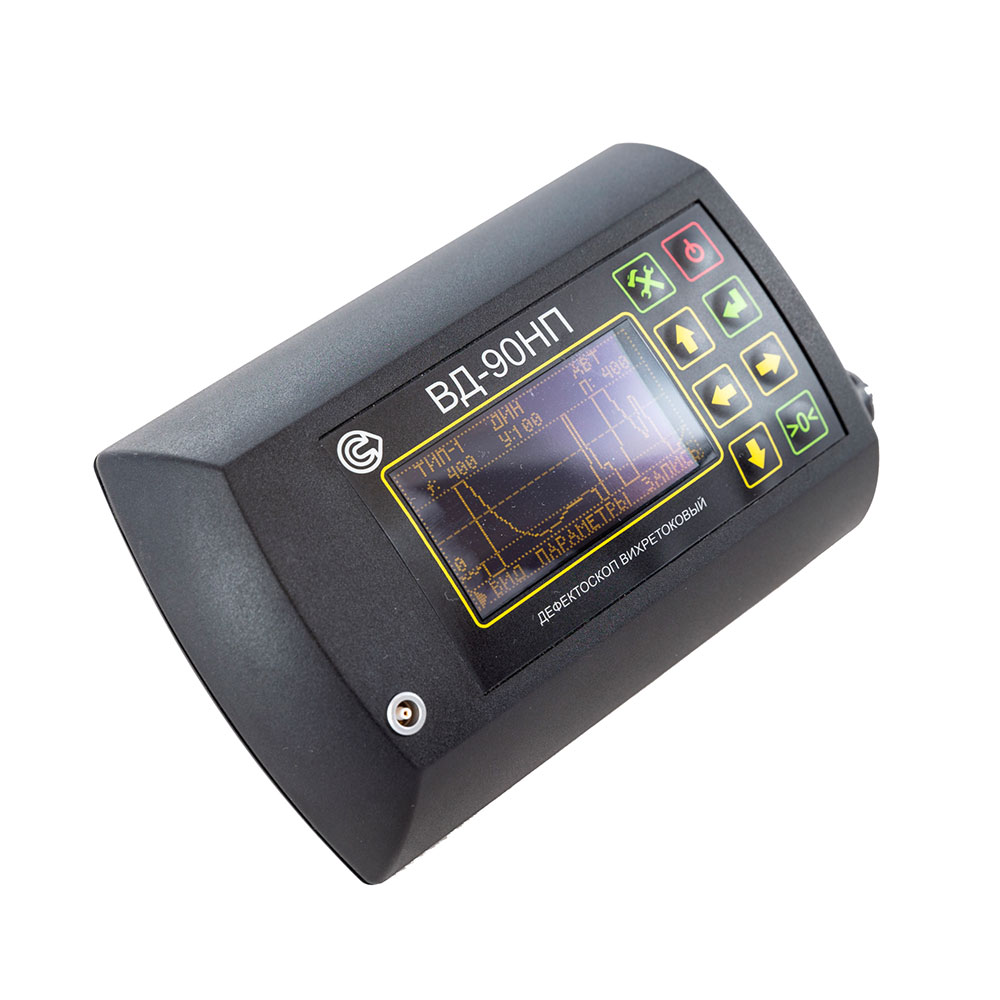

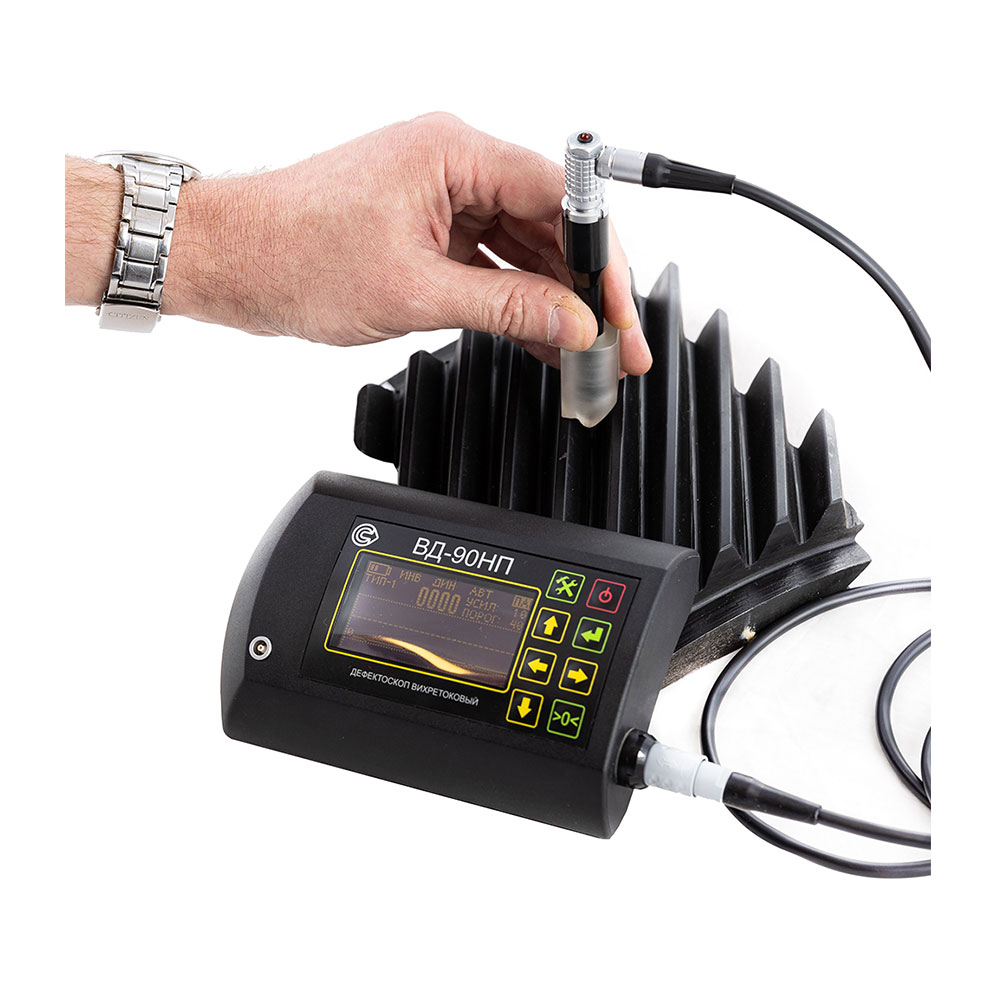

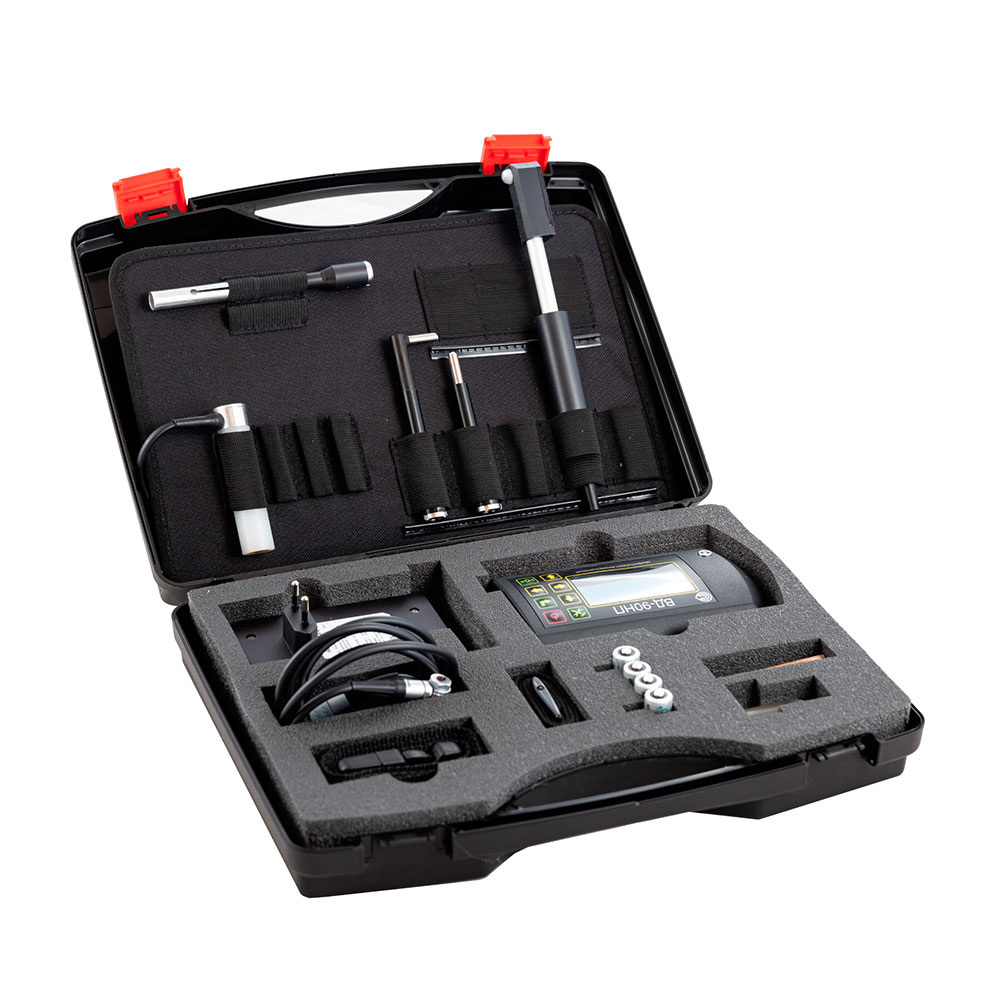

Прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке. Измерение выполняется с помощью выносного преобразователя, подключаемого гибким кабелем. Имеется несколько типов преобразователей для вихретоковой дефектоскопии изделий из различных материалов и различной геометрии. Большой и яркий PLED-дисплей отображает выбранные режимы работы и результаты измерений в текстовой и графической форме. ВД-90НП также характеризуют:
- высокая чувствительность – обнаруживает трещины от 0,1 мм;
- пылевлагозащитный корпус – возможность работы в полевых условиях;
- большой диапазон рабочих частот;
- максимальный рабочий зазор до 10мм;
- наличие Bluetooth;
- возможность контроля изделий с большой шероховатостью поверхности, вплоть до Rz320;
- световая и звуковая индикация обнаружения дефекта;
- широкий диапазон рабочих температур – от – 30 С до +50 С;
- автономное низковольтное питание;
- большое время непрерывной работы от одного комплекта аккумуляторов;
- соответствие ГОСТ Р ИСО 15549-2009 (ISO 15549:2008).
Применение микропроцессорной программно-аппаратной платформы позволило получить следующие эксплуатационные характеристики:
- автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора;
- встроенные режимы калибровки;
- сохранение результатов измерений во внутренней памяти прибора;
- большое количество хранимых программ – наборов параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий.
Модуль беспроводной связи Bluetooth 2.0 позволяет использовать прибор совместно с внешним ноутбуком или с мобильным устройством для дистанционного управления, передачи результатов измерений для дальнейшего их сохранения, печати, документирования и анализа.
Область применения ВД-90НП
Вихретоковый метод пригоден для проведения неразрушающего контроля и обнаружения микротрещин в изделиях и деталях из любых металлов и сплавов сложной формы, с большой шероховатостью поверхности, через непроводящие покрытия, а также для проверки сварных соединений. Дефектоскоп может применяться для контроля деталей и узлов авиационной техники.
Вихретоковый дефектоскоп ВД-90НП применяется для контроля качества и профилактического обследования:
- узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;

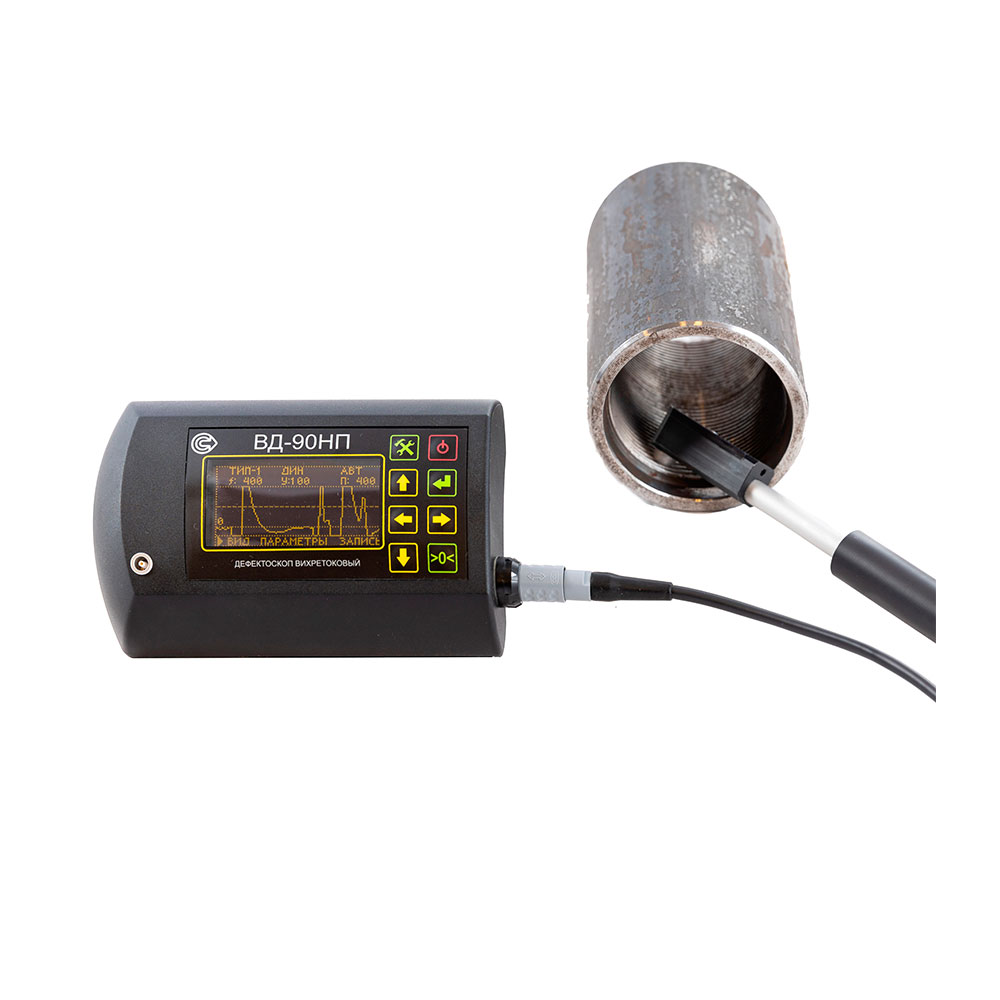

- труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
- изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
- тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
- магистральных трубопроводов с целью выявления стресс-коррозии.
Широкий диапазон рабочих температур, пылевлагозащищённость (степень защиты IP54), автономное низковольтное питание, продолжительное время непрерывной работы прибора позволяет использовать его в полевых условиях при низких температурах и при наличии атмосферных осадков (дождь, снег).
