Назначение низкочастотного ультразвукового томографа A1040 MIRA 3D
Инновационный, компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.
Преимущества низкочастотного ультразвукового томографа A1040 MIRA 3D
- Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android).
- Мгновенное отображение результатов измерений (сечение В-Скан).
- Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой.
- Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум.
- Визуализация и измерение глубины трещин.
- Удаленное управление и получение данных с использованием скоростного WiFi интерфейса.
Особенности низкочастотного ультразвукового томографа A1040 MIRA 3D

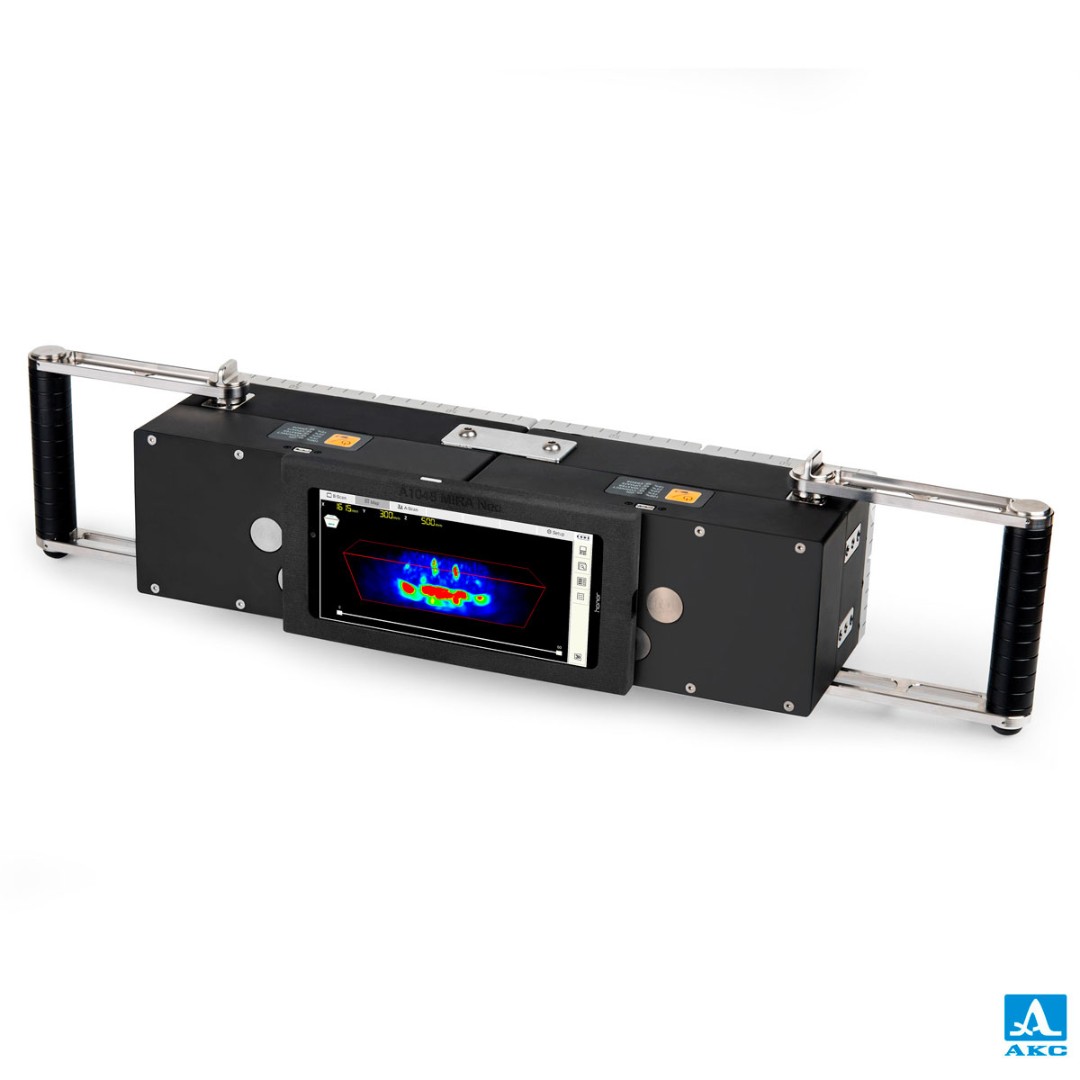

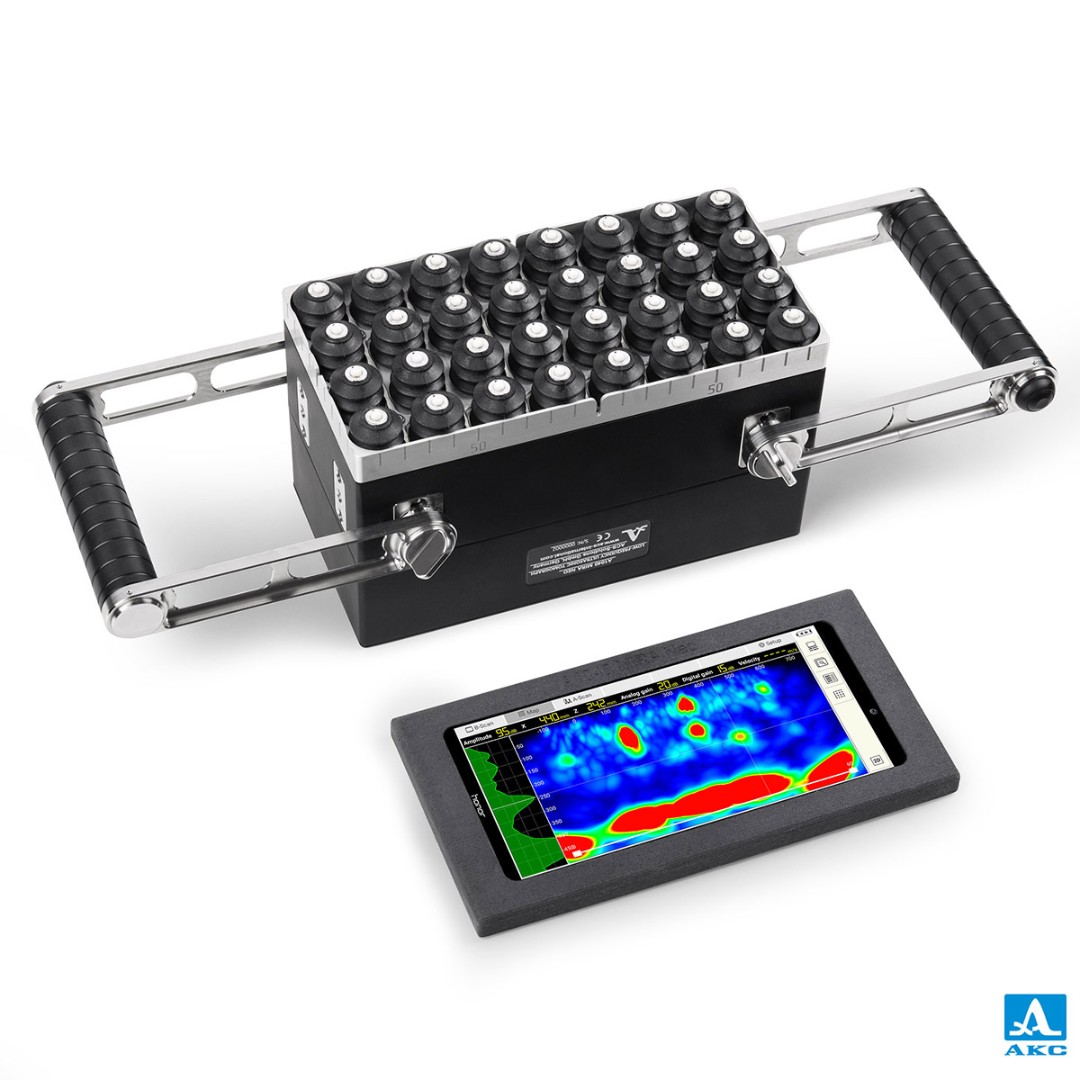

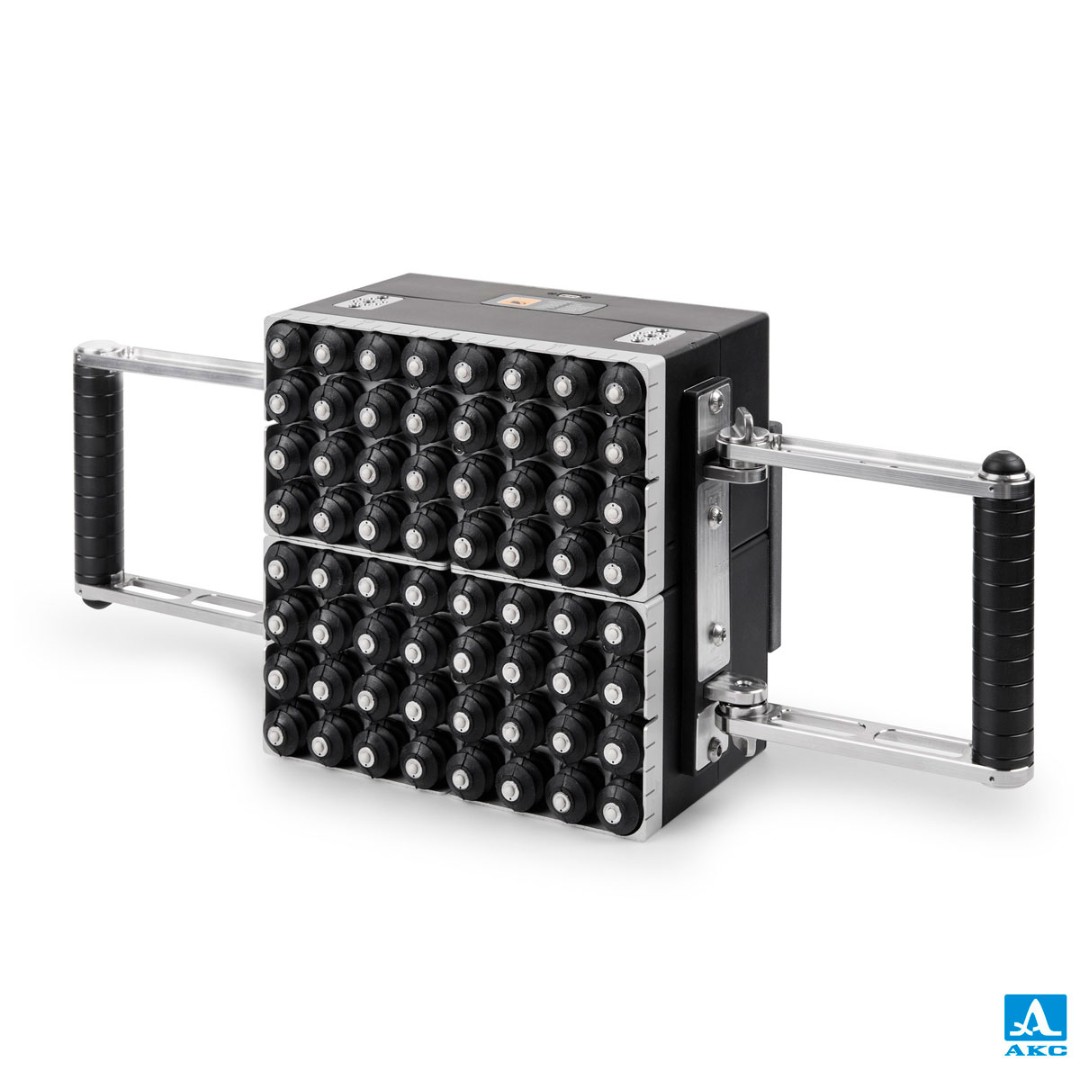

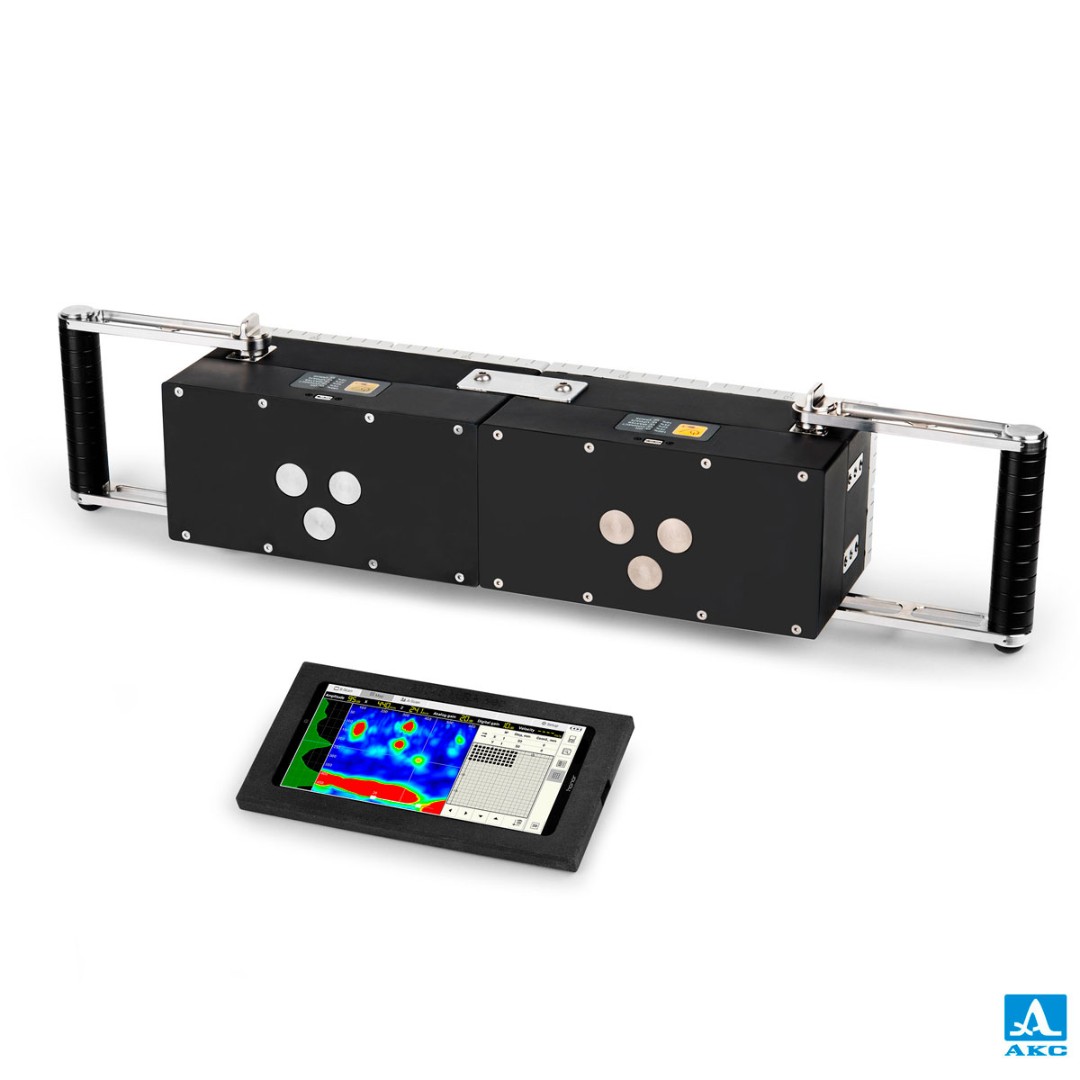

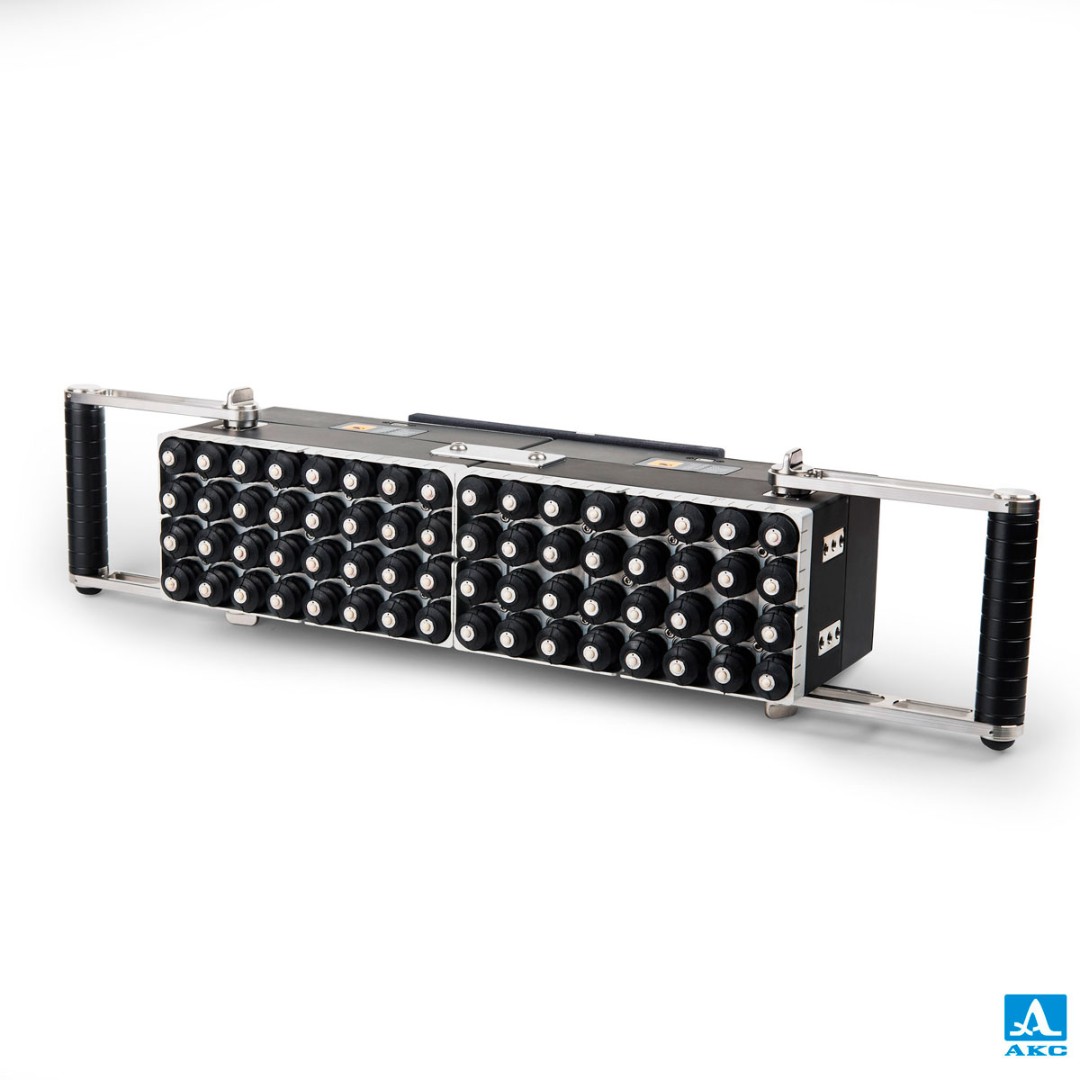

- Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8).
- Высокая скорость обработки и отображения данных с частотой 30Гц.
- Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями.

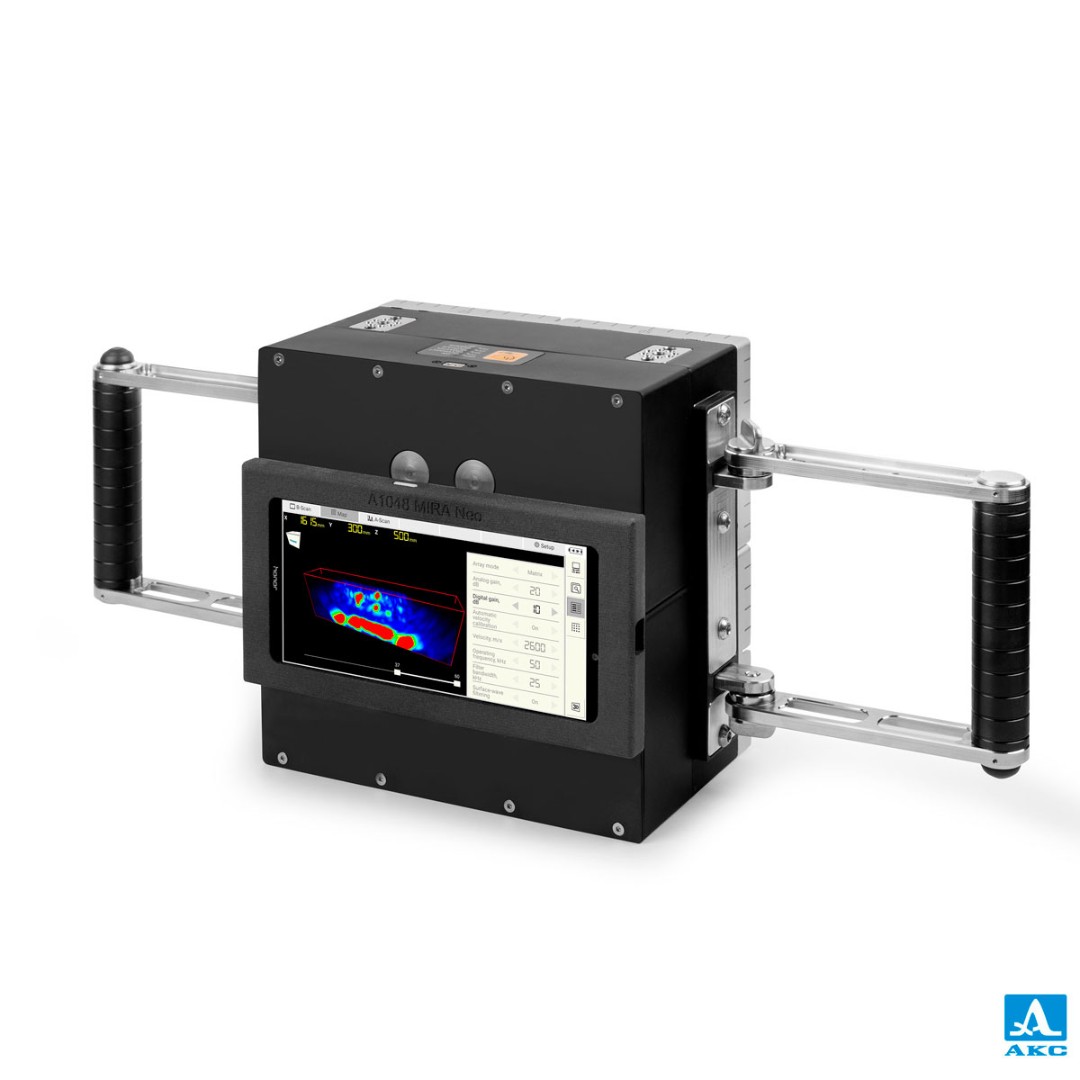

- Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла.
3D программное обеспечение INTROVIEW
Комплексная оценка внутренней структуры благодаря 3D изображению объекта.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция.
Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб.
Совместимость с другими АКС приборами (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA).
