Стационарный газоанализатор ЭССА-O3/N (ГОЗОН) исполнение БС/(Н)/(Р)

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики ЭССА-O3/N

Параметр		Значение
Принцип измерения		Электрохимический
Диапазон измерения, мг/м3		0 – 1
Основная погрешность измерения, %	0 – 0,1 мг/м3 , приведенная	20
Основная погрешность измерения, %	0,1 – 1 мг/м3, относительная	20
Число порогов сигнализации		2
Пороги сигнализации, мг/м3		0,1; 0,3
Число ИП (N)		От 1 до 16
Сигнализация		Световая, релейные сигналы
Срок службы сенсора, месяцев		12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*	0,50 мм2	1200
	0,35 мм2	870
	0,20 мм2	520
	0,12 мм2	300
Рабочие условия эксплуатации ИП:	- температура,°С	От минус 35 до 45
Рабочие условия эксплуатации ИП:	- относительная влажность, %	от 10 до 95

* кабель поставляется по отдельному заказу

Описание

Назначение ЭССА-O3/N

Газоанализаторы предназначены для измерения содержания озона (O3) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

Функции ЭССА-O3/N

Измерение массовой концентрации озона (O3) с помощью электрохимического сенсора, установленного в ИП.
Отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации.
Формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации.
Формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н.
Отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП).
Индикация текущих значений массовой концентрации озона.
Регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Устройство

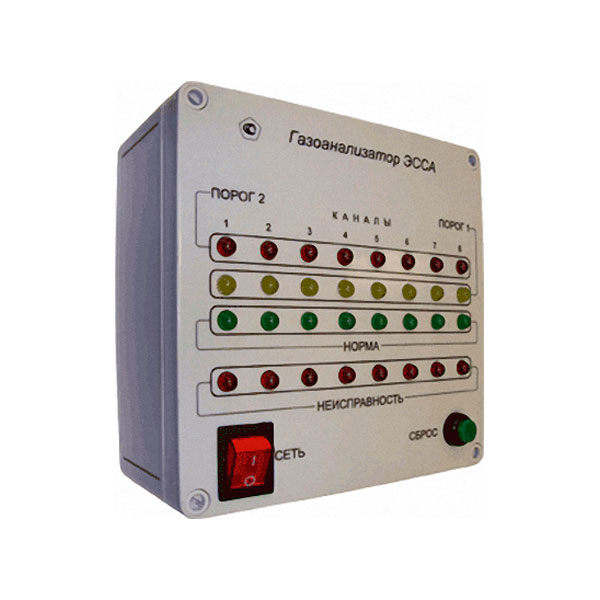

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232.

В состав исполнения Н входят блоки реле (БР), формирующие релейные сигналы для каждого измерительного канала.

Один БР обеспечивает работу от 1 до 4 измерительных каналов.
