Стационарный газоанализатор ЭССА-NH3/N-(3) исполнение БС/(Н)/(Р)

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики ЭССА-NH3/N-(3)

Принцип измерения		Электрохимический	Электрохимический
Диапазон измерения, мг/м3	ИП АМ-200	0 – 100	-
	ИП АМ-600	-	0 – 500
	ИП АМ-2000	0 – 2000	-
Основная погрешность измерения, % ,
ИП АМ-200; АМ-600	0 – 20 мг/м3 , приведенная	20	20
ИП АМ-200; АМ-600	20 – 200 (600) мг/м3, относительная	20	20
ИП АМ-2000	0 – 60 мг/м3, приведенная	20	-
ИП АМ-2000	60 - 2000 мг/м3, относительная	20	-
Число порогов сигнализации		2	3
Пороги сигнализации, мг/м3	ИП АМ-200	20; 60	-
	ИП АМ-600	-	20, 60, 500
	ИП АМ-2000	500; 1500
Число ИП (N)		От 1 до 16	От 1 до 16
Сигнализация		Световая, релейные сигналы	Световая, релейные сигналы
Срок службы сенсора, месяцев		12	12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*	0,50 мм2	1200	1200
	0,35 мм2	870	870
	0,20 мм2	520	520
	0,12 мм2	300	300
Рабочие условия эксплуатации ИП:	- температура,°С	От минус 35 до 45	От минус 35 до 45
Рабочие условия эксплуатации ИП:	- относительная влажность, %	от 10 до 95	от 10 до 95

* кабель поставляется по отдельному заказу

Описание

Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212 Выполнены в соответствии с ПБ-09-220-98

Назначение ЭССА-NH3/N-(3)

Газоанализаторы предназначены для измерения содержания аммиака (NH3) в воздухе рабочей зоны, сигнализации о превышении двух или трех заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2, ПОРОГ 3) и управления внешними устройствами.

Функции ЭССА-NH3/N-(3)

Измерение массовой концентрации аммиака (NH3) с помощью электрохимического сенсора, установленного в ИП.
Отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации.
Формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации.
Формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н.
Отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП).
Индикация текущих значений массовой концентрации аммиака.
Регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Устройство

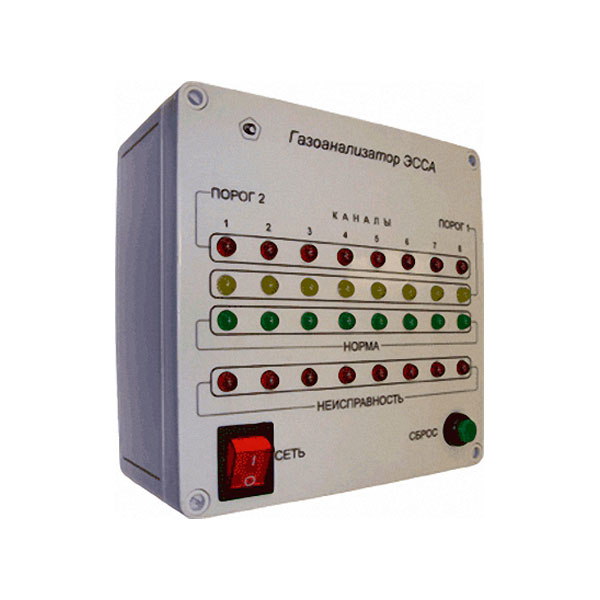

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Диапазон измерения газоанализатора определяется типом используемого ИП. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входит блок реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.
