- Описание
Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212
Назначение ЭССА-Cl2/N
Газоанализаторы предназначены для измерения содержания хлора (Cl2) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.
Устройство

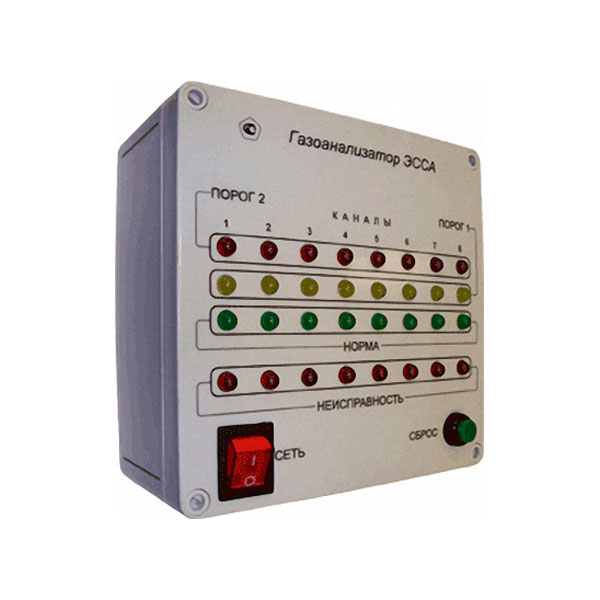

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Диапазон измерения определяется типом используемого ИП. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят блоки реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов. Для проверки работоспособности газоанализаторов на месте может использоваться генератор хлора ХЛОРОГЕН.
Функции ЭССА-Cl2/N
- Измерение массовой концентрации хлора (Cl2) с помощью электрохимического сенсора (Sixthsense), установленного в ИП.
- Отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации.
- Формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации.
- Формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н.
- Отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП).
- Индикация текущих значений массовой концентрации хлора.
- Регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.
