Трассоискатель с А-рамкой, обеспечивающий контроль состояния изоляции и локализацию мест короткого замыкания УСПЕХ АГ-309.50ЦК-СКИ

Наличие по запросу

545706руб.

Оформить заказ

Характеристики трассопоискового приемника АП-019.5

Параметр	Значение
Частоты фильтров	50, 60, 100, 120, 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»	0,05 …7,00 кГц; 7,00 …14,00 кГц
Диапазон частот «Две частоты»	одновременный прием частот 1024 Гц и 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	3 мкА на расстоянии 1 м
Объем памяти модуля GPS	не менее 200000 точек
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, MED-127, NR-117M, CI-105/ХХ, CI-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала)	- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса»
Определение глубины залегания коммуникации	0,01....30,00 м
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	0,001....50,00 А
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами «ТЕХНО-АС»
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Звуковая индикация	- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Источник питания	- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана 100%
Диапазон температур эксплуатации / хранения	-30…+50 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,4 кг

Характеристики трассировочного генератора АГ-108

Параметр	Значение
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы	встроенная передающая антенна «LC»
«Антенные» режимы	внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
	- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно)
	- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
«Ударный» режим	- «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
Ограниченный программой при ручном повышении, ≥	3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
В зависимости от «модуляции», ≥	200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
Ограниченная программой, ≥	100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10
Рабочий диапазон питающих напряжений, В	максимально допустимое напряжение 15
Автономный аккумулятор	«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)	- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Время работы («жизненный цикл»)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В
	при напряжении питания > 15,7 В
	при коротком замыкании выхода в процессе автосогласования
	через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой
Согласование с нагрузкой	ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
	бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Светодиодные индикаторы	цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм	250х220х120
Вес электронного блока, не более, кг	3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+60
Степень защиты корпуса	IP65

Характеристики датчика определителя дефектов коммуникаций ДОДК-117

Параметр	Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм²	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, МОм	2,4
Питание предварительного усилителя	внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ	40

Характеристики датчика DKI-65

Чувствительность, В	0,3...1400
Частотный диапазон чувствительности, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
Габариты, мм	920х820х50
Расстояние между электродами. мм	750
Длина электрода, мм	30
Длина кабеля, мм	1200
Вес не более, кг	2

Описание

Описание УСПЕХ АГ-309.50ЦК-СКИ

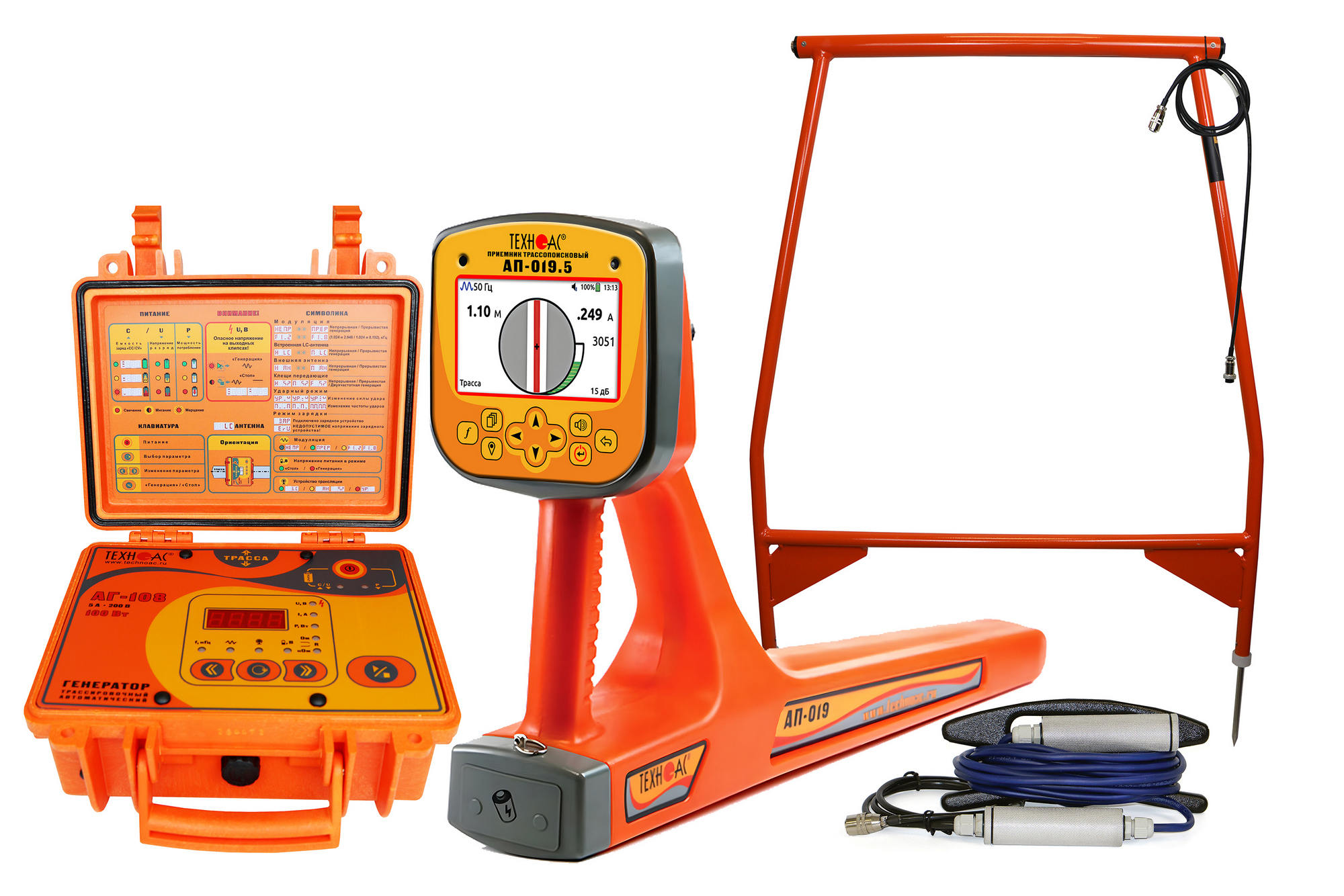

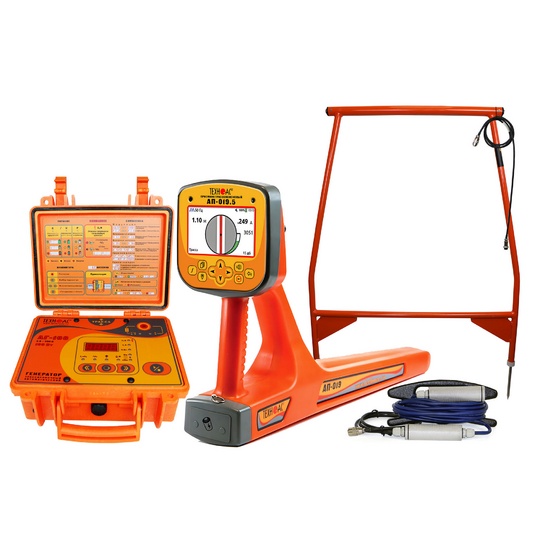

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) и локализации повреждений на них.

В составе комплекта приемник с возможностью сохранения GPS/ГЛОНАСС-координат в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации, а так же трассировочный генератор с дальностью работы до 5 км.

Назначение УСПЕХ АГ-309.50ЦК-СКИ

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Диагностика и локализация коротких замыканий.
Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-019.5

Современный цифровой трассопоисковый приемник-моноблок.
Цветной дисплей с автоматической и ручной регулировкой яркости.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Температура эксплуатации от -30 до +50°С.
Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
Возможность выбора активных рабочих частот и режимов работы.
Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Встроенный динамик с регулировкой уровня громкости.
Настраиваемый режим «Сон» для экономии заряда батарей.
Дополнительные функции при подключении внешних датчиков.
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank.

Режимы индикации приемника АП-019.5

Режим «Трасса»

Режим «Ноль»

Режим «Пик»

Режим «График Макс.»

Режим «График Мин.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»

Особенности генератора АГ-108

Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).

Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.

Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:

мощность в непрерывном режиме работы - 50 Вт;
мощность в прерывистом режиме работы - 100 Вт;
напряжение - 200 В;
ток - 5 А.

В генераторе реализованы:

частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
ударный режим - генерация импульсов управления ударным механизмом;
встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
возможность подключения внешней передающей антенны и индукционных клещей;
цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;
возможность работы от внешнего аккумулятора или от сети ~220 В.

Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.

Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:

превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
«короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).

Программа Менеджер АП-019

1. Системные требования

Операционная система Windows 7/10/11 (32/64 Bit)
CPU Intel Core 2 Duo или Phenom II x4/x6 и выше
ОЗУ 2 GB
Место на жестком диске 500 МБ

2. Описание программы

Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1, АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека), а также экспорта в KML, CSV, XLSX и DXF форматы.

Вся необходимая информация для работы с программой содержится в разделе "Справка".
