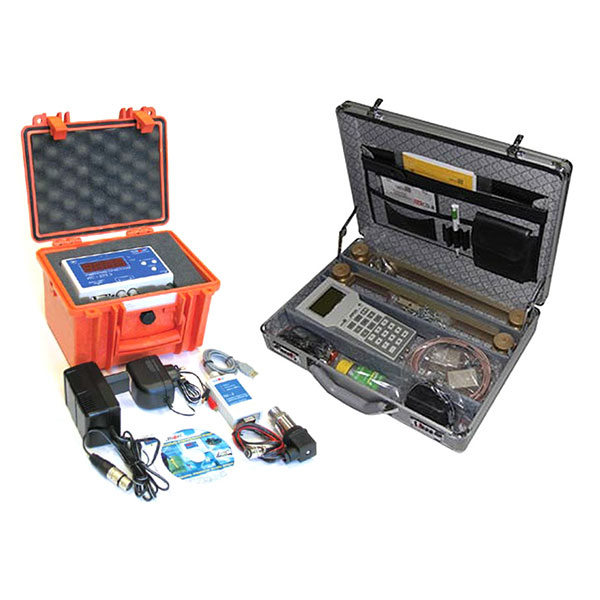

Измерительный комплекс Теплотехник-2

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измерительного комплекса Теплотехник-2

Параметр	Значение
Диаметр условного прохода трубопровода, мм	40÷2000
Верхние пределы диапазонов измеряемого расхода, м³/ч	8÷40000
Основная погрешность, % - при измерении объемного расхода - при измерении количества	± 1.5 ± 2
Температура, °С - контролируемой среды - воздуха, окружающего БЭ-2	-10÷+150 -20÷+50
Питание (внутренняя батарея или сетевой адаптер), B	9
Время непрерывной работы без подзарядки аккумулятора не менее, ч (возможна работа от сети переменного тока 220 В с использованием сетевого адаптера)	8
Габариты, мм	100х290х420
Масса, кг, не более	6

Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода

Диаметр условного прохода, Dу, мм	Пределы измеряемых расходов Q, м³/ч
40	(0-8)...(0-50)
50	(0-10)...(0-100)
65	(0-12,5)...(0-160)
80	(0-16)...(0-250)
100	(0-20)...(0- 320)
125	(0-25)...(0-400)
150	(0-32)...(0- 600)
200	(0-40)...(0-1000)
250	(0-50)...(0- 1250)
350	(0-60)...(0-1600)
400	(0-80)...(0-2000)
500	(0-100)...(0-3200)
650	(0-125)...(0-4000)
800	(0-160)...(0- 8000)
1000	(0-200)...(0-16000)
2000	(0-400)...(0-40000)

Характеристики измерителя ИС-203.3

Параметр	Значение
Количество каналов измерения	2
Индикатор	СДИ
Диапазон измерения в зависимости от НСХ термопреобразователя, °С: - 50М, 100М (W100=1,4280), - 50П, 100П, Pt50, Pt100,( w=1.391;w=1.385)	-50…+180 -50…+500
Предел допускаемой абсолютной погрешности, °С	±0,2
Разрешающая способность при измерении температуры, °С	±0,1
Унифицированный сигнал постоянного тока на входе, мА	4…20
Пределы допускаемой основной приведенной погрешности измерительных каналов с токовым входом, %	±0,25
Пределы допускаемой абсолютной погрешности отсчета текущего времени, с/сутки	±10
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной (20±5)°С на каждые 10°С	0,5 основной погрешности
Программируемый интервал между измерениями	2 с…24 ч
Количество регистрируемых измерений на каждый канал	30000
Напряжение питания, В	24⁺²_-3
Степень защиты корпуса по ГОСТ 14254	IP54
Тип интерфейса для связи с компьютером	RS 485, USB
Масса, кг	0,3
Габаритные размеры, мм	155х115х40

Описание

Назначение измерительного комплекса Теплотехник-2

Измерительный комплекс Теплотехник-2 позволяет обосновать выработку тепловой энергии котельной, потребление тепла теплопотребителем, рассчитать теплопроизводительность котла.

Принцип действия измерительного комплекса Теплотехник-2

Измерение разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода, а также регистрации температуры теплоносителя с последующим интегрированием.
