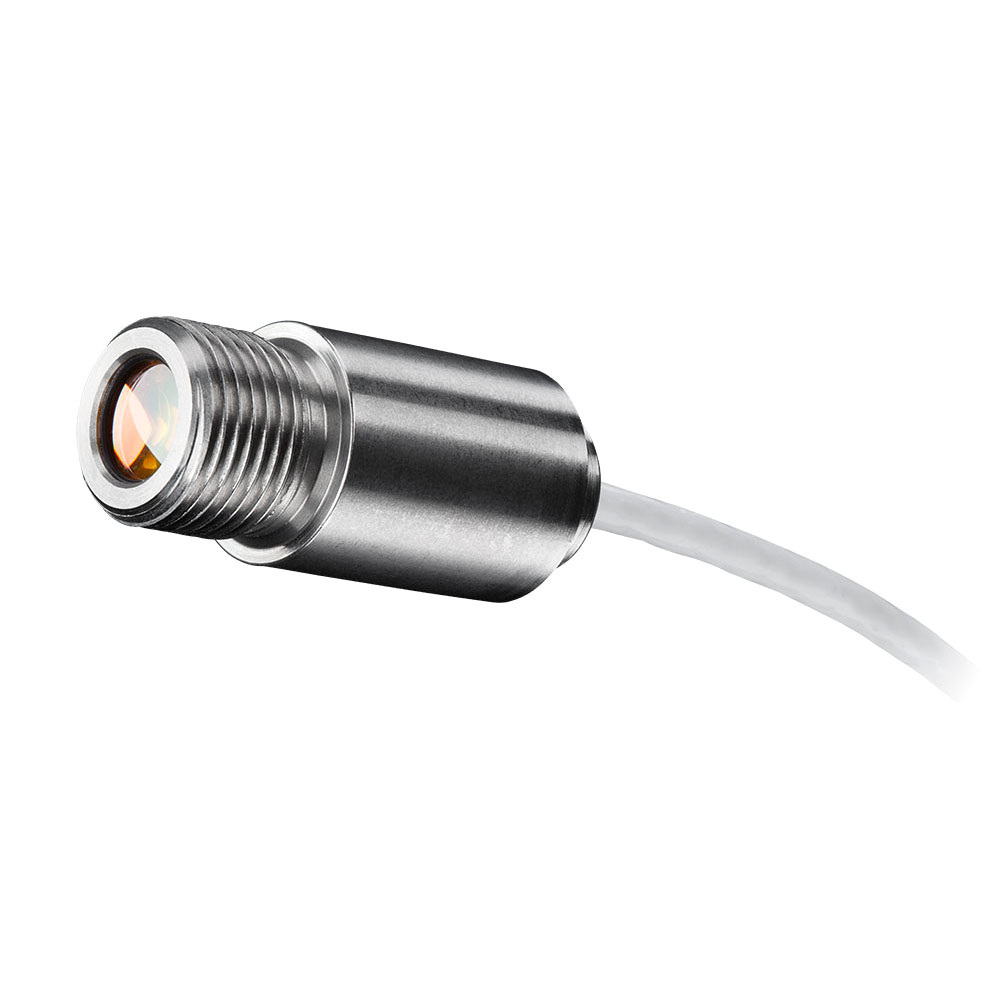

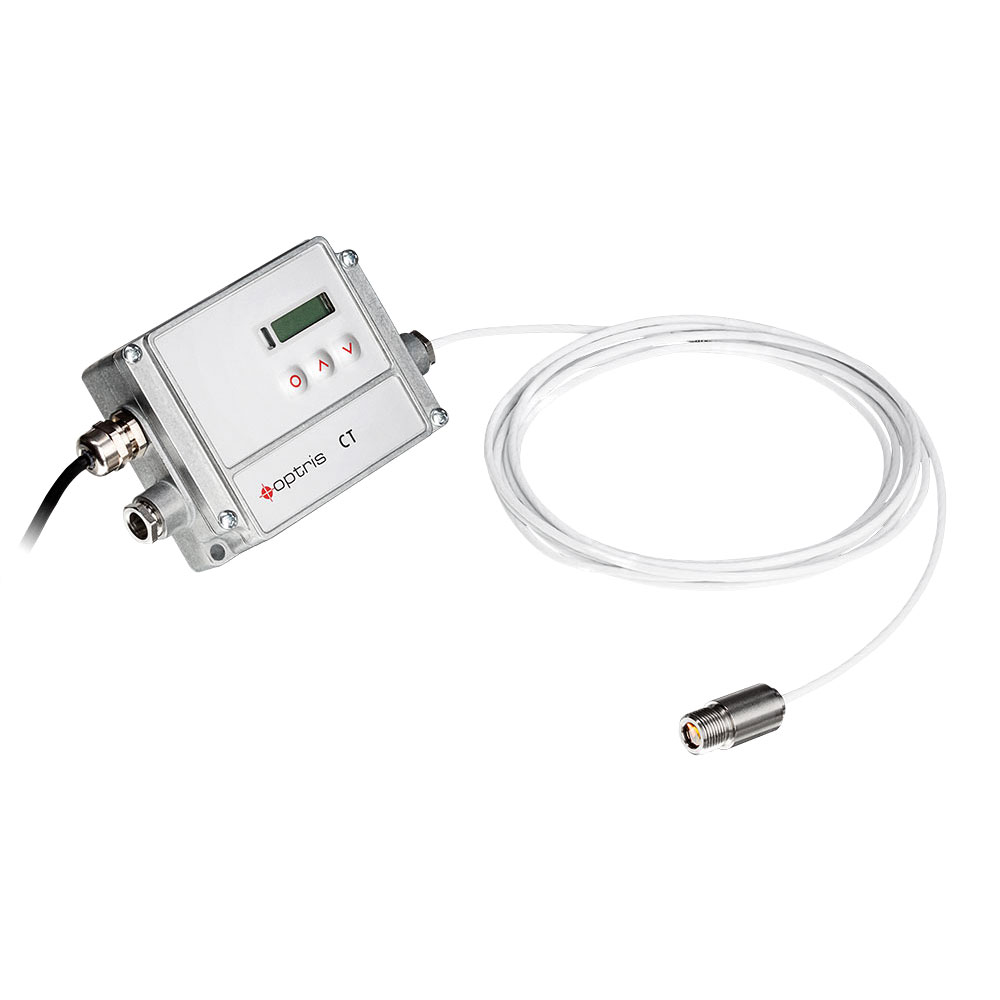

Волоконно-оптический пирометр спектрального отношения Optris CT ratio 1M

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики пирометра Optris CTratio 1M

Параметр	Значение
Метрологические характеристики
Диапазон измерений	1 канал	2 канал
Диапазон измерений	450...1400°C 650...2000°C 900...3000°C	525...1400°C (1ML) 700...2000°C (1MH) 1000...3000°C (1MH1)
Спектральный диапазон	0,8...1,1 мкм
Оптическое разрешение (90 %)	38:1 (1ML) 100:1 (1MH / 1MH1)
Vario Фокус	от 150 мм до бесконечности плавно регулируемый
Пределы допускаемой основной погрешности	±(0,5% Т_изм +2°C) при температуре окружающего воздуха (23 ± 5) °C
Воспроизводимость	±0,3% Т_изм при температуре окружающего воздуха (23 ± 5) °C
Температурное разрешение	0,1 K
Время отклика (90 %)	1 мс...10 с
Коэффициент пропускания/ коэффициент усиления	0,800…1,200 (настраивается с помощью клавиш и ПО)
Излучательная способность/коэффициент усиления	0,050…1,000 (настраивается с помощью клавиш и ПО)
Обработка сигнала (настраивается с помощью клавиш и ПО)	работа в 1/2 цветном режиме, контроль затухания / аварийная сигнализация, расчет средней и пиковой температур, функция удержания заданного значения и гистерезис
ПО/Приложение	Optris CompactPlus Connect IRmobile App
Входные/выходные сигналы, интерфейс
Аналоговый выход	2x 0/4 - 20 мA (12 бит), дополнительно: 2x 0/4 - 20 мA (16 бит) (изолированные)
Выходные сопротивления	не более 500 Ω (при напряжении 8...30 В DC)
Реле (опция)	2x60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный
Цифровой интерфейс	USB (Micro-USB, USB-C, USB-A кабель)
Цифровой интерфейс (опции)	USB, RS232, RS485, Ethernet, Modbus RTU
Контакты входа/ выхода	гибкая настройка входов/ выходов: - внешняя настройки излучательной способности; - компенсация температуры окружающей среды; - триггер (сброс функции задержания); - выход сигнализации (открытый коллектор 24 В / 1 А)
Выходное сопротивление	мА макс. 500 Ом (при 8 – 36 В DC); мВ мин. 100 кОм (сопротивление нагрузки)
Длина кабеля	3 м (по умолчанию), 8 м, 15 м
Источник питания	8-30 В DC или USB, потребл. мощность тока макс. 200 мА
Потребл. мощность	макс. 5 В
Лазерный прицел	Laser 520 нм. <1 мВт. ВКЛ./ОТКЛ. через блок электроники и ПО
Эксплуатационные характеристики
Степень пылевлагозащиты	IP65 (NEMA-4)
Материал корпуса	нерж. сталь (оптич. датчик)
Температура окружающего воздуха	-20...+200°С (опционально до +315°C) (оптич. датчик) 0...+60°С (блок электроники)
Температура хранения	-40...+200°С (оптич. датчик) -40...+85°С (блок электроники)
Относительная влажность воздуха	не более 95% без конденсата
Вибростойкость	IEC 60068-2-6 (синусоидальный) IEC 60068-2-64 (широкополосный шум)
Ударостойкость	IEC 60068-2-27 (25G и 50G)
Габаритные размеры	Ø 20 мм x 81,6 мм (оптич. датчик) 120x70x30 мм (электронный блок)
Масса	210 г (оптич. датчик с кабелем 3 м), 420 г (электронный блок)

Параметры оптической оси

CTratio обеспечивает плавную фокусировку оптики на требуемое расстояние В следующих таблицах приведены примеры расстояний измерения и соответствующих размеров пятна измерения для стандартной фокусировочной вариооптики (SFV).

1ML SFV (D:S = 38:1)
Размер пятна	мм	7,9	13,2	19,7	26,3	39,5	52,6	65,8	131,6
Расстояние до объекта	мм	300	500	750	1000	1500	2000	2500	5000
1MH / 1MH1 SFV (D:S = 100:1)
Размер пятна	мм	3	5	7,5	10	15	20	25	50
Расстояние до объекта	мм	300	500	750	1000	1500	2000	2500	5000
1ML СFV (D:S = 38:1)
Размер пятна	мм	3,9	4,6	5,2	5,9	6,6	7,9	8,6	9,2
Расстояние до объекта	мм	150	175	200	225	250	300	325	350
1MH / 1MH1 СFV (D:S = 100:1)
Размер пятна	мм	1,5	1,8	2,0	2,3	2,8	3,0	3,3	3,5
Расстояние до объекта	мм	150	175	200	225	275	300	325	350

Описание

Описание пирометра Optris CTratio 1M

Пирометр спектрального соотношения CTratio 1M в значительной степени нечувствителен к пыли, пару и загрязнениям смотровых окон. Пирометр способен точно проводить измерения температуры при степени загрязнённости окна более 90%, а также достоверно измерять температуру, даже если объект измерения заполняет всего 5% поля измерения или быстро перемещается.

У CT ratio луч лазерного наведения имеет зеленый цвет, для более точного прицеливания на поверхность раскаленных металлов.

Особенности пирометра Optris CTratio 1M

Регулируемая фокусировка от 150 мм до бесконечности с высоким оптическим разрешением до 100:1.
Лазерный прицел для индикации реального размера пятна измерения на любом расстоянии - зеленый цвет лазера для лучшей видимости на объектах.
Электрически изолированный измерительный датчик и оптоволокно для температуры окружающей среды до 315°С без охлаждения.
Два аналоговых выхода 0/4-20 мА.

Области применения пирометра Optris CTratio 1M

Благодаря особому свойству надёжного измерения и регистрации измеряемых данных даже сквозь сильные загрязнения или при незначительной видимости объекта измерения пирометры CTratio 1M и 2М применяется в основном в труднодоступных процессах термообработки металлов.

Программное обеспечение пирометра Optris CTratio 1M

ПО анализа температуры optris Compact Connect было специально разработано для обширного документирования и анализа данных измерения температуры стационарных инфракрасных термометров Optris. Оно не требует лицензии и включается в комплект поставки каждого пирометра.

Встроенный USB-интерфейс позволяет легко программировать пирометр с помощью мобильного приложения для Android.
