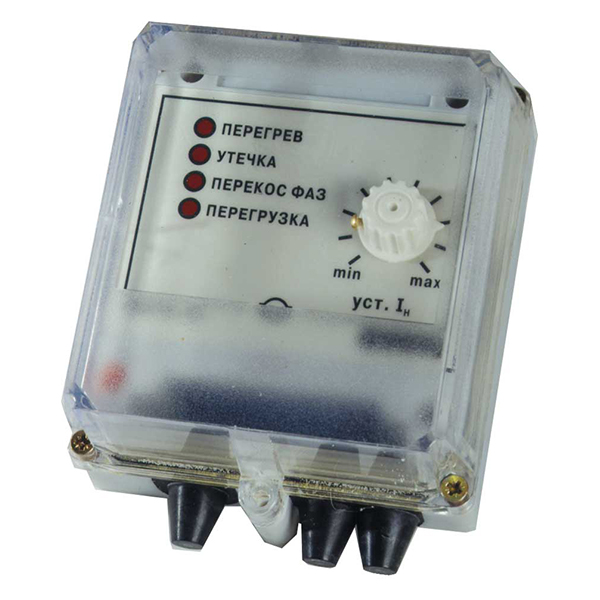

Устройство защитного отключения трехфазного электродвигателя УЗОТЭ-2У

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики УЗОТЭ-2У

Параметр	Значение
Напряжение питания прибора	190...240 В
Потребляемая мощность	не более 5 Вт
Мощность защищаемого электродвигателя	1,6–160 кВт
Допустимый ток нагрузки на контактах встроенного э/м реле	1,5 (2,5) А при 220 В
Время подготовки устройства к работе	не более 10 с
Максимальная длина линии: между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом) между устройством и трансформаторными датчиками тока	не более 300 м не более 15 м
Температура защитного отключения электродвигателя	80...90оС
Время срабатывания устройства: при обрыве фазы при перегрузке по току в 1,5 раза при перегрузке по току в 4 раза	4...12 с 30...60 с 8...24 с
Тип корпуса	настенный Н
Габаритные размеры корпуса	130х105х65 мм
Степень защиты корпуса	IP44

Описание

Назначение УЗОТЭ-2У

Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.

Прибор выпускается в корпусе настенного крепления типа Н.

Функции УЗОТЭ-2У

ЗАЩИТНОЕ ОТКЛЮЧЕНИЕ управляющего пускателя или контактора при возникннии следующих аварийных ситуаций:
- обрыв или перекос фазы питающей сети;
- превышение током, потребляемым электродвигателем, номинального значения;
- перегрев обмотки статора.
БЛОКИРОВКА ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ при нарушении изоляции обмотки статора в начале работы
