Универсальный ПИД-регулятор восьмиканальный ТРМ148

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики ПИД-регулятора ТРМ148

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 12 ВА
Количество входов для подключения датчиков	8
Время опроса одного входа	не более 0,5 с
Количество каналов регулирования	8
Количество выходных элементов	8
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН), Modbus ASCII/RTU
Напряжение встроенного источника питания активных датчиков	24 ± 3 В
Максимальный ток встроенного источника питания	180 мА

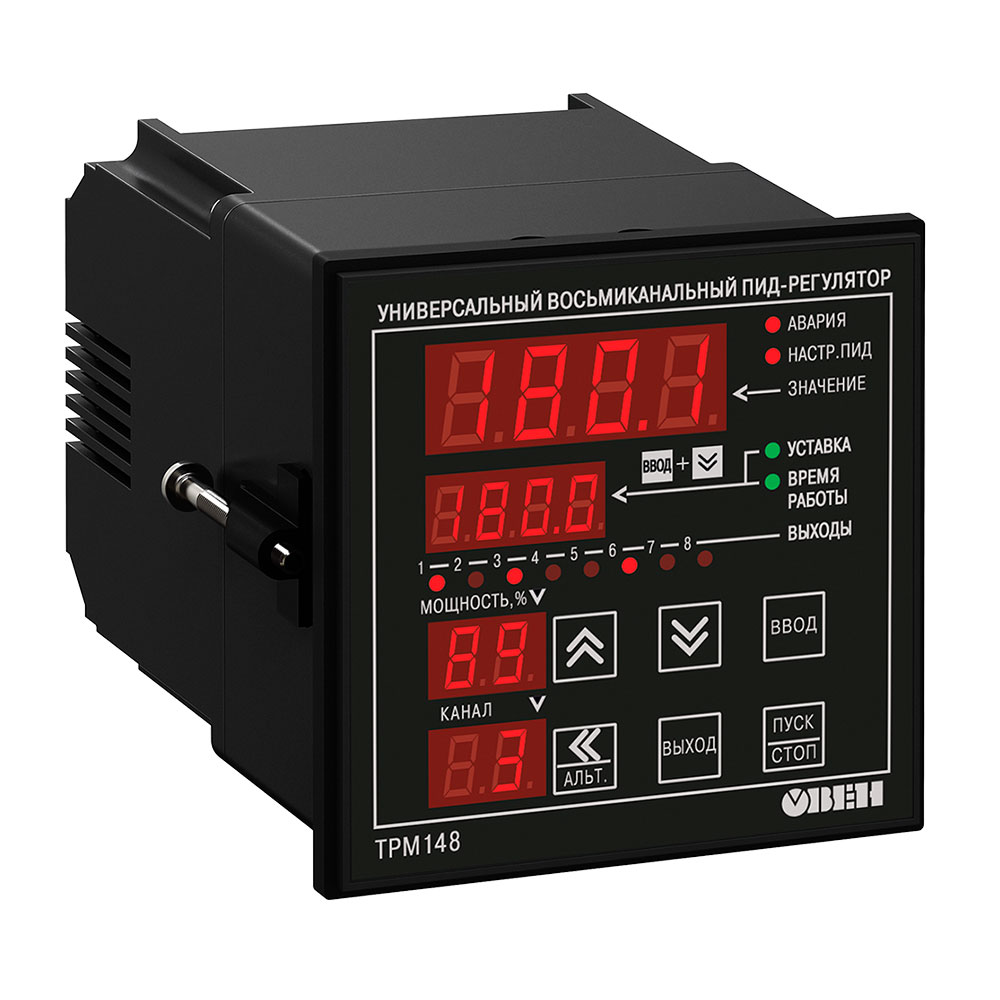

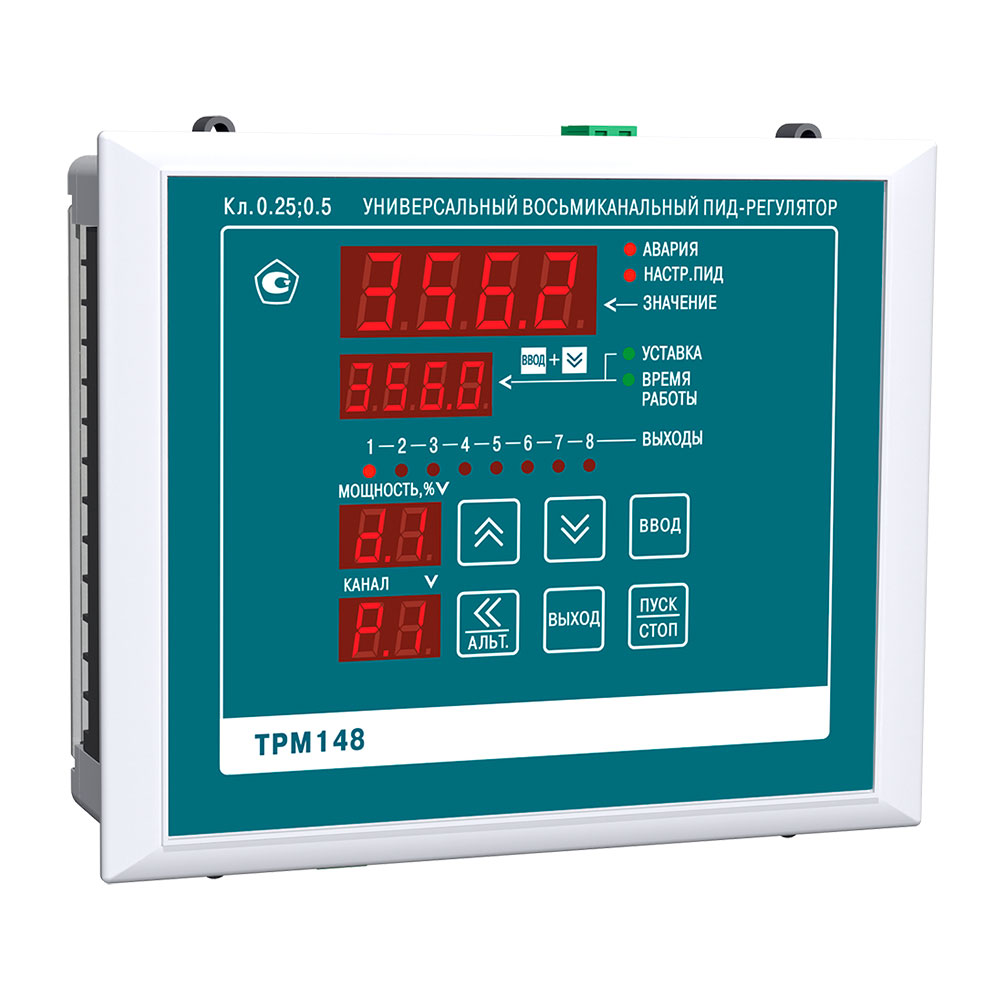

Тип и габаритные размеры корпуса	Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм
Степень защиты корпуса	IP54 со cтороны передней панели

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+200 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С
ТЖК (J)	–200…+1200 °С	1 °С
ТНН (N)	–200…+1300 °С	1 °С
ТПП (S), ТПП (R)	0…+1750 °С	1 °С
ТПР (B)	+200…+1800 °С	1 °С
ТВР (А-1)	0…+2500 °С	1 °С
ТВР (А-2)	0…+1800 °С	1 °С
ТВР (А-3)	0…+1600 °С	1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	4 при 220 В 50 Гц, cos φ > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Описание

Назначение ПИД-регулятора ТРМ148

ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.

Функциональные возможности ПИД-регулятора ТРМ148

Линейка стандартных модификаций для наиболее распространенных технологических процессов.
Восемь универсальных входов для подключения широкого спектра датчиков.
До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-позиционными (ТЭНы, двигатели, устройства сигнализации);
- 3-позиционными (задвижки, краны).
Вычисление дополнительных функций от измеренных величин.
Задание графика коррекции уставки по измерениям другого входа или по времени.
Автонастройка ПИД-регуляторов.
Режим ручного управления выходной мощностью.
Встроенный интерфейс RS-485 (протокол ОВЕН) Modbus ASCII/RTU.
Широкие возможности конфигурирования:
- программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
- задание параметров с лицевой панели прибора.
Быстрый доступ к уставкам.

Преимущества ПИД-регулятора ТРМ148

ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов.
Регуляторы ТРМ148 могут работать в двух режимах ПИД-регулирование и двухпозиционное регулирование.
ТРМ148 может вычислять ряд функций от величин, измеренных на входах.
В зависимости от заказа в приборе могут быть установлены 8 выходных элементов в различных комбинациях.
ТРМ148 может осуществлять регулирование 2-позиционными (ТЭНы, двигатели) и 3-позиционными (задвижки, краны) исполнительными механизмами.
В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от различных величин.
ТРМ148 может контролировать параметры техпроцесса и работоспособность измерителей и выходных элементов.
В ТРМ148 установлен модуль интерфейса RS-485, организованный по протоколам Modbus ASCII/RTU, протоколу ОВЕН.
Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
Для конфигурирования ТРМ148 предназначены кнопки на лицевой панели прибора и программа «Конфигуратор ТРМ148».
