Назначение терморегулятора TPM500

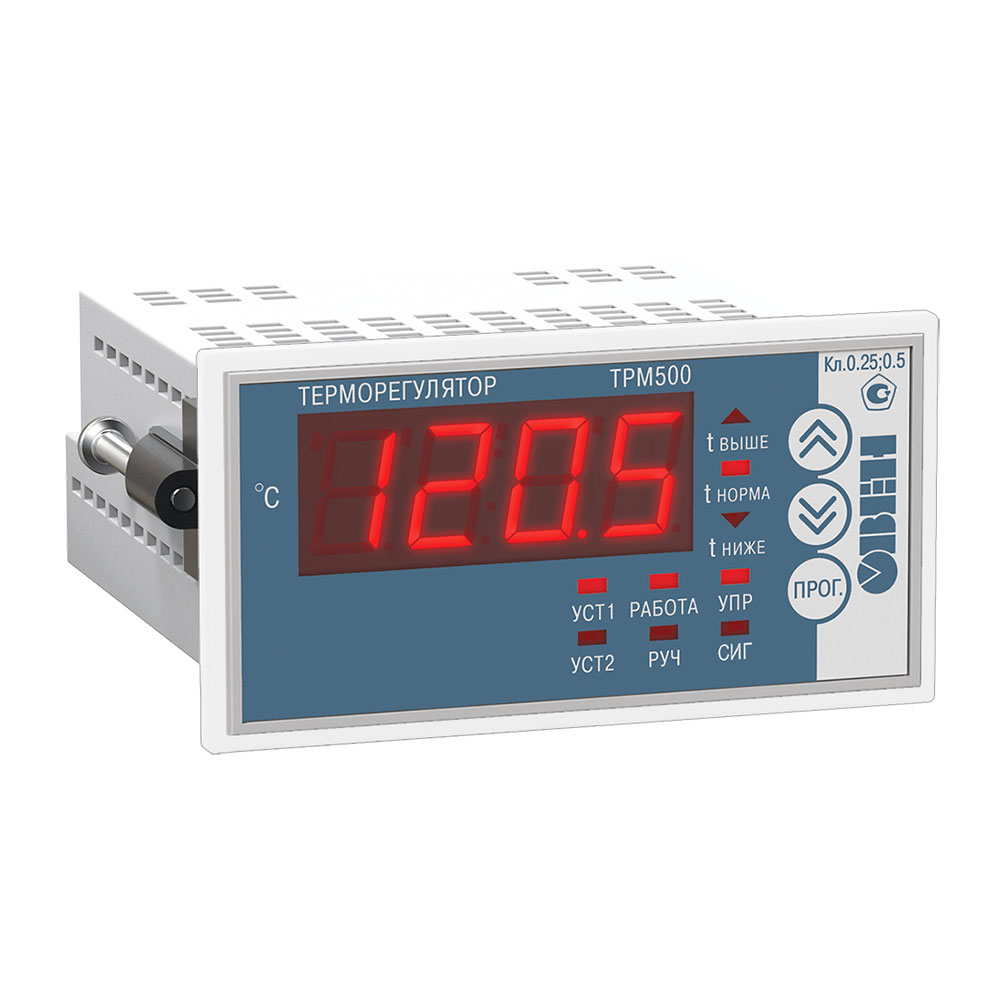

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.
Функциональные возможности терморегулятора TPM500
- ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
- Дистанционный мониторинг и управление через облачный сервис OwenCloud
- Мобильное приложение для управления температурой для Android и IOS
- До 2-х реле для сигнализации о текущей температуре.
- Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
- Поддержка всех распространенных в России датчиков температуры.
- Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
- Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
Функциональная схема
Модификации
Элементы управления
| 1 | ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
| 2 | ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
| 3 | УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно |
| 4 | РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления |
| 5 | СИГ/WiFi - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации - в модификациях ТРМ500-Щ2.WiFi – «WiFi» показывает состояние подключения к с OwenCloud |
| 6 | t выше – светится при Tизм > верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нижним порогом сигнализации t ниже – светится при Tизм < нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 |
| 7 | Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ Кнопка ПРОГ:
|
Схемы подключения
