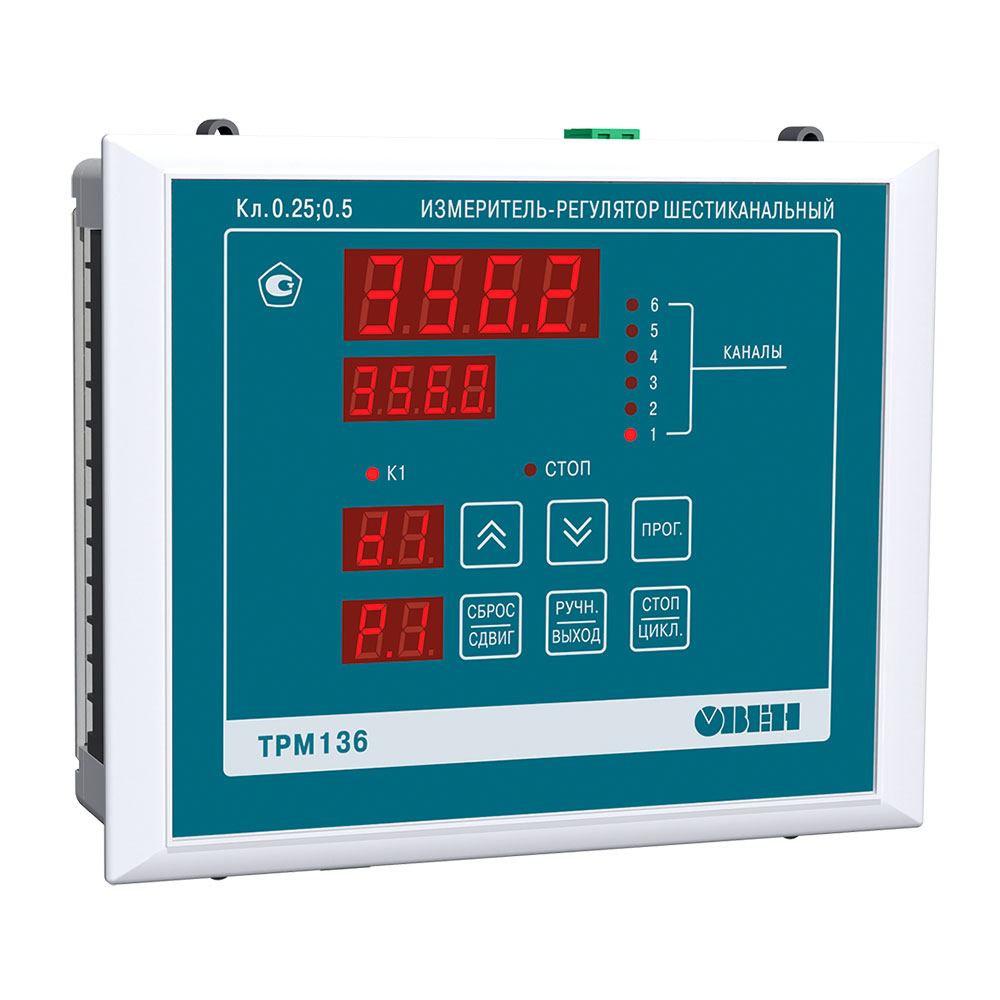

Шестиканальный регулятор с RS-485 ТРМ136

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики регулятора ТРМ136

Наименование	Значение
Диапазон напряжений питания	от 90 до 264 В переменного (от 47 до 63 Гц) тока
Потребляемая мощность, ВА, не более	18
Количество измерительных входов в приборе	6
Время опроса одного канала, с, не более	0,6
Напряжение встроенного источника питания	(24±3) В постоянного тока (максимум 150 мА)
Интерфейс связи с компьютером	RS-485
Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII	2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
Габаритные размеры корпуса Щ7, мм	144×169×50,5
Масса прибора, кг, не более	1,0
Гарантийный срок обслуживания	2 года

Выходные устройства:

Наименование ВУ (обозначение типа)	Технические характеристики	Значение
Реле электромагнитное (Р)	Максимальный ток нагрузки	4 А
	Максимальное напряжение нагрузки переменного тока, не менее	250 В 50 Гц и cos j >0,4
	Максимальное напряжение нагрузки постоянного тока, не менее	30 В
Оптопара транзисторная n-p-n-типа (К)	Максимальный ток нагрузки, не менее	400 мА
Оптопара транзисторная n-p-n-типа (К)	Максимальное напряжение, не менее	60 В постоянного тока
Оптопара симисторная (С)	В режиме управления внешним симистором:
	ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее	400 мА
	действующее напряжение, не менее	250 В, 50 Гц
	В режиме коммутации нагрузки:
	ток нагрузки, не менее	40 мА
	действующее напряжение, не менее	250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т)	Выходное напряжение холостого хода	(6 ±0,5) В постоянного тока
	Выходное напряжение на нагрузке 250 Ом, не менее	от 3,3 до 4,9 В постоянного тока
	Ток короткого замыкания	от 50 до 72 мА
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока	от 4 до 20 мА
	Сопротивление нагрузки	от 0 до 1300 Ом
	Номинальное сопротивление нагрузки	700 Ом
	Напряжение питания ЦАП	от 10 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0)В
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения	от 0 до 10 В
	Сопротивление нагрузки, не менее	5 кОм
	Напряжение питания ЦАП	от 15 до 36 В
	Номинальное напряжение питания ЦАП	(24,0 ±3,0) В

Входные первичные преобразователи:

Условное обозначение НХС преобразователя или сигнала	Диапазон измерений	Значение единицы младшего разряда*	Пределы допускаемой основной приведенной погрешности, %
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651*
Cu 50 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С	±0,25
50 М (a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 50 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
50 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Cu 100 (a =0,00426 °С^-1)	от –50 до 200 °С	0,1 °С
100 М(a =0,00428 °С^-1)	от –190 до 200 °С	0,1 °С
Pt 100 (a =0,00385 °С^-1)	от –200 до 750 °С	0,1 °С
100 П (a =0,00391 °С^-1)	от –200 до 750 °С	0,1 °С
Термоэлектрические преобразователи по ГОСТ Р 8.585
TХК (L)	от –200 до 800 °С	0,1 °С	±0,5 ±0,25**
TЖК (J)	от –200 до 1200 °С	1 °С
TНН (N)	от –200 до 1300 °С	1 °С
TХА (К)	от –200 до 1300 °С	1 °С
TПП (S)	от 0 до 1750 °С	1 °С
TПП (R)	от 0 до 1750 °С	1 °С
TВР (А-1)	от 0 до 2500 °С	1 °С
Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
Ток от 0 до 5 мА	от 0 до 100 %	0,1 %	±0,25
Ток от 0 до 20 мА	от 0 до 100 %	0,1 %
Ток от 4 до 20 мА	от 0 до 100 %	0,1 %
Напряжение от 0 до1 В	от 0 до 100 %	0,1 %
Сигнал постоянного напряжения
от –50,0 до 50 мВ	от 0 до100 %	0,1 %	±0,25
) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. *) с отключенной схемой КХС

Описание

Назначение регулятора ТРМ136

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.

ТРМ 136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

Функциональные возможности регулятора ТРМ136

Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
Вычисление дополнительных величин:
- средних значений от 2 до 6 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В).
От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора;
Четыре варианта стандартных конфигураций схемы прибора
Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе
Готовая конфигурация для температурной защиты сухих трансформаторов

Условия эксплуатации

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от +1 до +50 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.

Функциональная схема

Защита сухих трансформаторов

Защита сухих трансформаторов на базе ТРМ136 предназначена для температурного контроля состояния обмоток. Если температура обмоток превышает допустимую, подается управляющий сигнал на включение вентиляции.

Трехфазный контроль сухих трансформаторов

Пофазный контроль сухих трансформаторов
