- Описание
Назначение сигнализатора САУ-М6

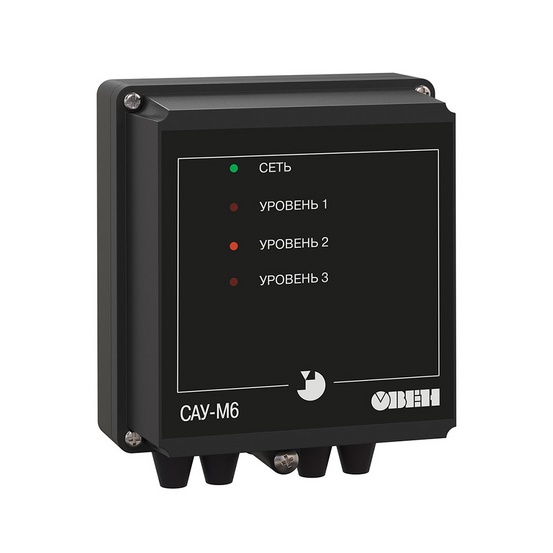

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.
Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности сигнализатора САУ-М6
- Три независимых канала контроля уровня жидкости в резервуаре.
- Возможность инверсии режима работы любого канала.
- Подключение различных датчиков уровня – кондуктометрических, поплавковых.
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением.
Функциональная схема сигнализатора САУ-М6
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
Три независимых канала контроля
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием;
- срабатывание реле происходит при контакте соответствующего электрода с жидкостью.
Пример временной диаграммы работы реле
Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.
При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено».
Элементы управления сигнализатора САУ-М6
Показания светодиодных индикаторов на лицевой панели прибора
| • | СЕТЬ | Наличие питания на приборе |
| • | УРОВЕНЬ 1 | Затопление электрода «Уровень 1» |
| • | УРОВЕНЬ 2 | Затопление электрода «Уровень 2» |
| • | УРОВЕНЬ 3 | Затопление электрода «Уровень 3» |
Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора
 | 3 регулятора чувствительности для каналов «Уровень 1», «Уровень 2», «Уровень 3». Каждый регулятор имеет 4 ступени чувствительности и позволяет путем установки перемычки настроить канал на электропроводящие свойства жидкости. |
 | 3 коммутатора, изменяющие режим работы выходных реле. Пример временной диаграммы работы реле. |
Схемы подключения сигнализатора САУ-М6
