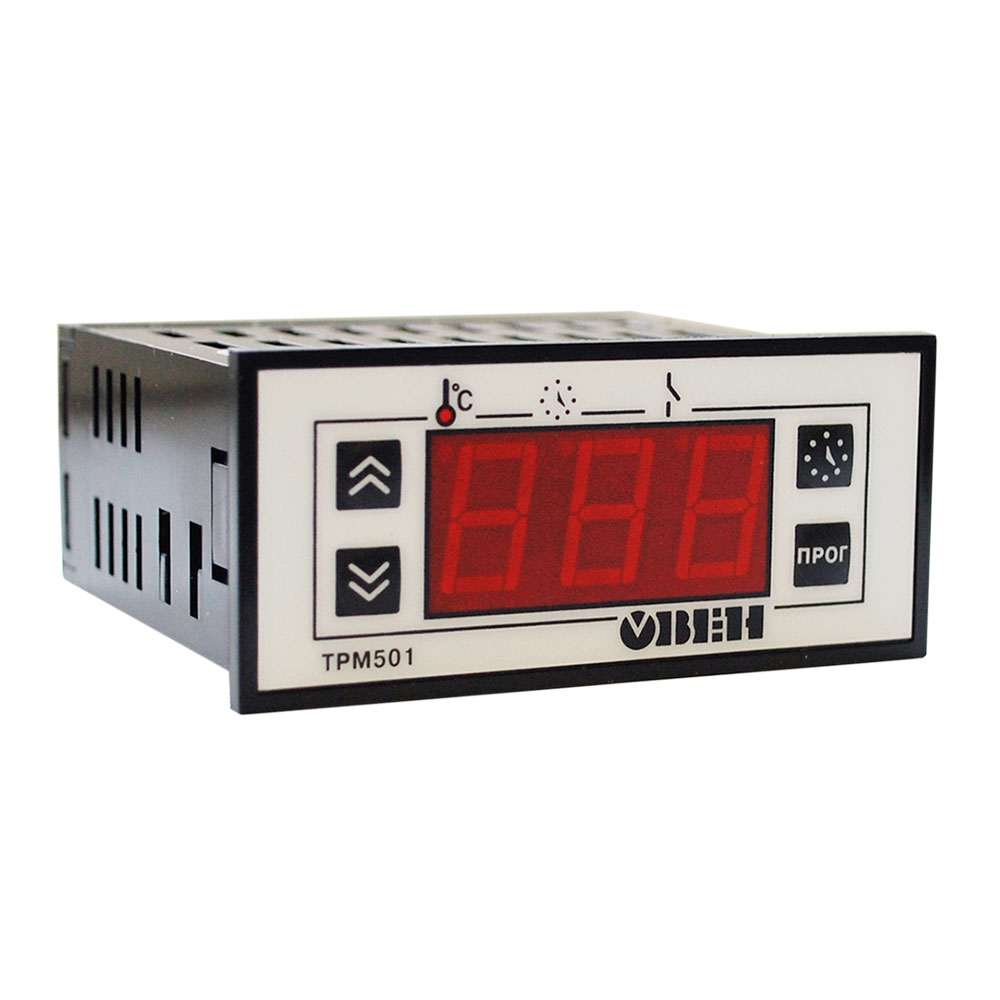

Регулятор с цифровым таймером ТРМ501

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики регулятора ТРМ501

Питание
Напряжение питания		12 В (постоянного или переменного тока)
Допустимое отклонение напряжения питания		–10 ...+10 %
Максимально допустимый ток источника питания		250 мА
Входы
Время опроса входных каналов, не более		1 с
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)		±0,5 %
Входное сопротивление прибора для унифицированного сигнала:
– тока 0...5 мА, 0...20 мА, 4...20 мА;		10 Ом ±0,5 %
– напряжения 0...100 мВ, 0...50 мВ.		не менее 100 кОм
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")		0...0,8 В
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")		2,4...30 В
Выходное сопротивление устройства внешнего управления таймером		не более 1 кОм
Выходы
Количество встроенных выходных э/м реле		2
Максимально допустимый ток, коммутируемый контактами э/м реле		8 А при 220 В 50 Гц и cos φ > 0,4
Таймер
Модификация	Диапазон настройки таймера	Дискретность работы таймера
ТРМ501	0…999 мин	1 мин
ТРМ501-С	0…999 с	1 с
ТРМ501-Д	0…99,9 с	0,1 с
Корпус
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели		щитовой Щ3, 76×34×70 мм, IP54

Характеристики измерительных датчиков

Код tin	Тип датчика	Диапазон измерений	Разрешающая способность
00	ТСМ 100М W100=1,426	–50...+200 °C	1 °C
01	TCM 50M W100=1,426	–50...+200 °C	1 °C
02	TCП 100П W100=1,385 (Pt100)	–99...+650 °C	1 °C
03	ТСП 100П W100=1,391	–99...+650 °C	1 °C
04	ТХК(L)	–99...+750 °C	1 °C
05	ТХА(K)	–99...+999 °C	1 °C
06	Напряжение 0…50 мВ	0...100 %	0,1 %
07	ТСП 50П W100=1,385	–99...+650 °C	1 °C
08	ТСП 50П W100=1,391	–99...+650 °C	1 °C
09	TCM 50M W100=1,428	–99...+200 °C	1 °C
10	Ток 4…20 мА	0...100 %	0,1 %
11	Ток 0…20 мА	0...100 %	0,1 %
12	Ток 0…5 мА	0...100 %	0,1 %
13	Напряжение 0…100 мВ	0...100 %	0,1 %
14	ТСМ 100М W100=1,428	–50...+200 °C	1 °C
15	ТСМ гр. 23	–50...+200 °C	1 °C
19	ТНН(N)	–99...+999 °C	1 °C
20	ТЖК(J)	–99...+900 °C	1 °C

Описание

Назначение регулятора ТРМ501

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах с точным соблюдением временных режимов. ТРМ501 – это альтернатива сложным регуляторам с термопаузами. Щитовой терморегулятор с таймером ТРМ501 является компактным и простым в управлении регулятором, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи, пастеризаторы, камеры нагрева и охлаждения по времени.

Функциональные особенности регулятора ТРМ501

Измерение и регулирование температуры или другой физической величины заменить на: Измерение, индикация и регулирование температуры, давления, уровня, влажности и других физических величин по времени.
Дистанционное управление запуском/остановкой заменить на: Дистанционное управление запуском/остановкой с помощью внешней кнопки.
«программирование кнопками на лицевой панели прибора» заменить на: Настройка с помощью кнопок на лицевой панели.

Устройства, подключаемые к дополнительному (управляющему) входу

Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА

Функциональная схема

Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.

Три режима работы регулятора и таймера:

Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.
