Назначение ПИД-регулятора ТРМ251

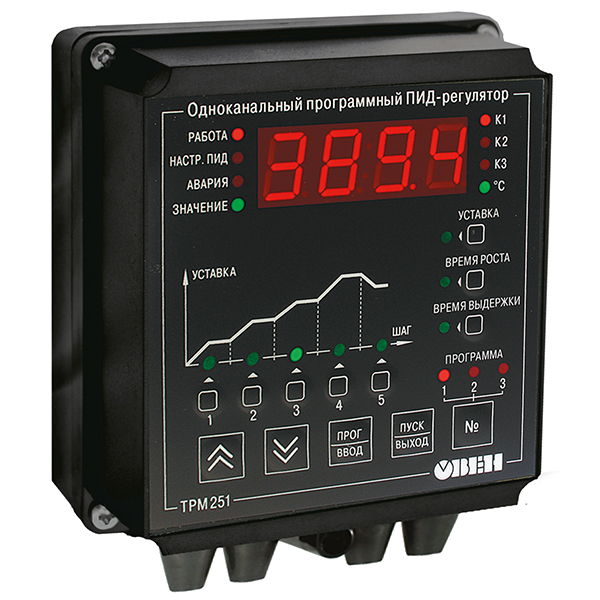

Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).
Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности ПИД-регулятора ТРМ251
- Два универсальных входа (основной и резервный)
- Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
- Время опроса входа – 300 мс
- Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Три управляющих выхода:
- управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
- сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
- сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)
- Удобный человеко-машинный интерфейс
- Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
- Конфигурирование на ПК или с лицевой панели прибора
- Функция сохранения образа EEPROM
Функциональная схема
Измерительный канал с функцией резервирования датчика
ТРМ251 в обычном режиме осуществляет одноканальное регулирование по показаниям основного датчика, подключенного ко входу 1. В случае отказа основного датчика (обрыв, короткое замыкание и т.п.) прибор автоматически переключается на регулирование по показаниям резервного датчика, подключенного ко входу 2.
Универсальные входы
Входы ТРМ251 – универсальные, к ним подключаются все наиболее распространенные типы датчиков:
- термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
- термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А_1,2,3), ТМК(Т);
- датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ.
ПИД-регулирование с автонастройкой
ТРМ251 позволяет управлять объектом с высокой точностью благодаря ПИД-регулированию. В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователя от трудоемкой операции ручной настройки.
Если в особой точности нет необходимости, прибор может работать в режиме двухпозиционного регулирования.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:
разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Регулирование по программе, заданной технологом
ТРМ251 управляет технологическим процессом по программе, которая представляет собой последовательность шагов. Шаг включает в себя 2 стадии:
- нагрев (или охлаждение) до заданной температуры в течение заданного времени роста;
- поддержание температуры на уровне уставки в течение заданного времени выдержки.
ТРМ251 может хранить в памяти 3 программы по 5 шагов в каждой
Управление исполнительными механизмами
Для регулирования температуры или другой физической величины прибор управляет исполнительным механизмом, подключенным к выходному элементу 1 (ВЭ1). Тип ВЭ1 в зависимости от подключаемой нагрузки пользователь выбирает при заказе:
- реле 4 А 220 В;
- транзисторная оптопара n–p–n_типа 400 мА 60 В;
- симисторная оптопара 50 мА 250 В;
- ЦАП «параметр–ток 4...20 мА»;
- выход 4...6 В 70 мА для управления твердотельным реле.
Сигнализация о выходе регулируемой величины за заданные пределы
ТРМ251 контролирует нахождение регулируемой величины в установленных границах. При выходе за границы технологический процесс не прерывается, но выдается предупреждение и срабатывает выходной элемент 2 (э/м реле 2 А 220 В), к которому можно подключить различные сигнальные устройства (лампу, звонок и т.п.).
Контроль исправности датчиков и контура регулирования
ТРМ251 контролирует работоспособность:
- основного и резервного датчиков (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
- контура регулирования (LBA-авария).
В случае отказа одного из датчиков включается функция резервирования, при этом выдается предупреждающее сообщение.
В случае неисправности обоих датчиков или контура регулирования прибор останавливает технологический процесс и сигнализирует об аварии с индикацией ее причины. Возможно подключение внешней сигнализации о неисправности системы, если при заказе в качестве ВЭ3 установлено э/м реле 2 А 220 В (модификация ТРМ251-Х.ХРР).
Регистрация измеряемой величины
ТРМ251 может осуществлять преобразование измеряемой величины в сигнал тока 4...20 мА для регистрации на внешнем носителе. Для этого при заказе в качестве ВЭ3 должен быть установлен ЦАП 4...20 мА (модификация ТРМ251-Х.ХРИ).
Интерфейс RS-485
В ТРМ251 установлен модуль интерфейса RS-485, позволяющий:
- дистанционно запускать и останавливать программу технолога;
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- регистрировать на ПК параметры текущего состояния.
ТРМ251 может работать в сети только при наличии в ней мастера. Мастером сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, панель оператора ОВЕН ИП320 и др.
Подключение ТРМ251 к ПК производится через адаптер ОВЕН АС3-М или АС4.
Поддержка протоколов ОВЕН и Modbus
Для сетевого обмена с ТРМ251 пользователь может выбрать один из трех протоколов: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование ТРМ251 осуществляется по протоколу ОВЕН.
Поддержка универсального протокола Modbus позволяет ТРМ251 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.
Интеграция в АСУ ТП
При интеграции ТРМ251 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ251:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
