Обновленный погодозависимый двухканальный измеритель-регулятор с RS-485 2ТРМ1

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измеритель-регулятора 2ТРМ1

Параметр				Значение
Напряжение питания переменного тока				~90…264 В (номинальное 230В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				2
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:				Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
- для остальных видов датчиков				±0,25 %
Выходные устройства
Количество выходных устройств				2
Типы выходных устройств				Р, К, С, Т, И, У
Корпус

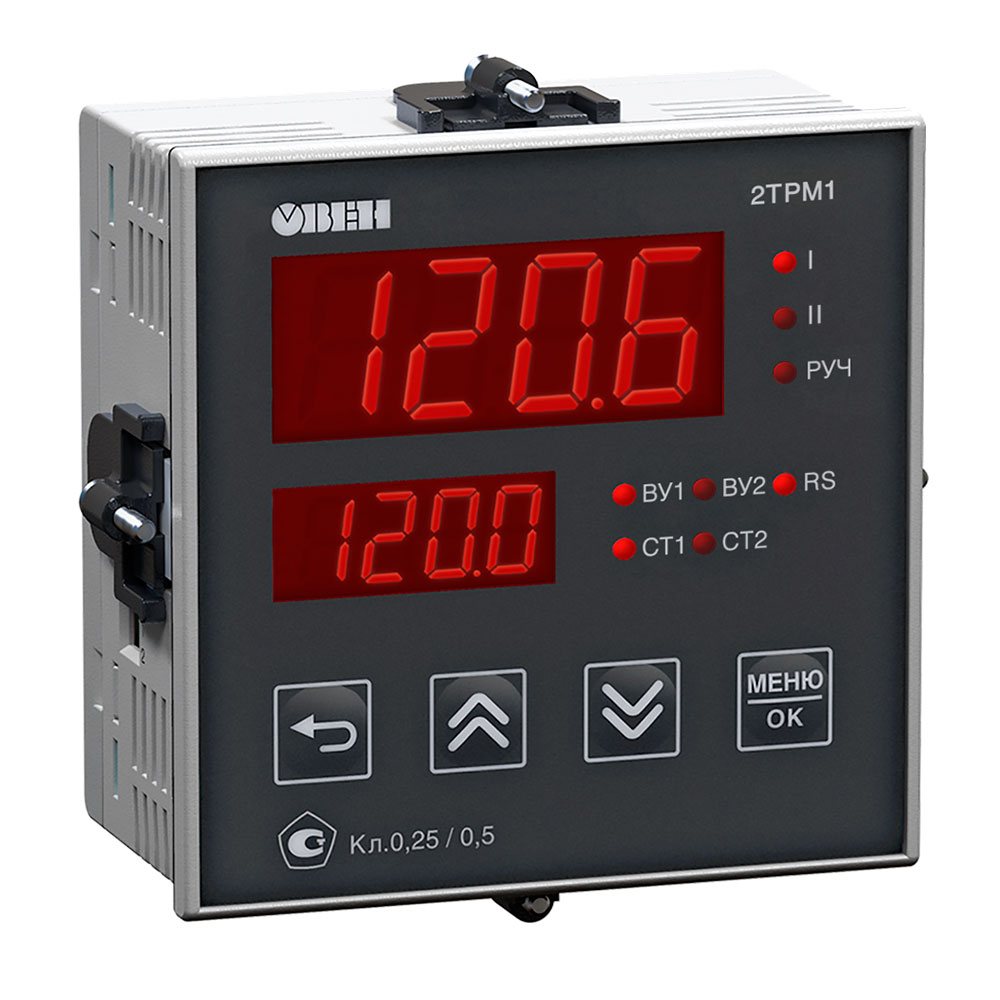

Щитовой Щ1				96×96×53, IP54*

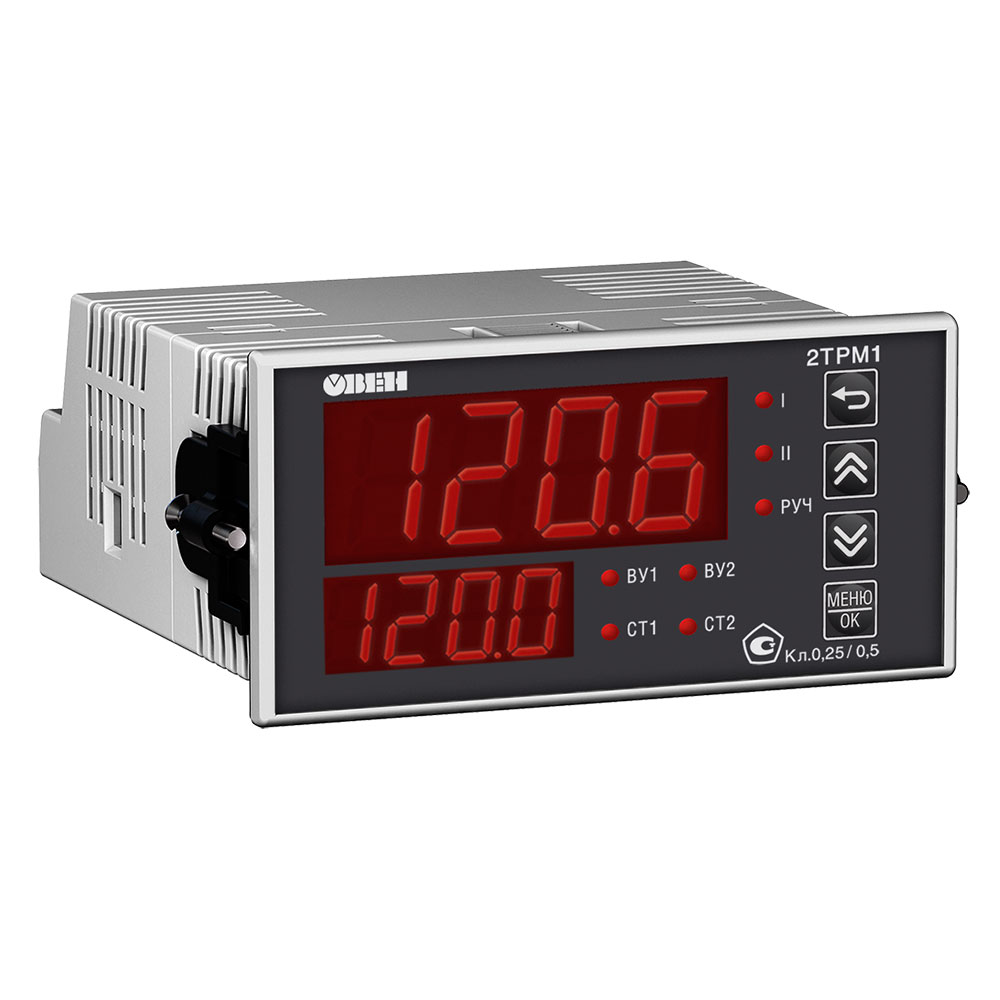

Щитовой Щ2				96×48×100, IP54*

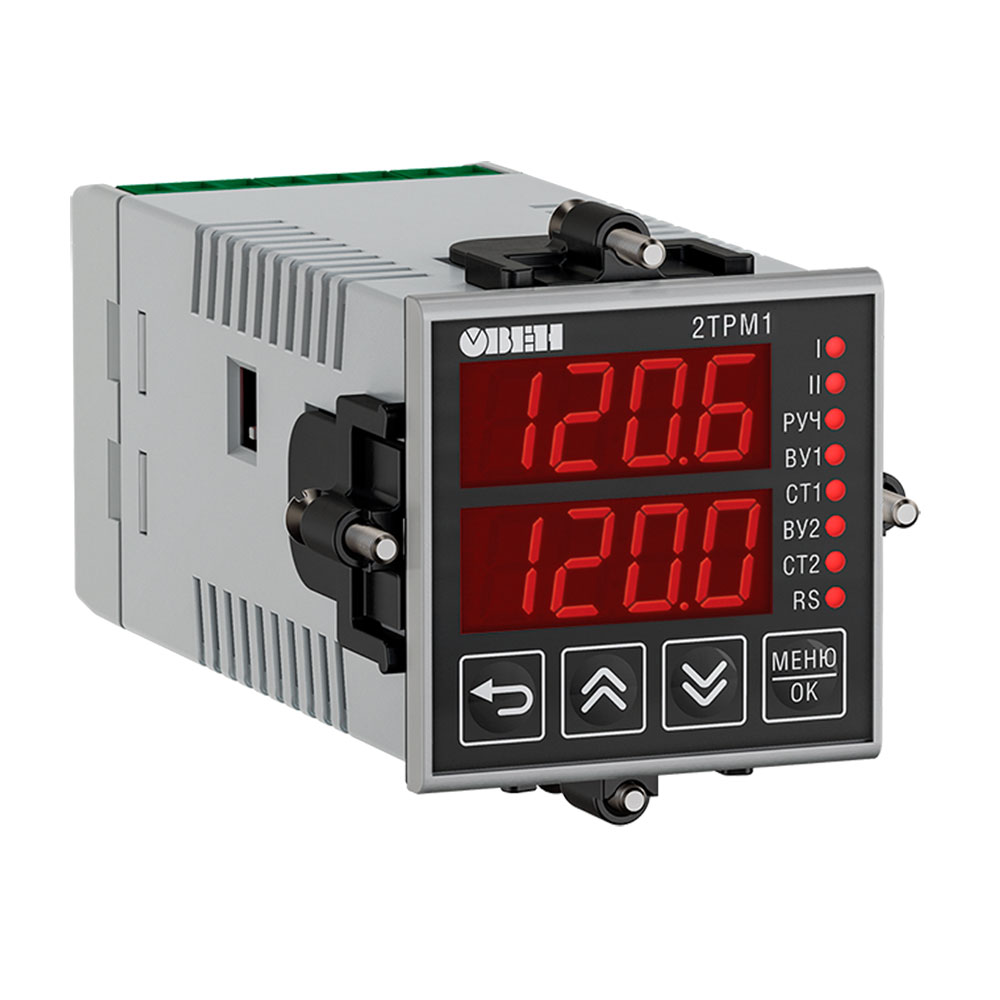

Щитовой Щ5				48×48×103, IP54*

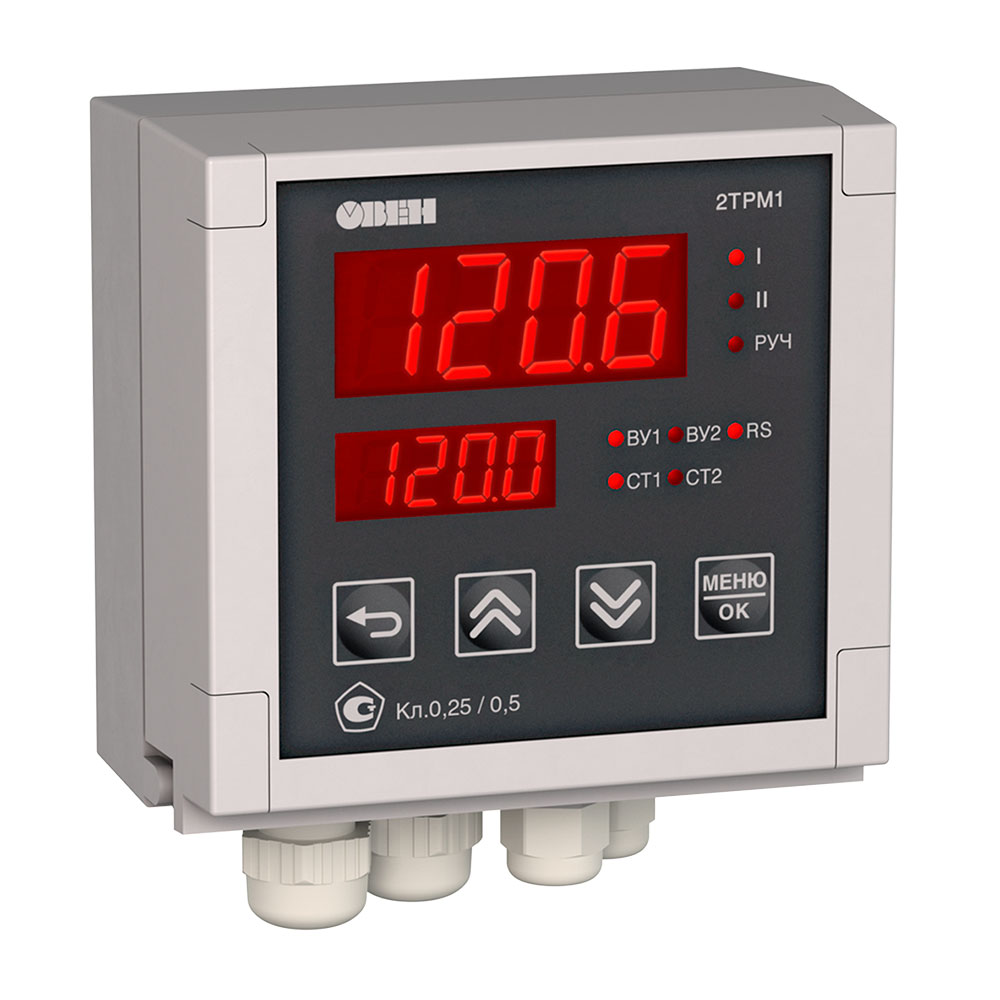

Настенный Н				110×129×69, IP66**

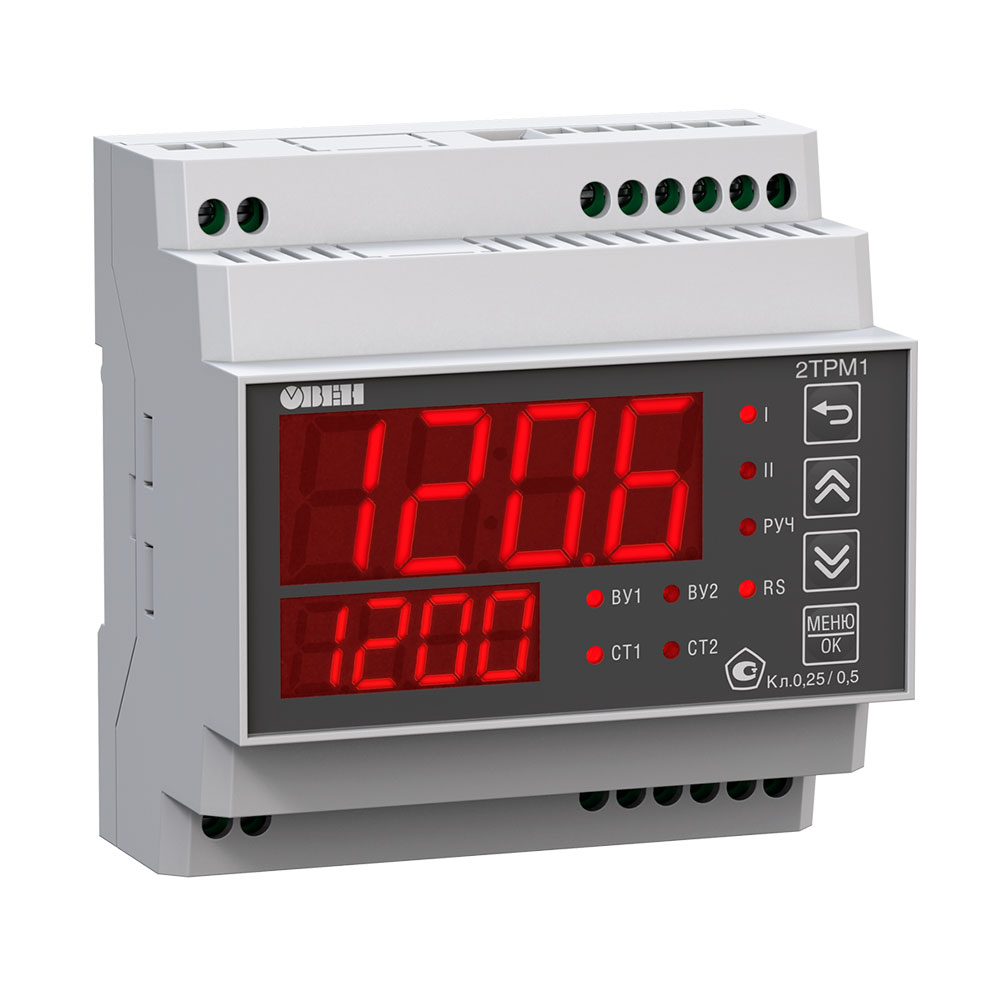

DIN-реечный				88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории
Условия эксплуатации
Температура окружающего воздуха				–40...+50 °С
Атмосферное давление				84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков.

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	–200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
* С учетом компенсации температуры от ДХС

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Описание

Назначение измеритель-регулятора 2ТРМ1

2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.

Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Возможности измеритель-регулятора 2ТРМ1

Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
Контроль обрыва связи с исполнительными механизмами.
Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
Сигнализация о выходе измеряемой величины за заданные пределы.
Регулирование по разности двух физических величин.
Ручной режим управления исполнительными механизмами.

Преимущества измеритель-регулятора 2ТРМ1

Простой и удобный монтаж кабельных линий, благодаря лифтовому механизму клеммных колодок.
Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.
Индикатор текущей измеренной температуры увеличен до 20 миллиметров.
Перемещение по меню настроек стало еще проще, благодаря добавленной на лицевую панель прибора кнопке Назад.
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
2ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Визуализация

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ1 имеется возможность подключения его к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.
