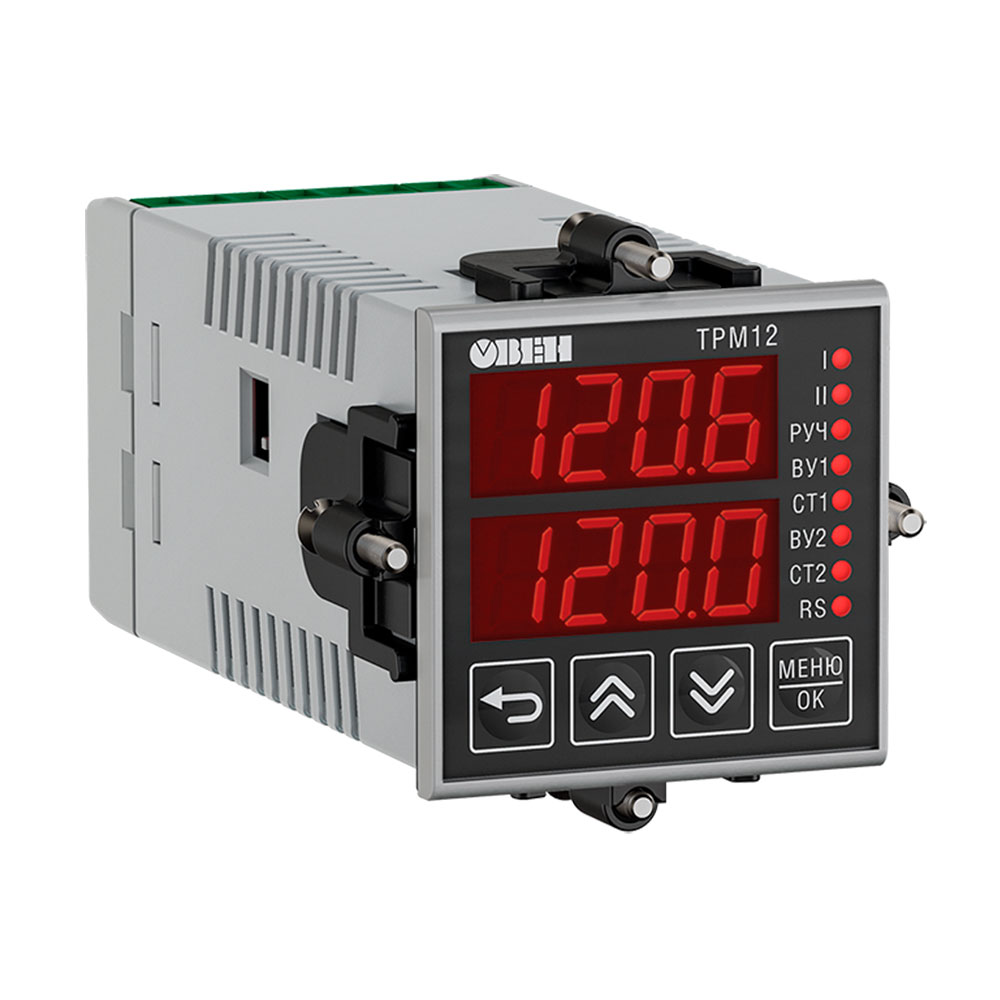

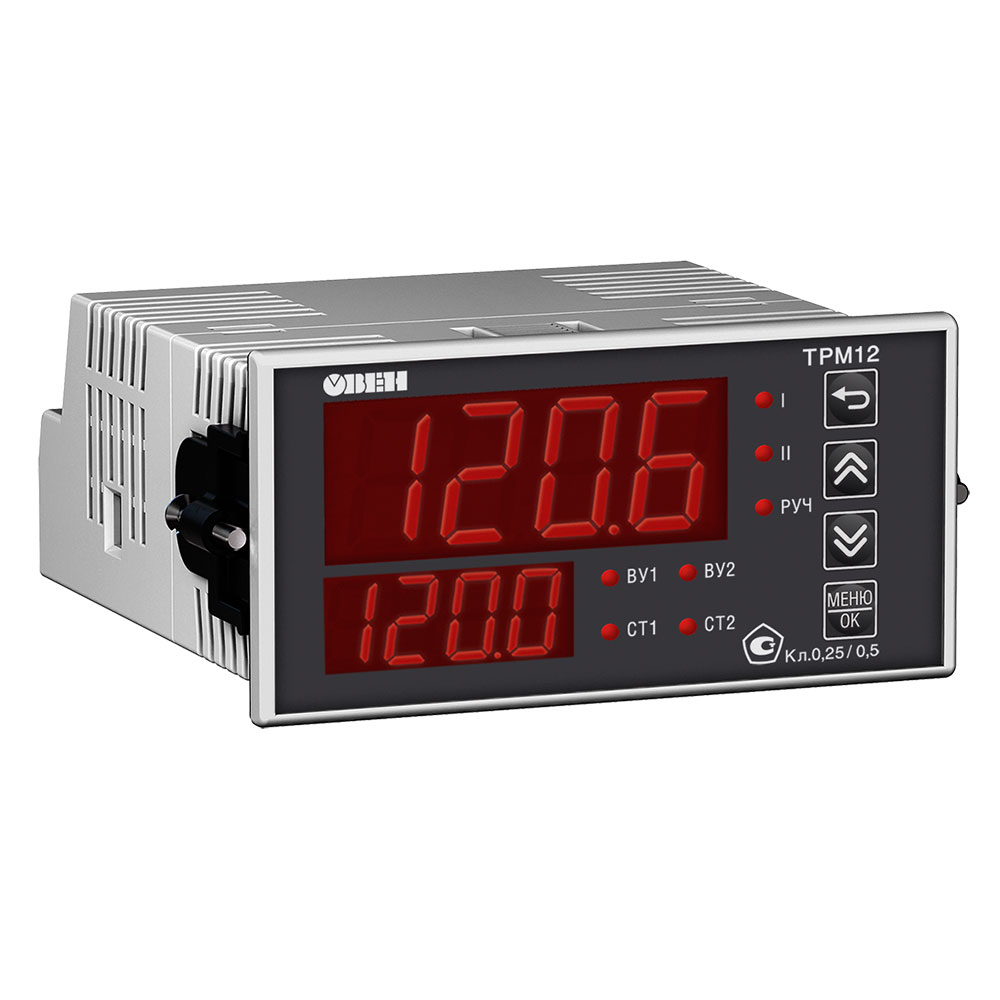

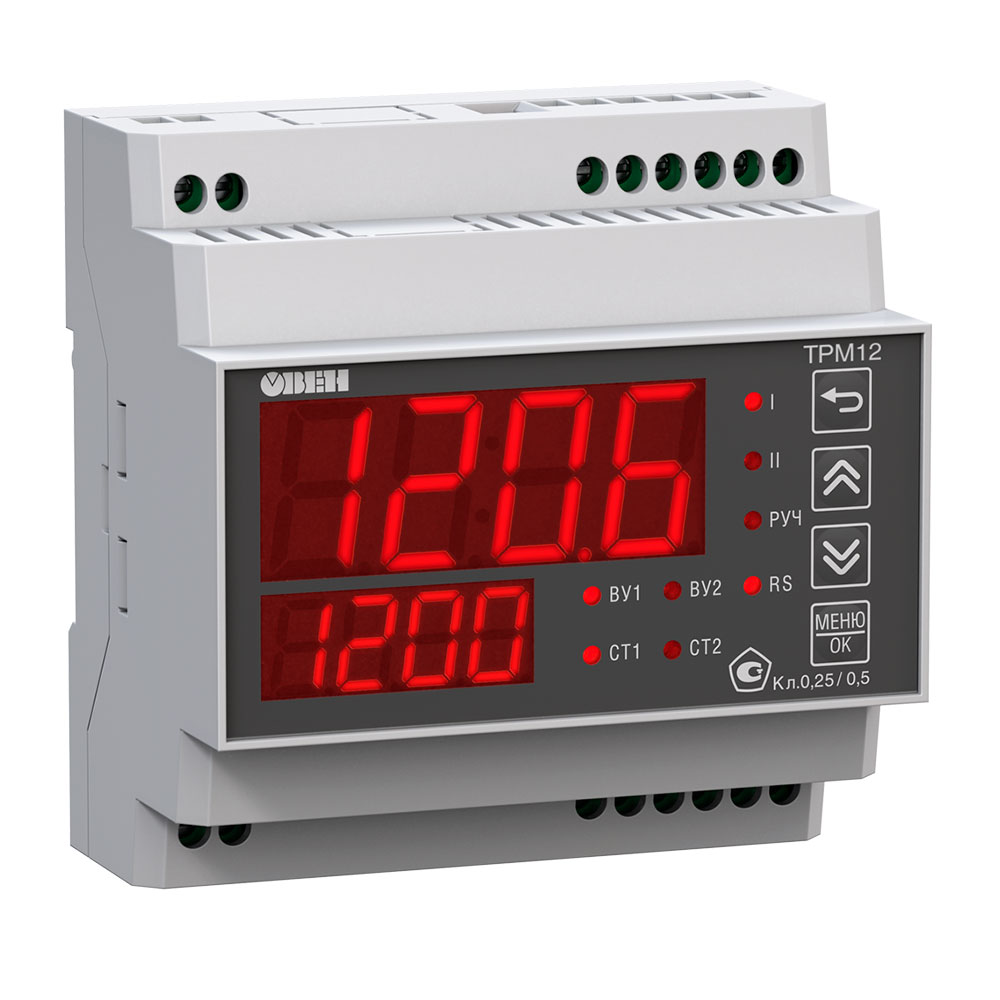

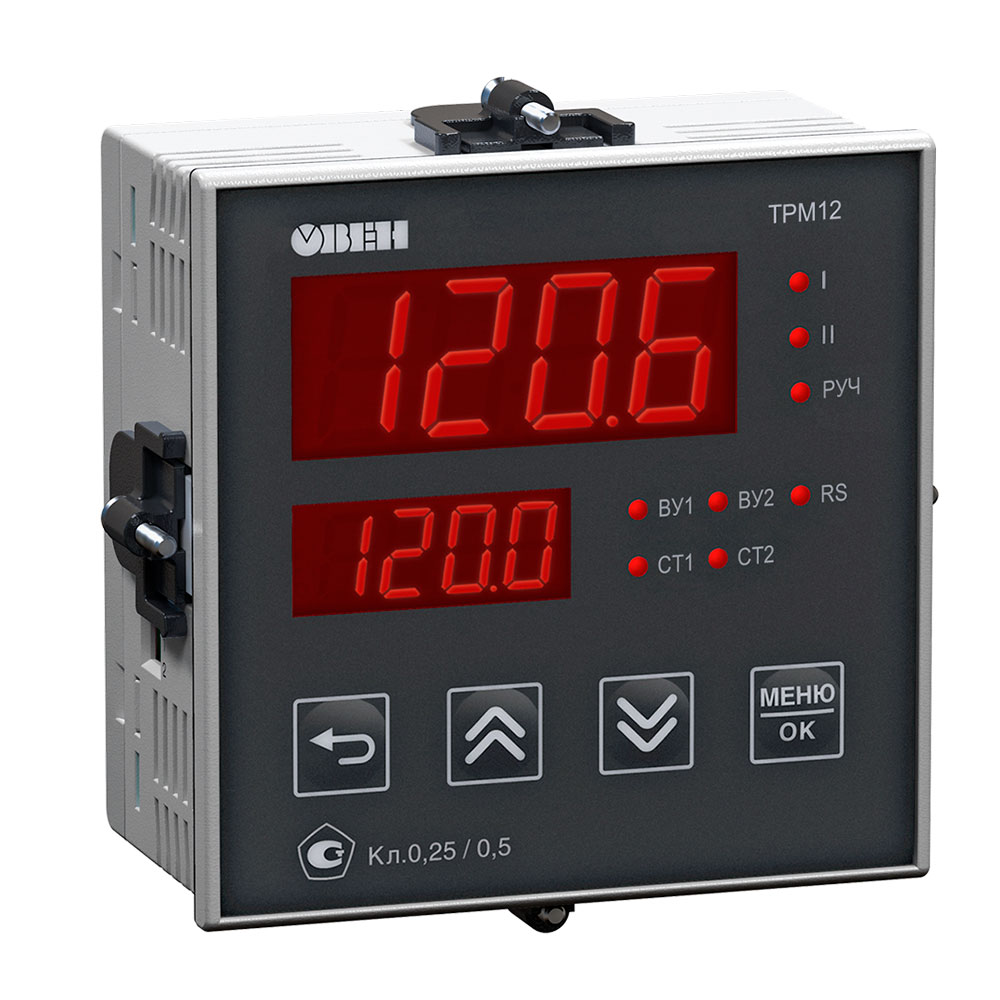

Обновленный ПИД-регулятор для задвижек с RS-485 ТРМ12

Наличие по запросу
Цена по запросу

Характеристики ПИД-регулятора ТРМ12

Параметр Значение
Напряжение питания переменного тока ~90…264 В (номинальное 230В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания 50 мА
Универсальные входы
Количество универсальных входов 2
Функции входа 1 Измерительный
Функции входа 2 Измерительный (в том числе датчик положения)
Дополнительный (дистанционный пуск и останов регулирования)
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа: Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая ±0,5 %
- для остальных видов датчиков ±0,25 %
Выходные устройства
Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У
Корпус
Щитовой Щ1 96×96×53 мм, IP54*
Щитовой Щ2 96×48×100 мм, IP54*
Щитовой Щ5 48×48×103 мм, IP54*
Настенный Н 110×129×69 мм, IP66**
DIN-реечный 90×88×59 мм, IP20
Условия эксплуатации
Температура окружающего воздуха –40...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) Не более 85 %

Характеристики измерительных датчиков

Характеристики измерительных датчиков
Обозначение Тип датчика Диапазон измерений Разрешающая способность
Термопреобразователи сопротивления
C 50 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
50 C ТСМ (50М) W100=1.428 –180…+200 °С 0,1 °С
P 50 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
50 P ТСП (50П) W100=1.391 –200…+850 °С 0,1 °С
C100 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
100C ТСМ (100М) W100=1.428 –180…+200 °С 0,1 °С
P100 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
100P ТСП (100П) W100=1.391 –200…+850 °С 0,1 °С
100n ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
C500 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
500C ТСМ (500М) W100=1.428 –180…+200 °С 0,1 °С
P500 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
500P ТСП (500П) W100=1.391 –200…+850 °С 0,1 °С
500n ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
C 1.0 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
1.0 C ТСМ (1000М) W100=1.428 –180…+200 °С 0,1 °С
P 1.0 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
1.0 P ТСП (1000П) W100=1.391" –200…+850 °С 0,1 °С
1.0 n ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
C 53 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
Термоэлектрические преобразователи
tC. L термопара ТХК (L) –200…+800 °С 0,1 °С
tC. J термопара ТЖК (J) 0…+900 °С 0,1 °С
tC. n термопара ТНН (N) –200…+1300 °С 0,2 °С
tC.HA термопара ТХА (K) –200…+1300 °С 0,2 °С
tC. S термопара ТПП (S) 0…+1600 °C 0,2 °С
tC. r термопара ТПП (R) 0…+1600 °C 0,2 °С
tC. b термопара ТПР (В) +600…+1800 °C 0,2 °С
tC.A1 термопара ТВР (А-1) +1000…+2500 °С 0,4 °С
tC.A2 термопара ТВР (А-2) +1000…+1800 °C 0,2 °С
tC.A3 термопара ТВР (А-3) +1000…+1800 °C 0,2 °С
tC. t термопара ТМК (Т) –200…+400 °С 0,1 °С
tC.dL Typ.L (DIN 43710)* 0…+900 °С 0,1 °С
tC. E ТХКн (Е) -200...+900 °С 0,1 °С
Пирометры
Plr.1 Пирометр РК-15 +400… +1500 °С 0,1 °С
Plr.2 Пирометр РК-20 +600… +2000 °С 0,1 °С
Plr.3 Пирометр РС-20 +900… +2000 °С 0,1 °С
Plr.4 Пирометр РС-25 +1200… +2500 °С 0,1 °С
Унифицированные сигналы
i 0.5 ток 0…5 мА 0…100 % 0,01 мА
i 0.20 ток 0…20 мA 0…100 % 0,01 мА
i 4.20 ток 4…20 мА 0…100 % 0,01 мА
U -5.5 напряжение –50…+50 мВ 0…100 % 0,01 мВ
U 0.1 напряжение 0…1 В 0…100 % 0,1 мВ
Характеристики выходных устройств
Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле Ток не более 8 А при переменном напряжении не более 250 В и
cos φ > 0,9.
Ток не более 3 А при постоянном напряжении не более 30 В
К транзисторная оптопара n-p-n типа Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т выход для управления твердотельным реле Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.
Выходное напряжение низкого уровня – 0…0,7 В
  • Описание

Назначение ПИД-регулятора ТРМ12

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.

ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.

Основные функции ПИД-регулятора ТРМ12

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
  • Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
  • Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
  • ПИД-регулирование управляемой величины с использованием:
    • электропривода запорно-регулирующего (КЗР) или трехходового клапана;
    • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
  • Автонастройка ПИД-регулятора для настройки коэффициентов.
  • Подключение датчика положения задвижки ко входу 2.
  • График отопления по уличной температуре.
  • Дистанционный пуск и остановка ПИД-регулятора.
  • Сигнализация об обрыве в цепи регулирования (LBA).
  • Встроенный интерфейс RS'485 (протокол Modbus ASCI/RTU).
  • Защита настроек для разных групп специалистов.

Преимущества ПИД-регулятора ТРМ12

  • Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
  • Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
  • Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
  • Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
  • В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
  • ТРМ12 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
  • Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
    от -40 до + 50 ⁰С.
  • Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
  • Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
  • Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.

Диспетчеризация


Наличие интерфейса RS-485 позволяет включать ТРМ12 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

Функциональная схема

Универсальные измерительные входы

Терморегулятор ОВЕН ТРМ12 имеет два универсальных входа для подключения датчиков следующих типов:

  • термопреобразователей сопротивления ТСМ 50М, 100М; ТСП 50П, 100П, Pt100, Pt1000 и др.
  • термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
  • датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.

Использование входа 2 в качестве дополнительного для дистанционного управления

К дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для дистанционного пуска/остановки регулирования.

Использование входа 2 для подключения датчика положения задвижки

Ко входу 2 ТРМ12 можно подключить датчики положения задвижки следующих типов:

  • резистивный 0,1…4 кОм;
  • токовый 0...20 мА.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ12 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ12 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:

  • электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
  • задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).

Управление может осуществляться в автоматическом, ручном и дистанционном режимах.

Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ12 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.

При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Обозначение при заказе обновленной модели ТРМ12-Х.У2

Общая схема подключения ОВЕН ТРМ12-Щ1/Щ2
