обновленный одноканальный измеритель-регулятор с RS-485 ТРМ1

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измеритель-регулятора ТРМ1

Параметр				Значение
Напряжение питания переменного тока				~90…264 В (номинальное 230 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальный вход
Количество универсальных входов				1
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:				Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
- для остальных видов датчиков				±0,25 %
Выходные устройства
Количество выходных устройств				1
Типы выходных устройств				Р, К, С, Т, И, У
Корпус

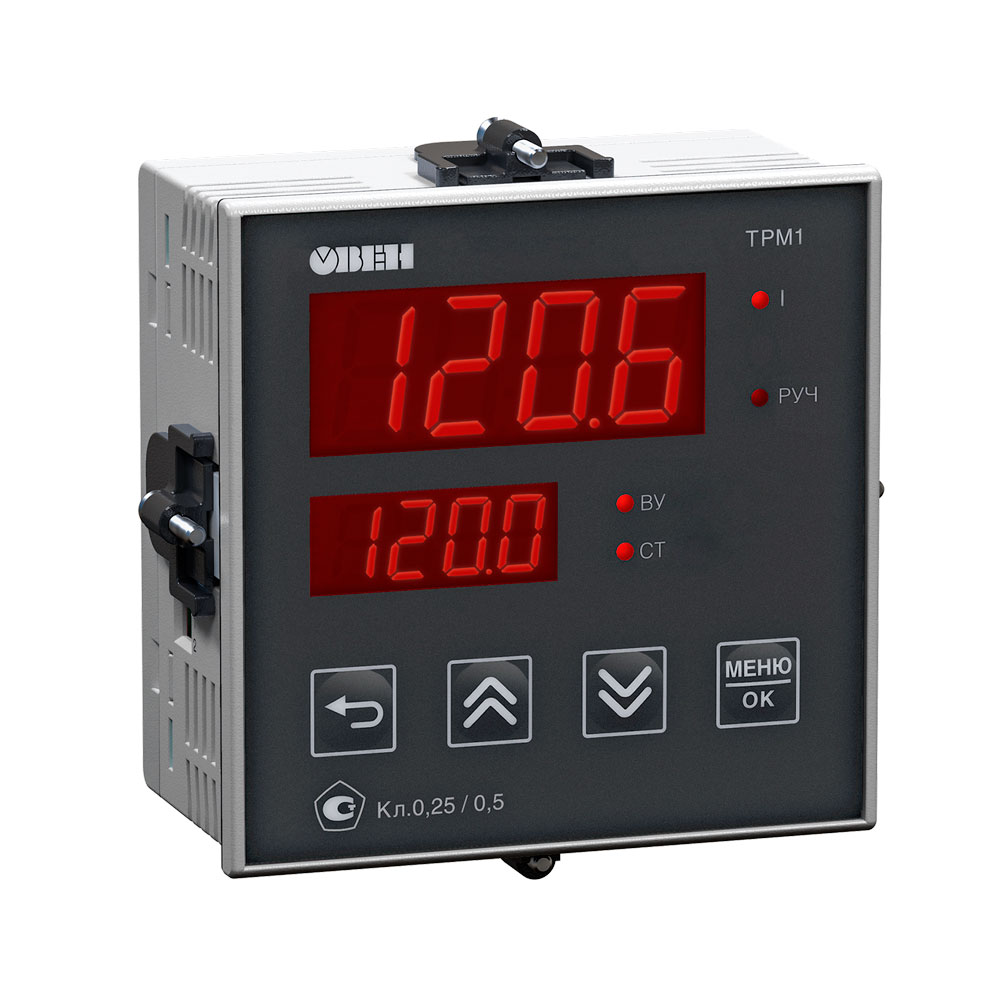

Щитовой Щ1				96×96×53, IP54*

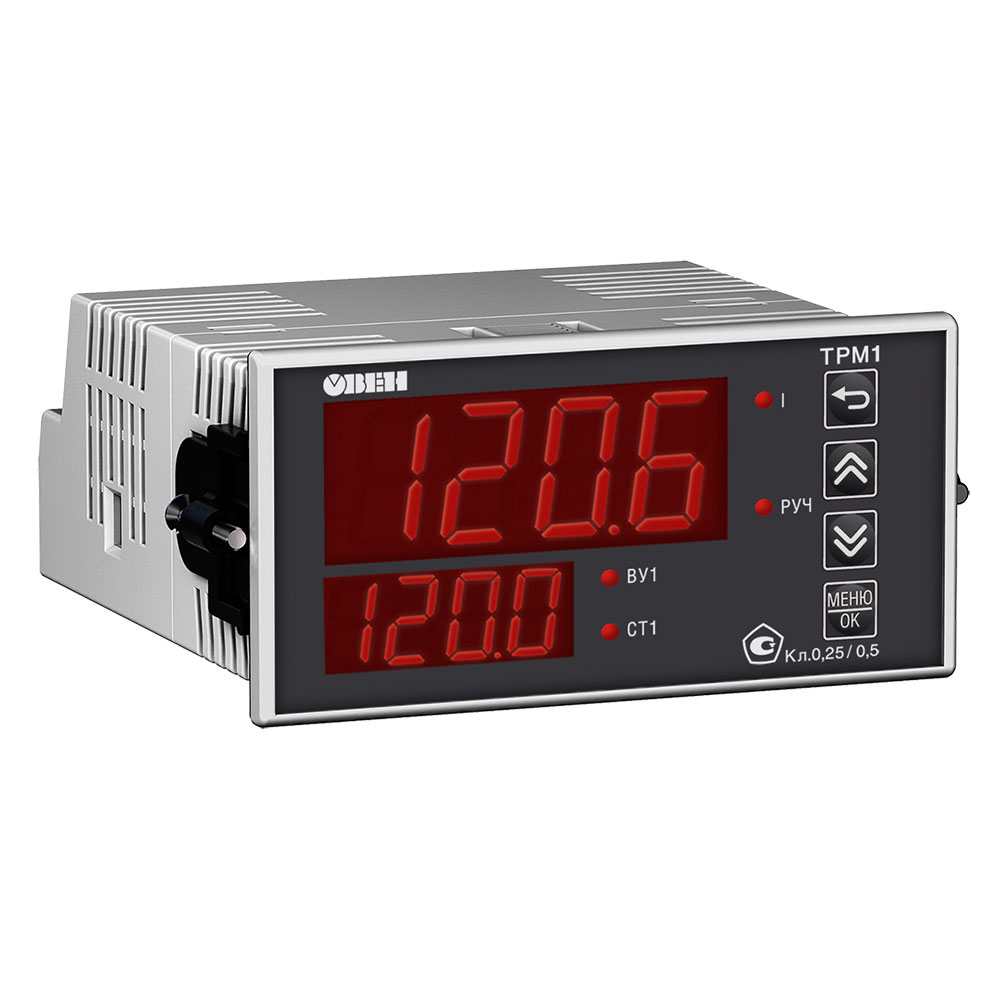

Щитовой Щ2				96×48×100, IP54*

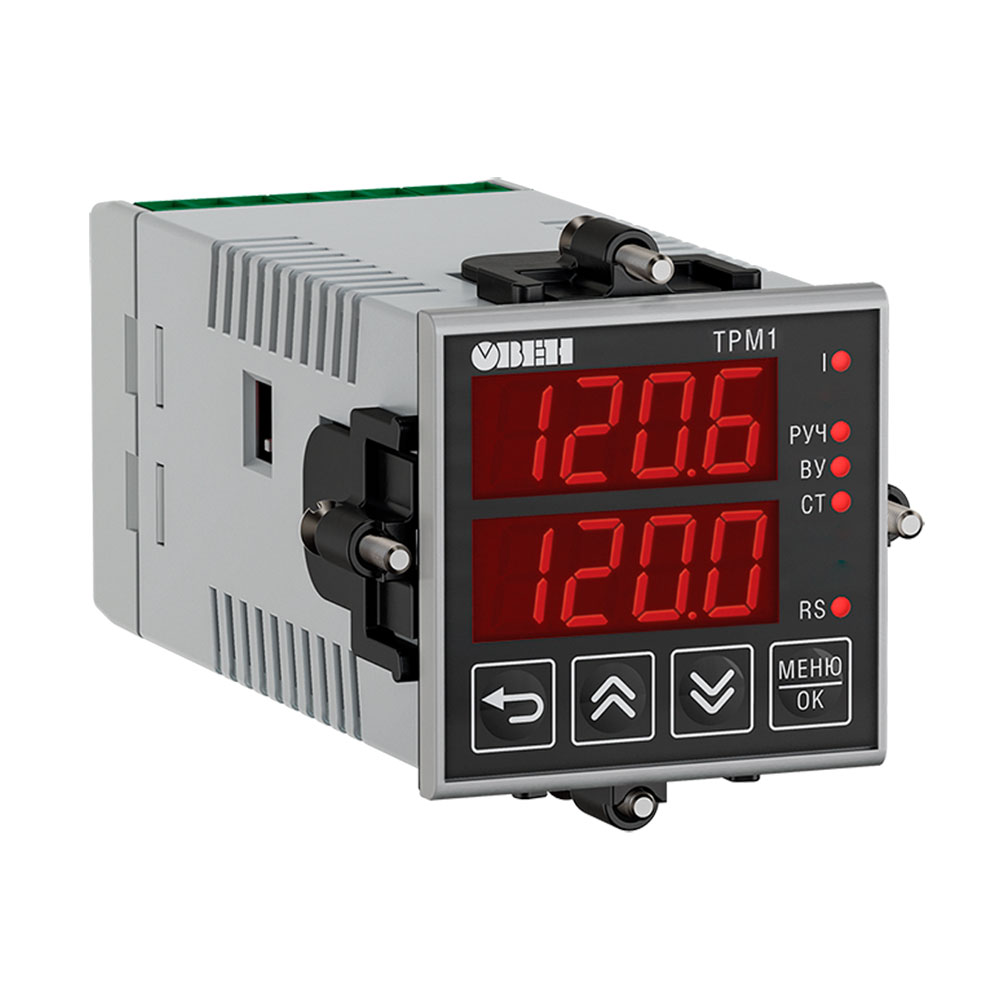

Щитовой Щ5				48×48×103, IP54*

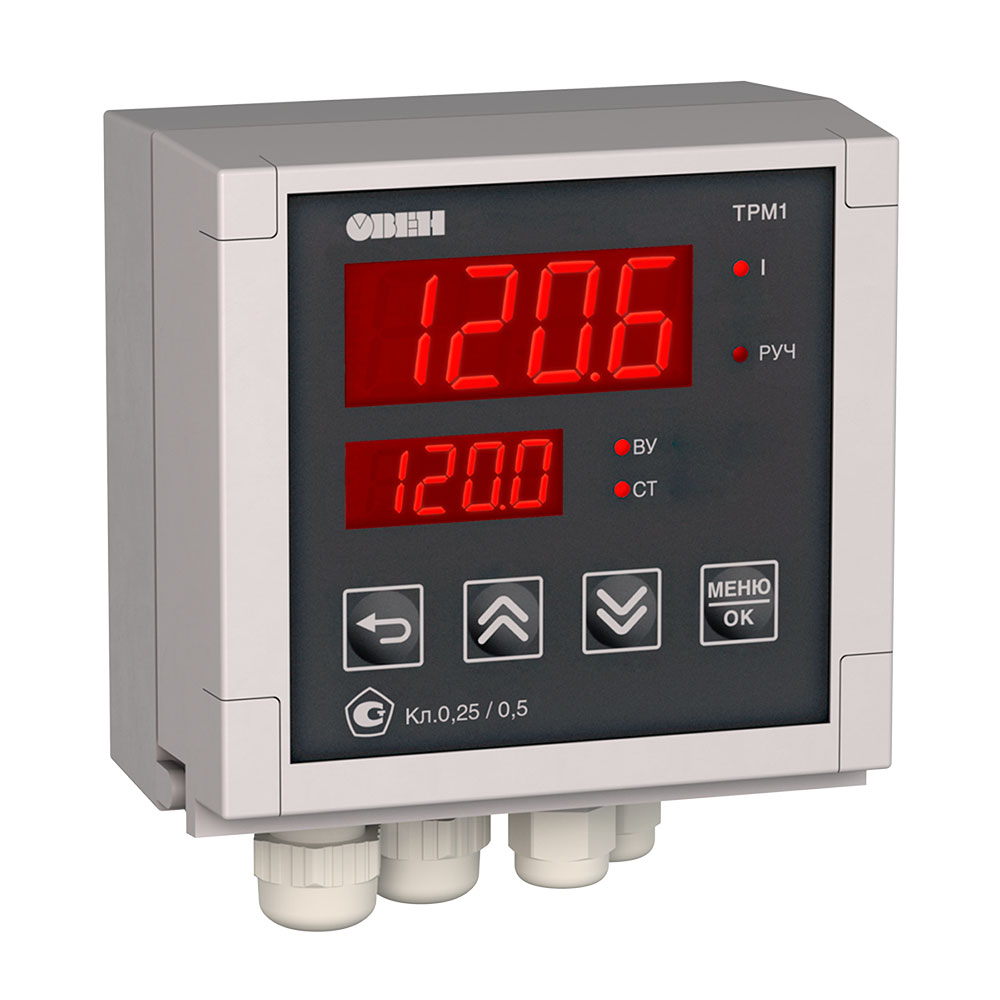

Настенный Н				110×129×69, IP66**

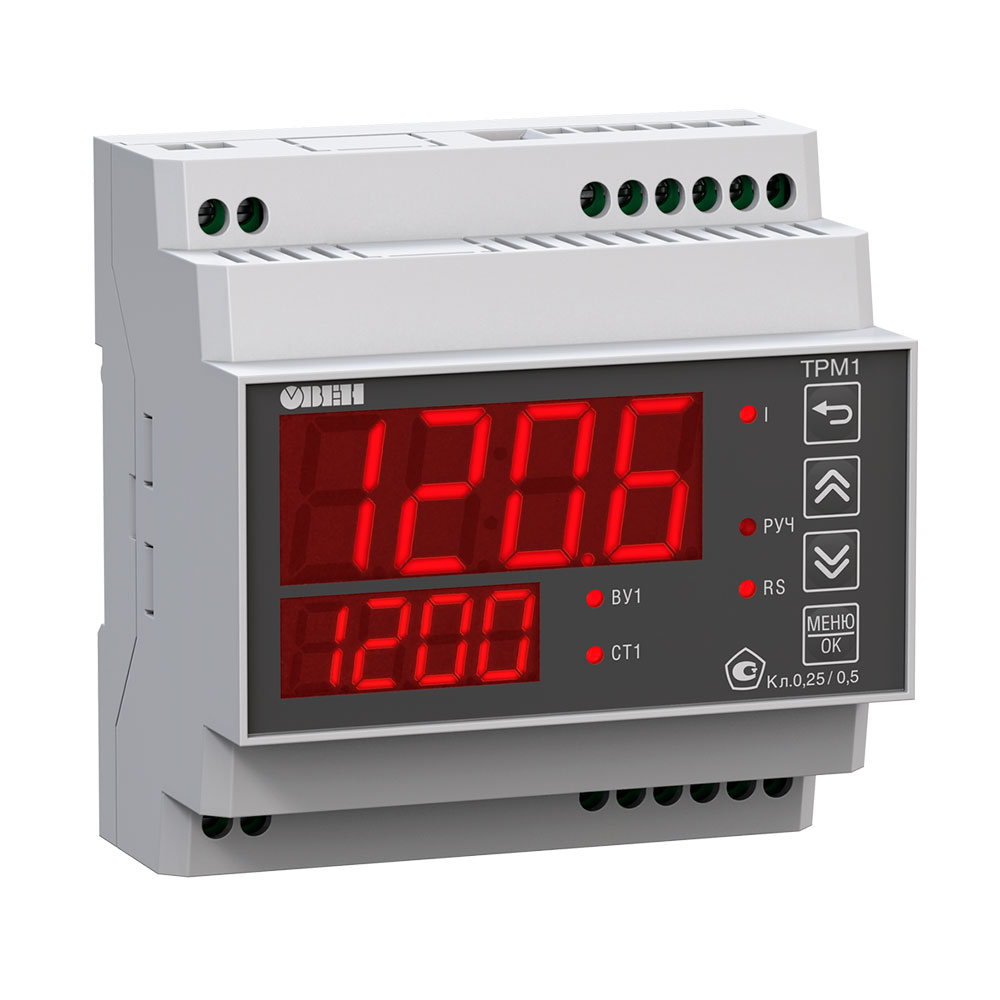

DIN-реечный				88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха				–40...+50 °С
Атмосферное давление				84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	–200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
* С учетом компенсации температуры от ДХС

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Описание

Назначение измеритель-регулятора ТРМ1

ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу.

Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Возможности измеритель-регулятора ТРМ1

Измерение и регулирование физических величин по одному каналу.
Контроль обрыва связи с исполнительными механизмами.
Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
Сигнализация о выходе измеряемой величины за заданные пределы.
Ручной режим управления исполнительными механизмами.
Интеграция в систему диспетчеризации.

Преимущества измеритель-регулятора ТРМ1

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до +50 ⁰С
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Визуализация

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ1 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Функциональная схема

Обозначение при заказе обновленной модели ТРМ1-Х.У2

Схема подключения

* для моделей с RS-485
** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.
