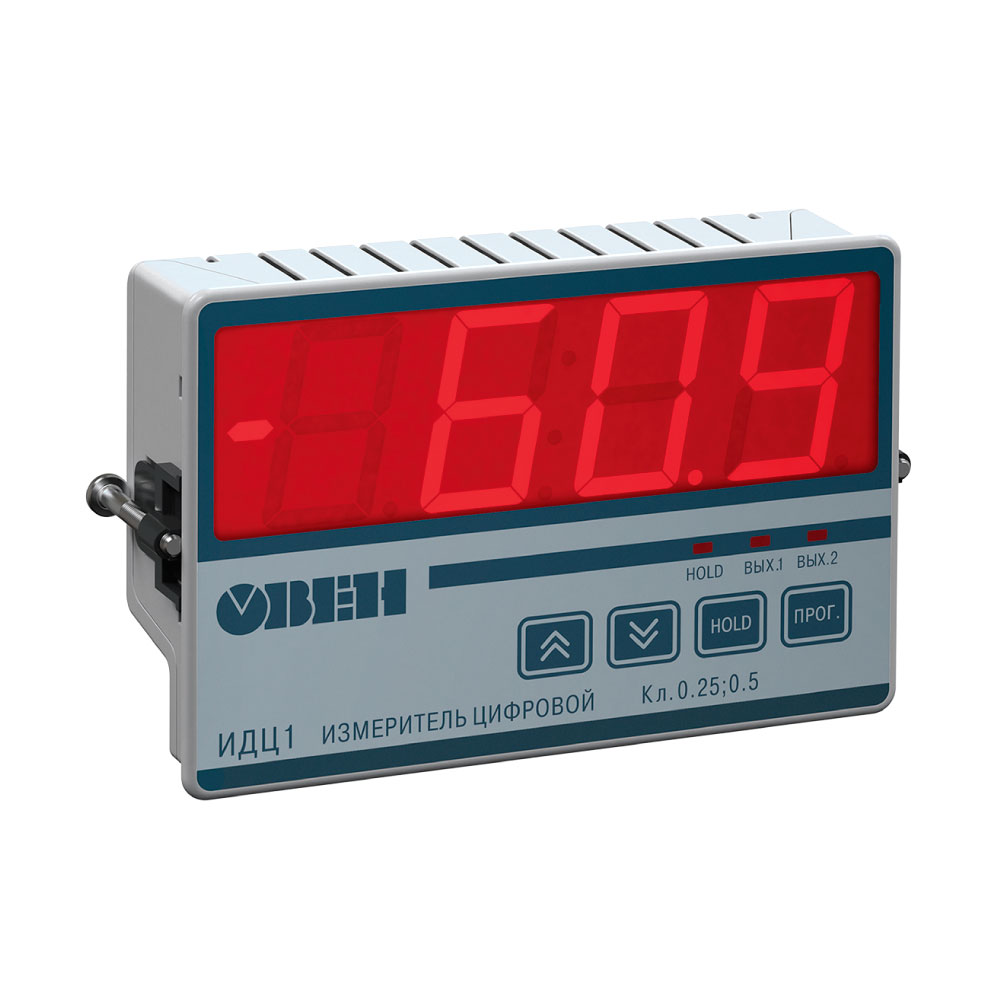

Измеритель с крупным цифровым индикатором ИДЦ1

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измерителя ИДЦ1

Параметр	Значение
Диапазон напряжения питания постоянного тока, В	от 10,5 до 30 (номинальное значение 24 В)
Максимальная потребляемая мощность, Вт, не более	2
Количество каналов (входов)	1
Время опроса входа, с, не более	1
Диапазоны входных сигналов:
– постоянного напряжения, В	от 0 до 1; от 0 до 10
– постоянного тока, мА	от 0 до 5; от 0 до 20; от 4 до 20
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм	99,9
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом	121
Количество выходных устройств (оптопара транзисторная n-p-n типа)	2
Характеристики коммутируемого выходным устройством сигнала:
– постоянный ток, мА, не более	400
– напряжение, В, не более	60
Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры	не более 0,5 предела допускаемой основной приведенной погрешности
Степень защиты корпуса:
– cо стороны лицевой панели	IP54
– co стороны задней и боковых поверхностей	IP20
Габаритные размеры прибора, мм	144×96×43
Масса, кг, не более	0,5
Средняя наработка на отказ, ч, не менее	50 000
Средний срок службы, лет	10

Описание

Назначение измеритель ИДЦ1

Прибор ИДЦ1 предназначен для измерения давления, температуры, уровня, влажности с помощью датчиков с унифицированными сигналами. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации. Крупный индикатор 40×80 мм позволяет издалека наблюдать за отображаемым на ИДЦ1 значением. В процессе работы прибор позволяет фиксировать на дисплее текущее значение измеряемой величины и запоминание ее в энергозависимой памяти прибора (функция «HOLD»).

Функциональные возможности измерителя ИДЦ1

Измерение сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
Сигнализация входа измеряемого параметра в заданную пользователем зону (П- и U-образные логики).
Фиксация на дисплее и в памяти прибора текущего измеренного значения по нажатию «HOLD».
Крупный 4-разрядный цифровой индикатор. Размер цифр 40×20 мм.
Масштабирование измеряемого сигнала в нужный для индикации диапазон.

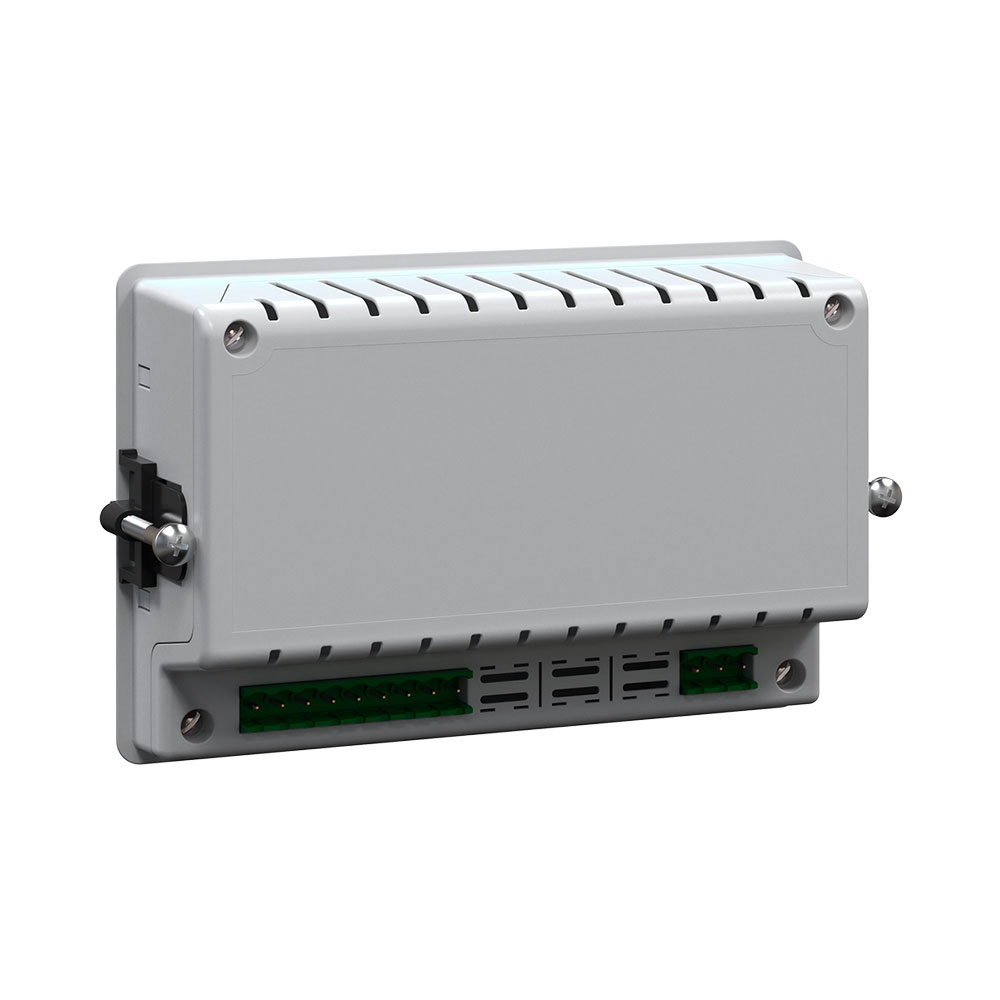

Съемные клеммники для всех контактов.
