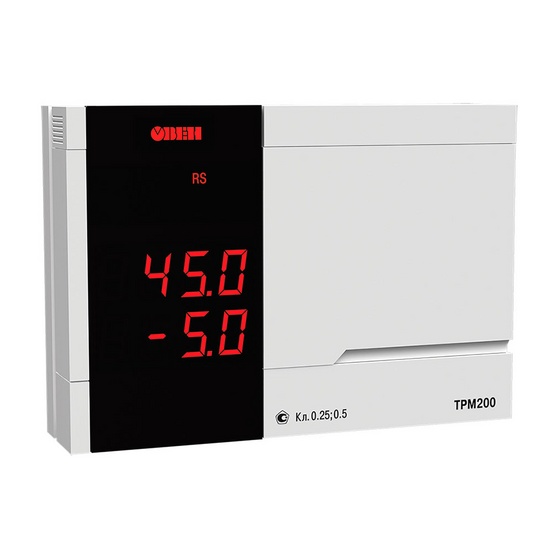

Измеритель двухканальный с RS-485 ТРМ200

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измерителя ТРМ200

Питание

Напряжение питания	90…245 В переменного тока
Частота напряжения питания	47...63 Гц

Универсальные входы

Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа	1 с
Входное сопротивление при подключении источника сигнала:
– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм
Предел допустимой основной погрешности:
– для термометров сопротивления	±0,25 %
– для остальных видов сигналов	±0,5 %

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

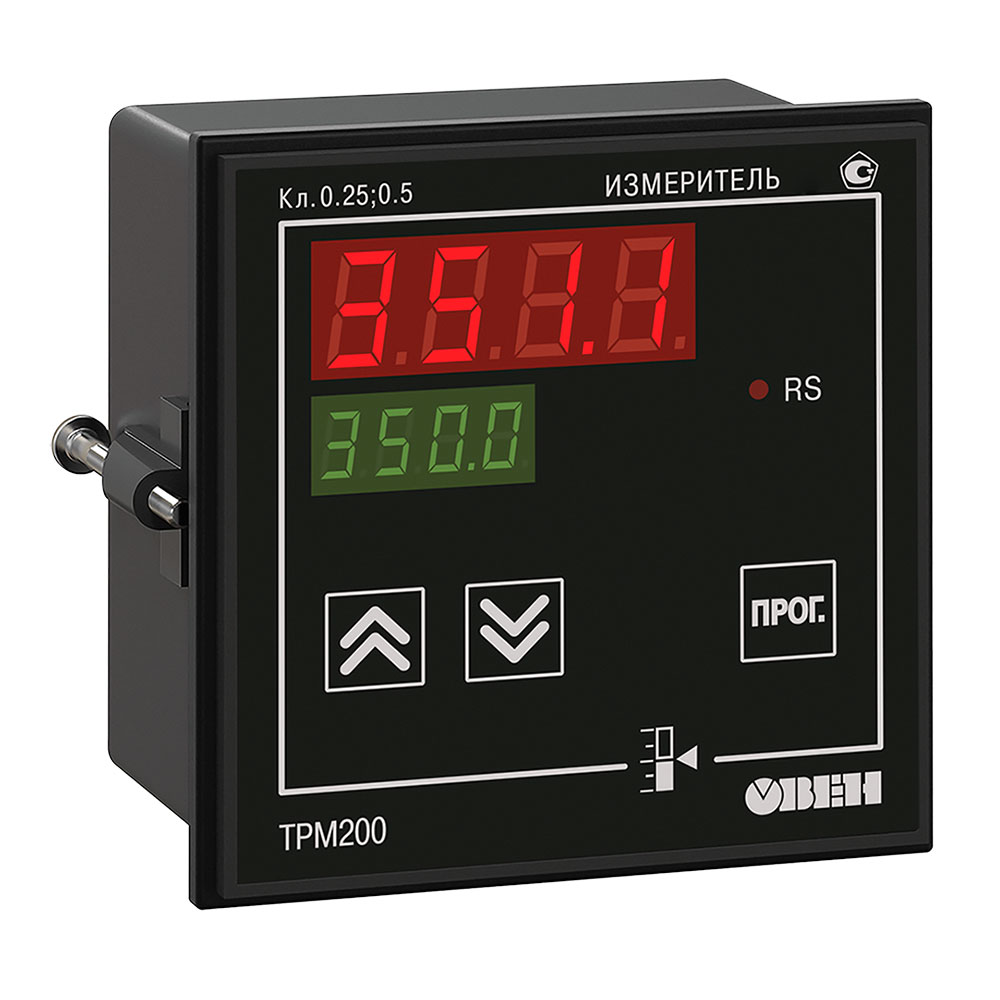

Щитовой Щ1	96×96×70 мм, IP54*

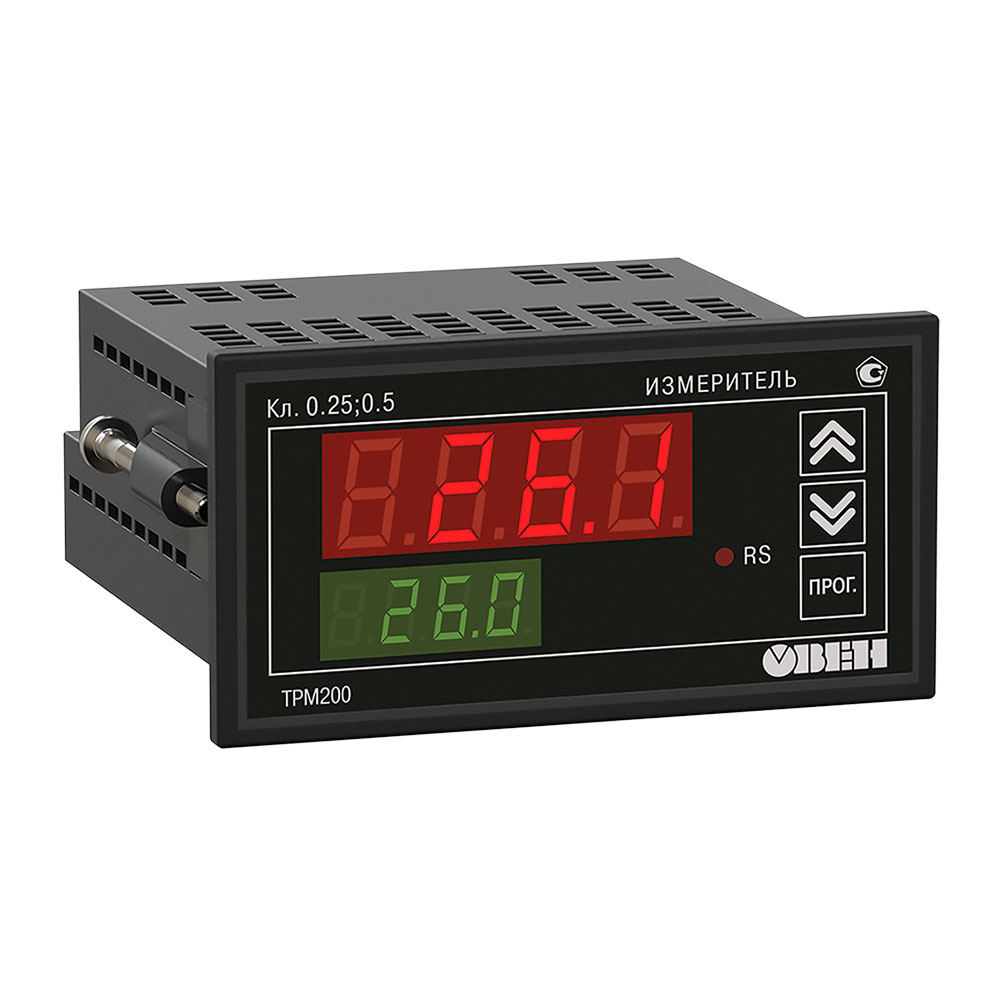

Щитовой Щ2	96×48×100 мм, IP54*

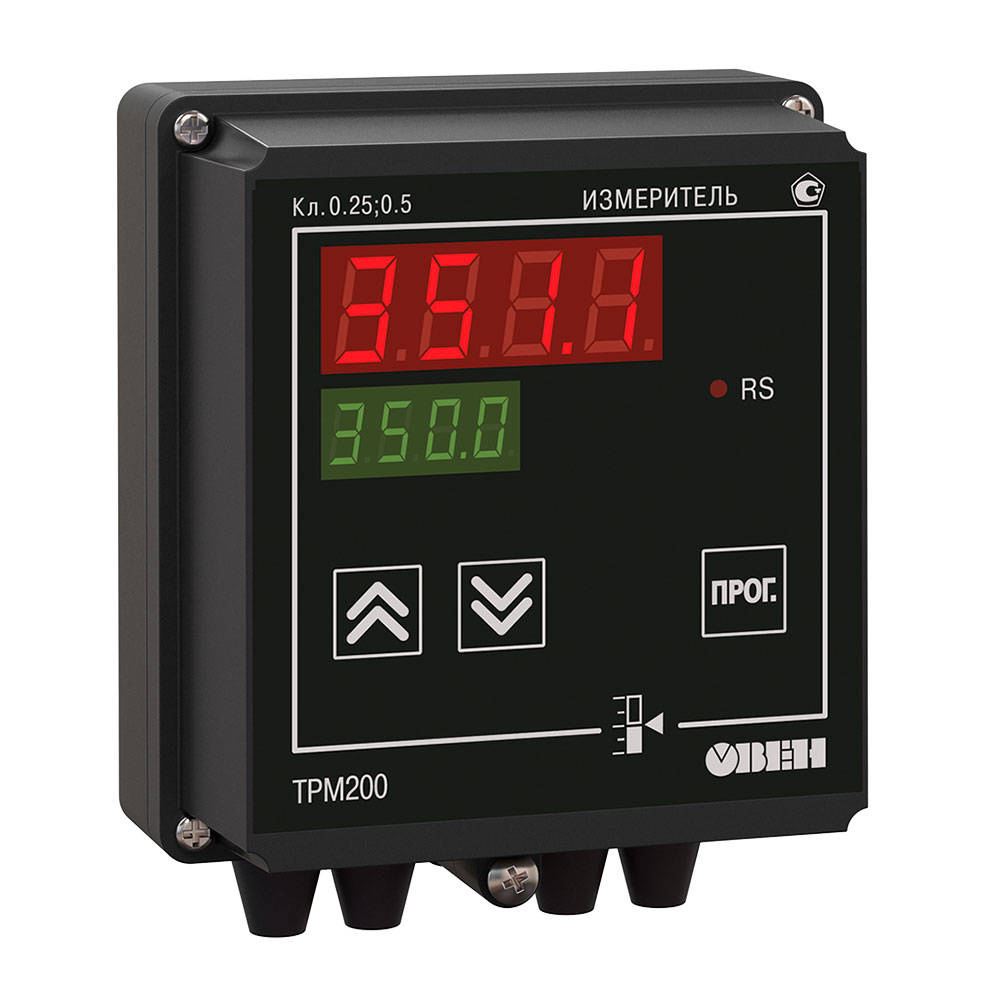

Настенный Н	130×105×65 мм, IP44

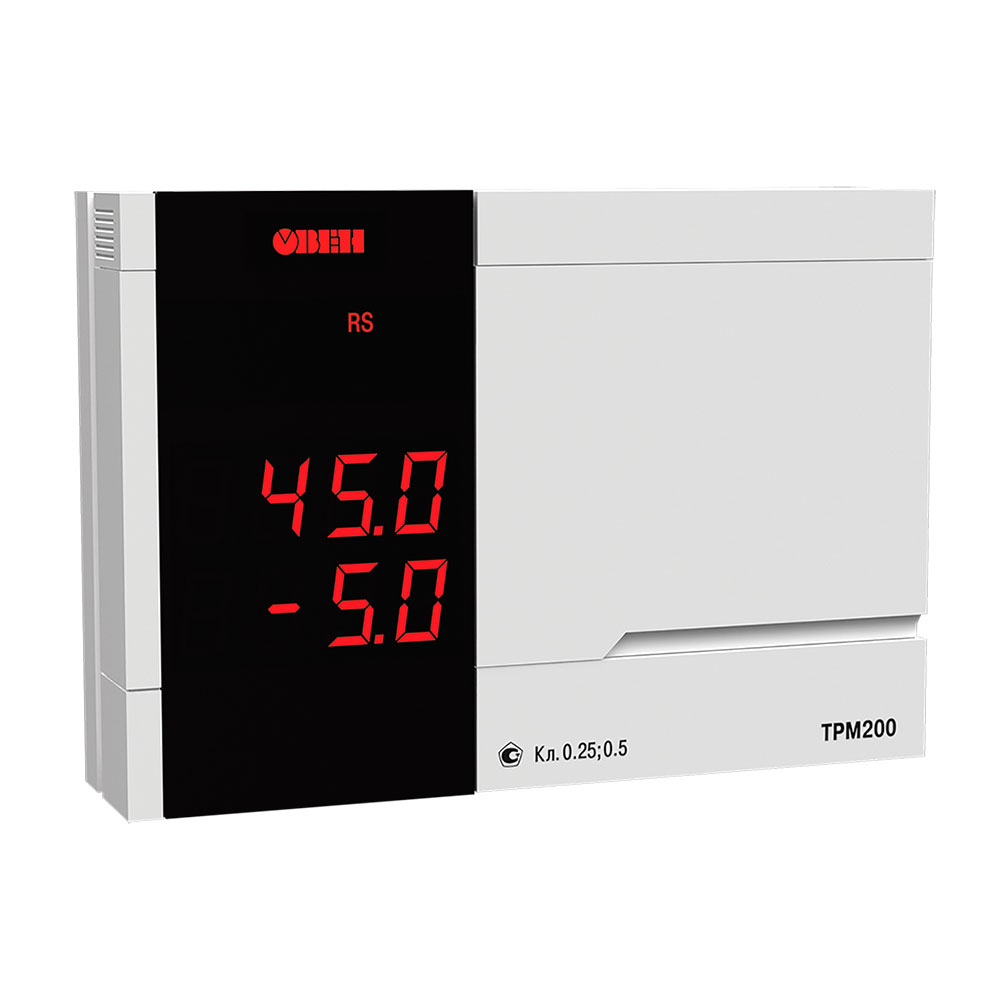

Настенный Н2	150×105×35 мм, IP20
* со стороны передней панели

Характеристики измерительных датчиков

Код in.t1(2)	Тип датчика	Диапазон измерений
r385	ТСП 50П W100 = 1.385	–200…+750 °С
r.385	ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С
r391	ТСП 50П W100 = 1.391	–200…+750 °С
r.391	ТСП 100П W100 = 1.391	–200…+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТСМ 50М W100 = 1.426	–50…+200 °С
r.426	ТСМ 100М W100 = 1.426	–50…+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТСМ 50М W100 = 1.428	–190…+200 °С
r.428	ТСМ 100М W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЖК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	ток 0…5 мА	0…100 %
i 0.20	ток 0…20 мA	0…100 %
i 4.20	ток 4…20 мА	0…100 %
U-50	напряжение –50…+50 мВ	0…100 %
U0_1	напряжение 0…1 В	0…100 %

Описание

Назначение измерителя ТРМ200

Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

Функциональные возможности измерителя ТРМ200

Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
4 типа корпуса: Н, Щ1, Щ2, Н2
Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
Несколько уровней защиты настроек прибора для разных групп специалистов
Программирование с лицевой панели или из конфигуратора

Функциональная схема

Модификации

Схемы подключения

Интерфейс RS-485

В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.

Компания ОВЕН бесплатно предоставляет для ТРМ200:

драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки WIN DLL для быстрого написания драйверов.
