- Описание

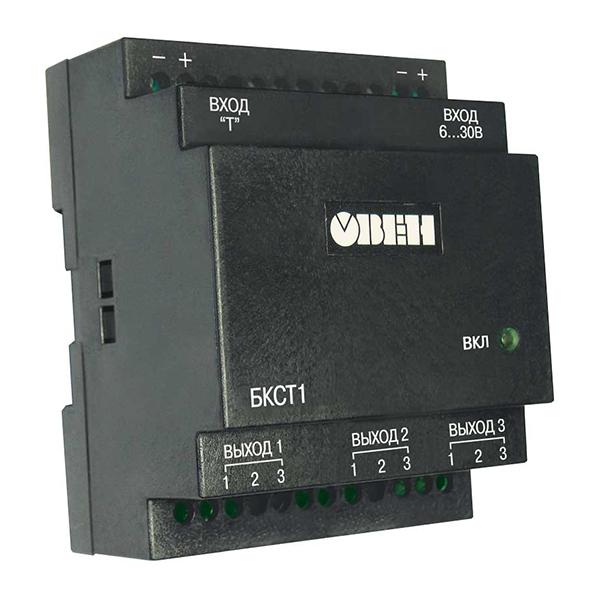

Назначение БКСТ1
Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами , имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).
Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.
Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.
Функции БКСТ1
- ПРЕОБРАЗОВАНИЕ УПРАВЛЯЮЩЕГО СИГНАЛА от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами;
- РАБОТА С РАЗЛИЧНЫМИ ВЫХОДНЫМИ СИГНАЛАМИ регуляторов:
- 6...30 В (выход «К» или «Р» регулятора с внешним источником питания);
- 5,0...6,5 В (выход «Т» регулятора);
- КОММУТАЦИЯ АКТИВНОЙ НАГРУЗКИ (например, ТЭНов) при помощи внешних тиристоров или симисторов:
- в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»;
- в однофазной цепи;
- КОНТРОЛЬ ПЕРЕХОДА НАПРЯЖЕНИЯ ЧЕРЕЗ НОЛЬ;
- ЗАЩИТА СИЛОВЫХ ТИРИСТОРОВ ИЛИ СИМИСТОРОВ от импульсных помех;
- ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ.
