- Описание
ТУ4211-004-18121253-95
Назначение
Преобразователи термоэлектрические предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т.
Описание

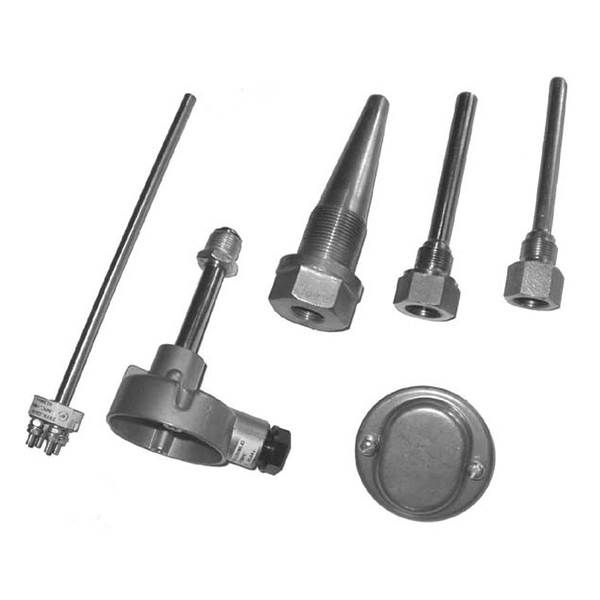

Разборная унифицированная конструкция преобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ)
Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта. Все составляющие преобразователей могут быть заказаны по отдельности.
Условное обозначение ТП
Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:
- термопреобразователь с одной термопарой, НСХ преобразования K, длинапогружаемой части 320 мм, длина наружной части 80 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 0,7 мм, защитная гильза до 25 МПа:
"Преобразователь термоэлектрический ТПК-320/80.012, ТУ 4211-004-18121253-95"; - термопреобразователь с двумя термопарами, НСХ преобразования L, длина погружаемой части 500 мм, длина наружной части 160 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 1,2 мм, защитная гильза до 16 МПа:
"Преобразователь термоэлектрический 2ТПL-500/160.021, ТУ 4211-004-18121253-95".
Условное обозначение ВТ
Примеры записи при заказе и в документации другой продукции, в которой ВТ могут быть применены:
- вставка с одной термопарой, НСХ преобразования К, длина L3=426 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 0,7 мм:
"Вставка термометрическая ВТК-426.01 ТУ4211-004-18121253-95"; - вставка с двумя термопарами, НСХ преобразования L, длина L3=686 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 1,2 мм:
"Вставка термометрическая 2ВТL-686.02, ТУ 4211-004-18121253-95".
