Элементы термоэлектрические чувствительные ЭЧП, ЭЧМ

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики

Параметр	Значение
Параметр	ЭЧП	ЭЧМ
диапазон измеряемых температур, °C	-200...+600	-50...+180
номинальная статическая характеристика	50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000	50М, 100М
класс допуска	А, В, С	В, С
время термической реакции, с	1; 1,5; 15	5; 15
степень защиты от пыли и воды	IP00
материал защитной арматуры	синоксаль 49 или 5М-4, латунь, сталь	латунь, сталь
номинальное значение a, °C^-1; (W₁₀₀)	0,00391; (1,3910) 0,00385; (1,3850)	0,00428; (1,4280)
устойчивость к вибрации	группа исп. N3, F3, V3
вид климатического исполнения	У3, Т3
наработка на отказ	ЭЧП - 200000 ч., ЭЧМ - 100000 ч. (-50:+150°С) и 15000 (-50:+180°С)

Описание

Назначение

Для измерения температуры твердых, сыпучих и газообразных сред.

Схемы соединений

Схема 2 Схема 2/2

Пример записи при заказе

"Элемент термометрический чувствительный платиновый ЭЧП-04"
"Элемент термометрический чувствительный медный ЭЧМ-31"

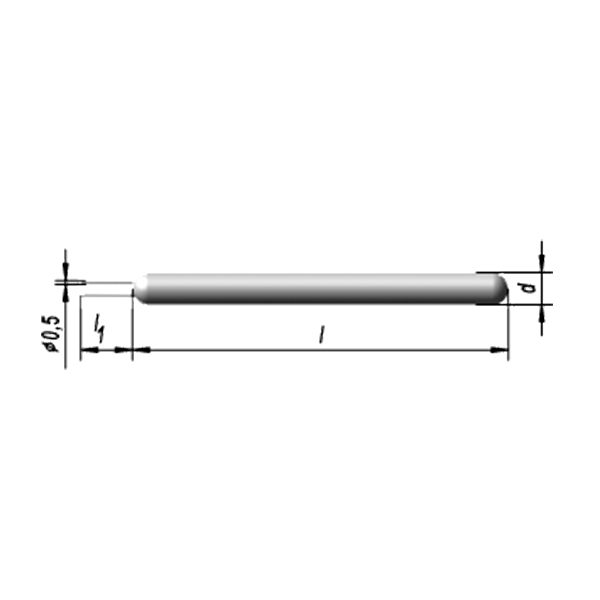

Рис. 1. Материал корпуса - керамика

Рис. 2. Материал корпуса - нержавеющая сталь, латунь

Рис. 3

Усредненные нормы содержания драгметаллов в ЭЧП

НСХ	Платина, г ГОСТ 12341-81	Родий, г ГОСТ 12342-81
50П	0,3721	0,0211
50П	0,1860	0,0106
100П	0,2066	0,0106
100П	0,4133	0,0211

Таблица

Конструктивное исполнение	Материал корпуса	W100	Размеры, мм			НСХ	Класс допуска	Рис.	Показатель тепловой инерции	Схема	Материал выводов и диаметр	Диапазон измеряемых температур, °С
Конструктивное исполнение	Материал корпуса	W100	d	l	^l1	НСХ	Класс допуска	Рис.	Показатель тепловой инерции	Схема	Материал выводов и диаметр	Диапазон измеряемых температур, °С
ЭЧП
-04						50П	A
-05		1,3910				50П	B
-06		1,3910				100П	A
-07	керамика					100П	B			2/2
-59	керамика					Pt50	A			2/2
-60		1,3850		55		Pt50	B
-61		1,3850		55		Pt100	A
-62			4,7		7,5	Pt100	В		1,5		Платина	-200...+600
-11			4,7		7,5	50П	A		1,5		d=0,5	-200...+600
-12						50П	B
-13						100П	A
-14	керамика	1,3910				100П	B			2
-40	керамика	1,3910				50П	A			2
-41				40		50П	B
-42				40		100П	A
-43						100П	B
-70		1,3910					А
-71		1,3910				50П	В
-80		1,3850		22		Pt50	В
-72		1,3910		22			А
-73		1,3910				100П	В
-81	латунь	1,3850	5		10	Pt100	В	2	15	2	Медь	-50...+180
-74	латунь	1,3910	5		10		А	2	15	2	d=0,5	-50...+180
-75		1,3910		28		500П	В
-82		1,3850				Pt500	В
-76		1,3910					А
-77		1,3910		38		1000П	В
-83		1,3850				Pt1000	В
-20							А
-21						50П	В
-22							С			2
-23							А			2	Платина d=0,5
-24	керамика	1,3910	3,5	28	8,5	100П	В	1	1			-50...+400
-25							С
-26							А
-27						50П	В			2/2
-28							С
-102				10								-50...+400
-103		1,3850	3,5	15	6	Pt500	В				Серебро	-50...+400
-93		1,3850	3,5	10	6	Pt500	В				d=0,3	-50...+200
-94	сталь			15				2	15	2		-50...+200
-86	сталь					50П	В	2	15	2
-87		1,3910	3	35	30	50П	С				Медь	-50...+180
-88		1,3910	3	35	30	100П	В				d=0,5	-50...+180
-89						100П	С
-170	латунь					50П					Медь d=0,5
-172	+диэлектрик основание	1,3910	5	12	6	100П	В	3	8	2	Медь d=0,5	-50...+180
ЭЧМ
-31				50		50М	В					-50... + 150
-32				50	30	50М	С				ПЭТ-имид	-50... + 180
-34				80	30	100М	В				d=0,5	-50... + 150
-35				80		100М	С					-50... + 180
-36	латунь			25	80	50М	С				МГТФ 0,35	-50... + 180
-150						50М	В					-50... + 150
-151			5			50М	С		15		Медь	-50... + 180
-152		1,4280				100М	В	2		2	d=0,5	-50... + 150
-153				22	10	100М	С					-50... + 180
-158	сталь			22	10	50М	В					-50... + 150
-159						50М	С				Медь	-50... + 180
-160						100М	В				d=0,5	-50... + 150
-161						100М	С					-50... + 180
-120			3	45	30	50М	В		5		ПЭТ-имид	-50... + 150
-121			3	45	30	50М	С		5		d=0,5	-50... + 180
-173	латунь						В				Медь d=0,5	-50... + 150
-174	+диэлектрик основание	1,4280	5	12	6	50М	С	3	8	2	Медь d=0,5	-50... + 180
