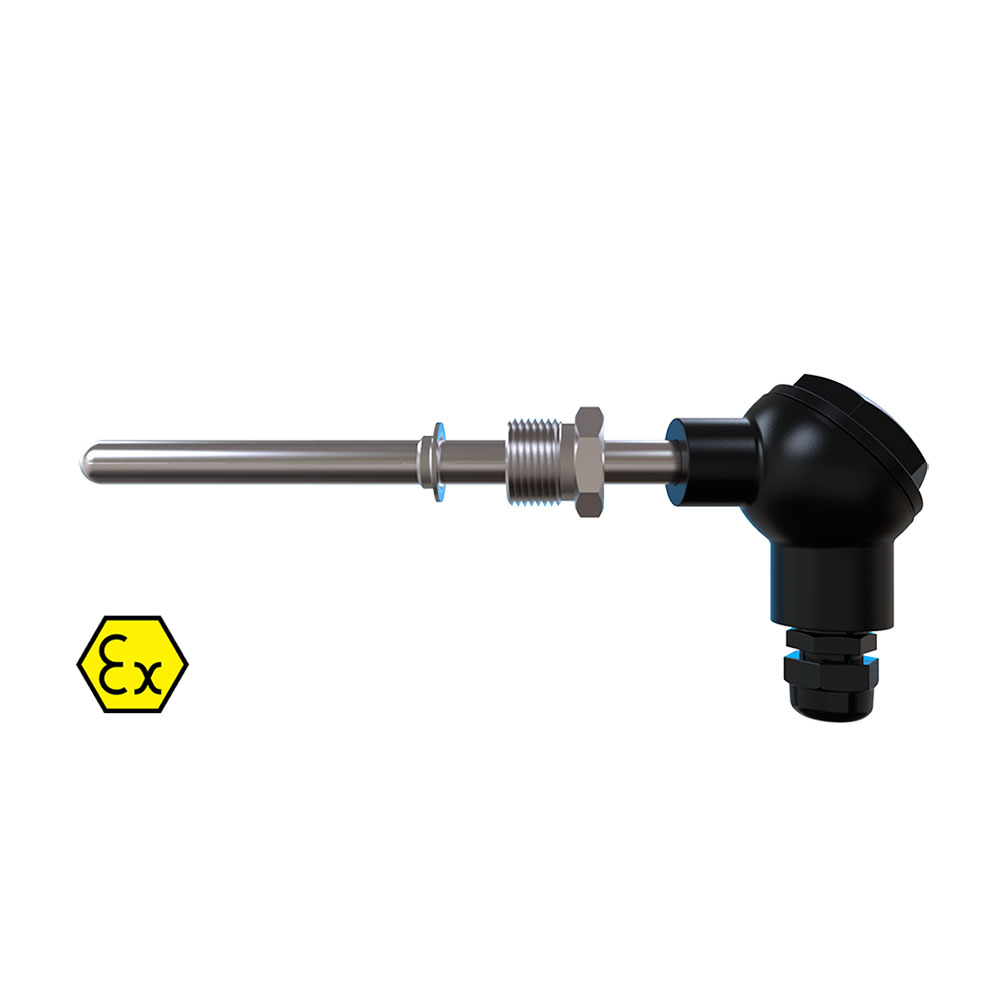

ДТСхх5 термосопротивления с коммутационной головкой EXIA

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики ДТСхх5

Характеристики	ДТСхх5-ЕХ			ДТС125Л-ЕX
Номинальная статическая характеристика (НСХ)	50М, 100М	50П, 100П	PT100, PT1000	50М, 100М	50П, 100П	PT100, PT1000
Диапазон измеряемых температур:
- класс допуска А		–100…+450 °C	–30…+300 °C		–60…+100 °C	–30…+100 °C
- класс допуска В и С	–50…+180 °C	–196…+500 °C	–50…+500 °C	–50…+100 °C	–60…+100 °C	–50…+100 °C
Температура окружающей среды
- для температурных классов Т5…Т1	–60…+85 °C
- для температурных классов Т6	–60…+80 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Материал коммутационной головки	пластмассовая, металлическая
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP54 (IP65 – для датчиков с металлической головкой)
Средний срок службы	не менее 10 лет
Маркировка взрывозащиты	0Ex ia IIC T1...T6 Ga
Параметры искробезопасных электрических цепей	U_i=10,2 В; I_i=200 мA; L_i=0,75 мкГн; С_i=2,75 мкФ

Описание

Назначение ДТСхх5

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная

электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
