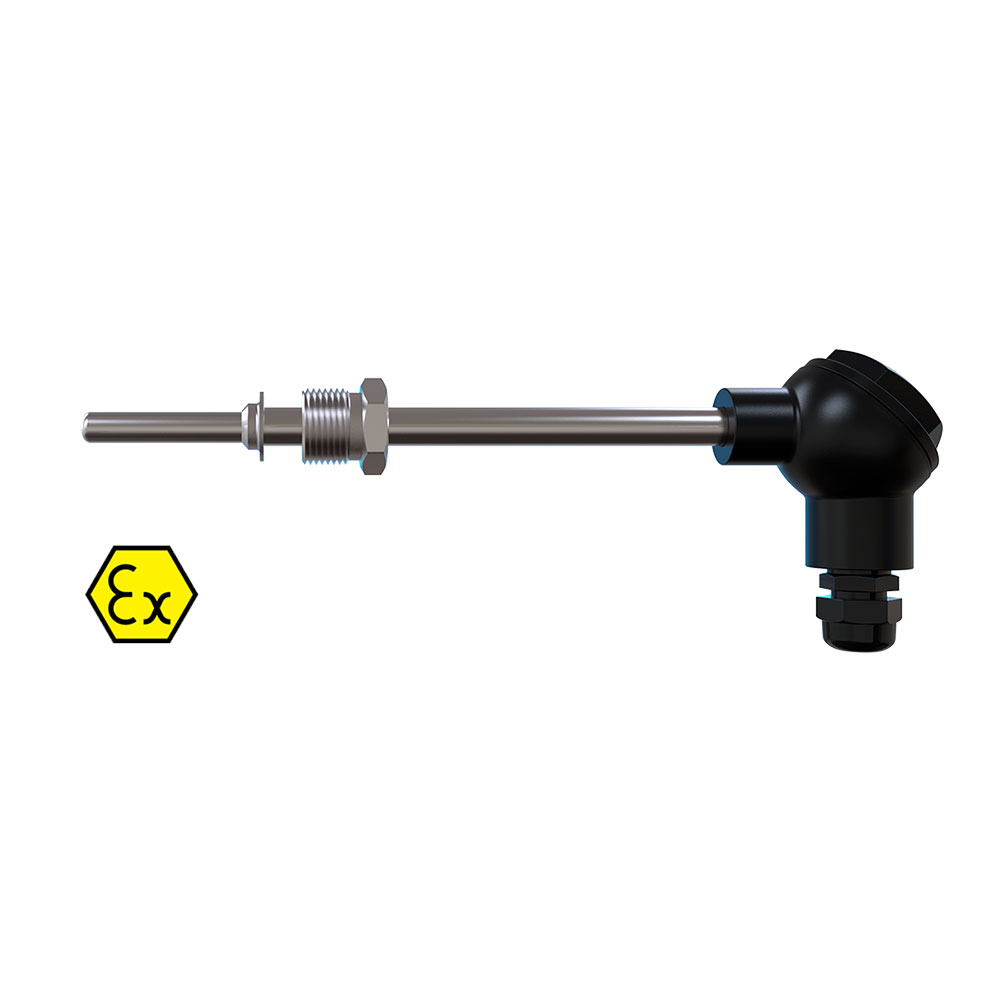

ДТПХхх5 термопары проволочные с коммутационной головкой EXIA

Наличие по запросу

Цена по запросу

Оформить заказ

Назначение ДТПХхх5

Характеристика	Значение
	ДТПLхх5	ДТПКхх5
Номинальная статическая характеристика (НСХ)	L (ХК) хромель-копель	K (ХА) хромель-алюмель
Рабочий диапазон измеряемых температур	-40...+600 °С	-40…+800°С -40…+900°С
Условное давление	0,4…10 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный неизолированный
Диаметр термоэлектродной проволоки	0,5 мм; 0,7 мм; 1,2 мм
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем	20 с
- с неизолированным рабочим спаем	10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	сталь 12Х18Н10Т сталь 10Х23Н18
Степень защиты по ГОСТ 14254	IP54
Маркировка взрывозащиты	0Ex ia IIC T1...T6
Параметры искробезопасных электрических цепей	U_i=30 В; I_i=120 мA; L_i=0,15 мГн; С_i=0,15 мкФ

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
			1000	2000
			1200	100
		1,5	800	10000
			1000	1000
			1100	200
		1,2	800	10000
			1000	500
			1100	200
		0,7	800	6000
		0,7	1000	300
		0,5	800	1000
		0,5	1000	100
		0,3; 0,2	600	10000
		0,3; 0,2	800	200
ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
		5,0; 3,2; 1,5	800	1000
		1,2; 0,7	600	10000
		1,2; 0,7	800	500
		0,5	600	5000
		0,3; 0,2	600	1000

Описание

Назначение ДТПХхх5

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава;
120 °С – для головок из полиамида
