Многофункциональные шумомеры, виброметры, анализаторы спектра Экофизика-110А

Наличие по запросу

Цена по запросу

Оформить заказ

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении "110А-Белая"

Параметр	Значение
Количество аналоговых входов	1
Разъем	Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов	0 В, 200 В
Совместимые первичные преобразователи	Микрофоны с предусилителями Р200, Р110 IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE Антенны П6-70, П6-71
Питание первичных преобразователей	+/-18 В (биполярное), ток до 10 мА
Частотный диапазон	0,5 Гц - 50 кГц
Диапазон входных напряжений	+/-18 В (пик)
Совместимые наборы измерительных программ	Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN
Питание	автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память	энергонезависимая, более 4 гигабайт
Клавиатура	пленочная
Индикатор	TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50 С
Интерфейс	USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур	от минус 10 С до +40 С
Рабочая относительная влажность	до 90 % при +40 °С (без конденсата)
Атмосферное давление	от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей)	238 мм х 86 мм х 35 мм
Масса	не более 600 г

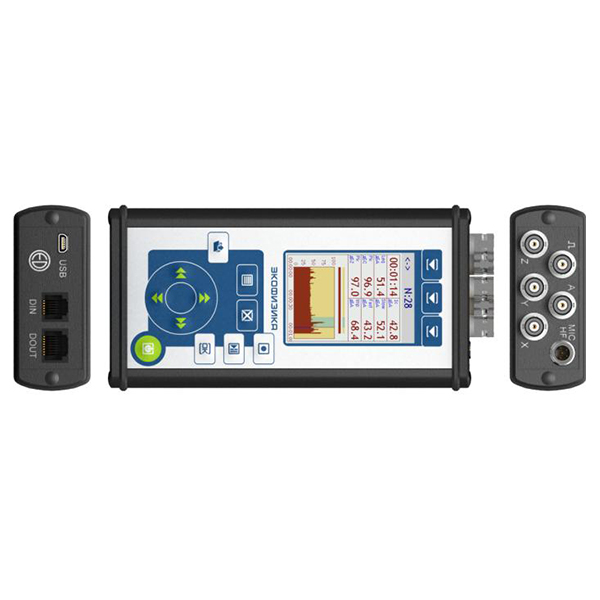

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении "HF-Белая"

Параметр	Значение
Количество аналоговых входов	6
Вход MIC
Разъем	Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов	0 В, 200 В
Совместимые первичные преобразователи	Микрофоны с предусилителями Р200, Р110, IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE, антенны П6-70, П6-71
Питание первичных преобразователей	+/-18 В (биполярное), ток до 10 мА
Частотный диапазон	0,5 Гц - 500 кГц
Диапазон входных напряжений	+/-18 В (пик)
Вход А
Разъем	BNC
Электрические характеристики	- в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC). - в режиме «по напряжению»: входное напряжение ±18 Впик, входное сопротивление: 4 кОм
Частотный диапазон	0,4 – 500000 Гц (режим по напряжению); 0,4-10000 Гц (режим IEPE)
Собственные шумы	не более 30 нВ/√Гц
Входы X, Y, Z
Разъем	BNC
Тип	IEPE
Электрические характеристики	3 мА (питание), входное напряжение ±2,3 В (AC)
Частотный диапазон	0,4-10000 Гц
Вход TTL
Разъем	BNC
Диапазон входных напряжений	0-5 В
Частотный диапазон	100 - 500000 Гц
Общие характеристики
Совместимые наборы измерительных программ	Инженерная виброакустика ЭФБ-HF, Санитарная виброакустика ЭФБ-HF, Цифровые измерители-DIN
Питание	автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память	энергонезависимая, не менее 4 гигабайт
Клавиатура	пленочная
Индикатор	TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50 С
Интерфейс	USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур	от минус 10 С до +40 С
Рабочая относительная влажность	до 90 % при +40 °С (без конденсата)
Атмосферное давление	от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей)	175 мм х 86 мм х 35 мм
Масса	не более 540 г

Технические характеристики прибора Экофизика-110А в качестве шумомера

Базовая комплектация для работы в качестве шумомера интегрирующего-усредняющего 1 класса:

Индикаторный блок Экофизика-D, оснащенный измерительным модулем "110А" или "HF" .
Предусилитель микрофонный*.
Микрофонный капсюль*.
Руководство по эксплуатации, паспорт.
Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.
Рекомендуемый акустический калибратор: CAL200, АК-1000 (поставляется дополнительно).

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301.
Предусилитель Р110; микрофонный капсюль МР201.

Параметр	Значение
Класс точности	1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции	A, C, Z, AU; G, FI (общий УЗД инфразвука)
Временные характеристики	F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)
Измеряемые параметры	текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)	17,0 дБА; 22,0 дБС; 26,0 дБZ
Максимальные измеряемые уровни звукового давления	139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201); 160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)	22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора Экофизика-110А в качестве виброметра

Базовая комплектация прибора Экофизика-110А в качестве измерителя общей и локальной вибрации:

Индикаторный блок Экофизика-D, оснащенный измерительным модулем "110А" (1-канал) или "HF" (до 4 каналов).
Адаптер 110А–IEPE (для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра для вариантов исполнения "110А").
Вибропреобразователь АР2037, АР98, АР2082М, 317А41, АР2038Р.
Руководство по эксплуатации.
Паспорт-формуляр.
Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.

Параметр	Значение
Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1...L99
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с²	По входу MIC: 58 - 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh). По входам X, Y, Z: 59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

Технические характеристики прибора Экофизика-110А в качестве 1/n-октавного анализатора спектра

Параметр	Значение
Удовлетворяемые стандарты и показатели точности	Класс 1 по МЭК 61260
Наборы фильтров	октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров	ОбВиб-Эко-1,-3: 1 Гц - 125 Гц ЛокВиб-Эко-1, -3: 8 Гц - 1000 Гц ЭкоЗвук: 2 Гц - 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров	ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 - 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 - 1250 Гц Анализ-4-EF: 0,8 - 10000 Гц ЭкоЗвук: 1,6 - 20000 Гц Ультразвук-40к: 25 - 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц - 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров	Анализ 1/12: 102 - 9800 Гц
Линейный рабочий диапазон октавных фильтров	102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	в диапазоне 0,8 - 125 Гц: 110 дБ в диапазоне 25 - 40000 Гц: 104 дБ в диапазоне 25 Гц - 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров	109 дБ
Максимальное измеряемое входное напряжение	MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ

Технические характеристики прибора Экофизика-110А в качестве узкополосного анализатора спектра

Измеряемые параметры

Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в диапазоне частот от 2 Гц до
45 000 Гц (режим "Микровольтметр") и до 500 кГц (режим "Селективный вольтметр").
Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы "Микровольтметр", "БПФ-1").
Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, -E300).
Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (П6-70-H400, -H300; П6-71-Е400, -E300).

Параметры узкополосного полосового анализа (режимы "Микровольтметр", "Селективный вольтметр")

Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц.
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц.
Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц.
Пределы погрешности определения среднеквадратичного значения
- в диапазоне 2 Гц – 10 Гц: не более 3%;
- в диапазоне 10 Гц – 10 кГц: не более 1,5%;
- в диапазоне 10 кГц – 45 кГц: не более 2%;
- в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы "Микровольтметр", "БПФ-1")

Количество точек в окне анализа: 1024.
Объем выборки (в зависимости от диапазона анализа): от 375 до 96000.
Количество усреднений (в зависимости от диапазона анализа): от 1 до 256.
Количество линий БПФ, выводимых на индикатор: 200.
Величина перекрытия окон БПФ: 87%.
Диапазон ZOOM: от 4 до 32.
Усреднение: линейное, линейное с накоплением.
Временное окно: модифицированное Flap-Top (ISO 18431).
Диапазон частот: 1 Гц - 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71

H-фильтры
- Фильтры H25, H50, H75 … H675.
- Фильтр H5-2000.
- Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
- Фильтр H10-30k.
- Фильтр H2-400k (исполнение HF).
Декадные фильтры
- 30-300 Гц.
- 300 – 3000 Гц.
- 3 – 30 кГц.
- 30-300 кГц (исполнение HF).⁠

Описание

Номер в Госреестре СИ РФ: 48906-12 (Беларусь: РБ 03 12 5014 12).

Новый регистрационный номер в реестре СИ Республики Казахстан: KZ.02.03.07711-2017/48906-12 (действует до 30.09.2021)

Описание Экофизика-110А

Экофизика-110А – это портативные приборы, объединяющие в себе функции шумомера, многоканального виброметра, анализатора спектра. Экофизика-110А выпускается в двух исполнениях: HF (Белая) и 110А (Белая).

Функции Экофизика-110А

Прямое подключение микрофонов, вибродатчиков и измерительных антенн
Измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
Измерение воздушного ультразвука (до 40 кГц и до 100 кГц в зависимости от микрофона)
Измерение инфразвука
Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно)
Октавный, 1/3-октавный и 1/12-октавный анализ
Функции БПФ и селективного микровольтметра-частотомера
Металлический корпус, прочность к внешнему воздействию
Автоматическая запись в память результатов измерений и оцифрованных сигналов
Режим постобработки записанных сигналов
Энергонезависимая память 4 гигабайта
Канал телеметрии, дистанционное управление и работа с прибором
Подключение цифровых измерительных преобразователей

Особенности Экофизика-110А

Количество аналоговых каналов: 4 (исполнение HF) или 1 (исполнение 110А-Белая)
Одновременное измерение шума и трехкомпонентной вибрации (исполнение HF)
Одновременное измерение спектров по четырем каналам в диапазоне частот до 10 кГц (исполнение HF)
Одновременное измерение звука и воздушного ультразвука
Одновременное измерение звука и инфразвука

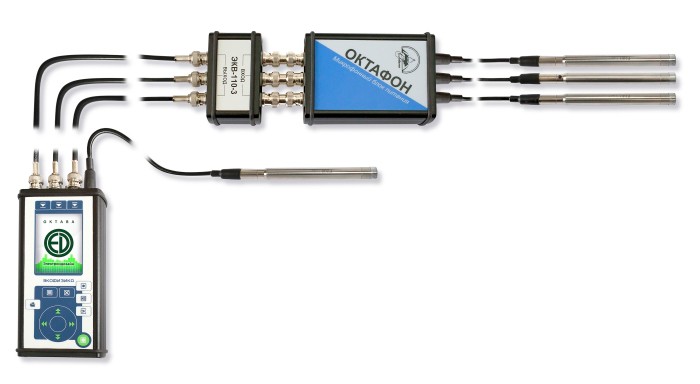

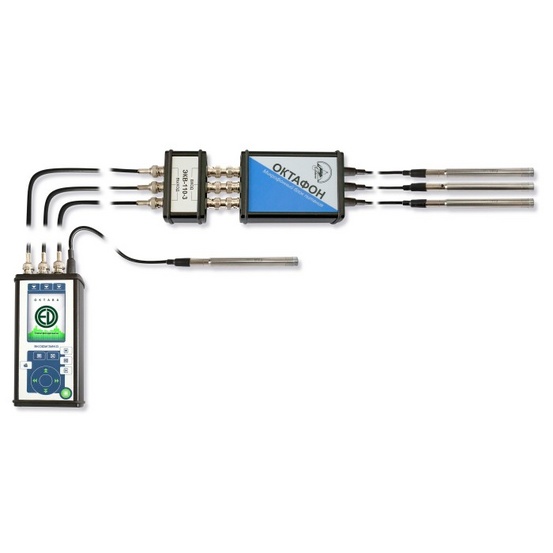

Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц (исполнение HF)
Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В)
Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей
Измерение электромагнитных полей в диапазоне частот до 400 кГц (исполнение HF)
Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности прибора в исполнении Экофизика-110А (Белая)

Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
Список доступных датчиков открывается непосредственно в измерительной программе.
Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
Многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные.
Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
Постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера.
Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
Встроенный блокнот - рабочий журнал измерений в текстовом формате.
1/3-октавный анализ с экранными коррекциями спектра.
Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
USB Audio – функция цифрового микрофона.
Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения прибора Экофизика-110А (Белая)

Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий.
Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт.
Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций.
Измерение звукоизоляции.
Оценка воздействия вибрации на здания и сооружения.
Аттестация помещений.
Научно-исследовательские и опытно-конструкторские работы.

Экофизика-110А. Исполнение "110А-Белая"

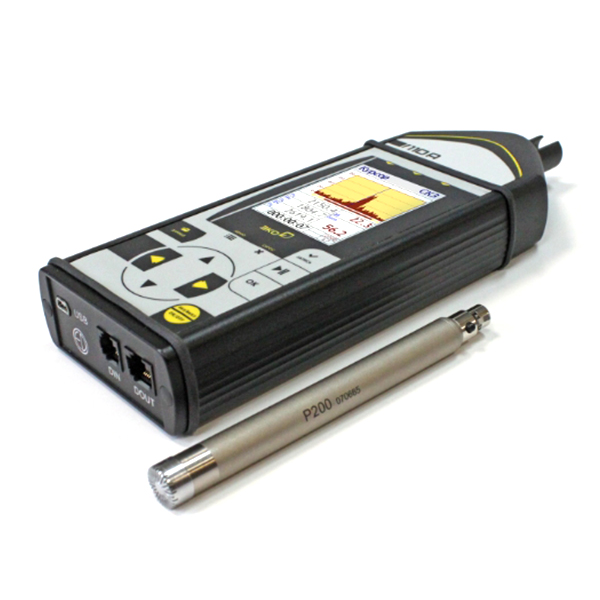

Прибор Экофизика-110А в исполнении "110А-Белая" оснащается одноканальным измерительным модулем с акустическим конусом и универсальным индикаторным блоком Белая Экофизика-D.

Наличие акустического конуса придает прибору в этом исполнении внешний вид классического шумомера. Акустический конус обеспечивает соблюдение требований стандартов для шумомеров 1 класса при непосредственном присоединении микрофонных предусилителей к разъему измерительного модуля.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входу измерительного модуля с помощью адаптера 110A-IEPE.

Вход измерительного модуля "110А" обеспечивает прямое подключение магнитной антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика-110А в исполнении "110А-Белая" ограничен частотой 50 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Набор измерительных программ "Инженерная акустика ЭФБ-110А"

Инженерная Акустика ЭФБ-110А - это типовой набор измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "110А-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Набор измерительных программ "Санитарная акустика ЭФБ-110А"

Санитарная акустика ЭФБ-110А - это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Экофизика-110А. Исполнение "HF-Белая"

Прибор Экофизика-110А в исполнении "HF-Белая" оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком Белая Экофизика-D.

Измерительный модуль "HF" имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC - с помощью адаптера 110A-IEPE.

Канал, который коммутируется входными разъемами MIC и A, имеет регулировку коэффициента усиления.

Это расширяет возможности пользователя. Например, в режиме 3-канальных измерений общей вибрации можно подключать 3-компонентный датчик к разъемам X, Y, Z или X, Y, A. Во втором случае можно переключать диапазоны по каналу А.

Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика-110А в исполнении "HF-Белая" ограничен частотой 400 кГц.

Набор измерительных программ "Инженерная виброакустика ЭФБ-НФ"

Инженерная виброакустика ЭФБ-HF - это типовой набор измерительных программ прибора Экофизика-110А в исполнении "HF-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Набор измерительных программ "Санитарная виброакустика ЭФБ-HF"

Санитарная виброакустика ЭФБ-HF это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "HF-Белая".

Цифровые измерители DIN. Набор измерительных программ

Набор "Цифровые измерители DIN" состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1. Для прибора Экофизика-110А в исполнении "110А-Белая" набор "Цифровые измерители DIN" не содержит программы из папки ОКТАФОН-110.

Примечание 2. Для прибора Экофизика-110В в исполнении "110В-Белая" набор "Цифровые измерители DIN" не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях "110А-Белая" и "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio, а прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Многоканальные измерения с применением блока Октафон-М

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):

Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.

	Прямое подключение IEPE- предусилителей	Подключение через микрофонный блок питания Октафон-М
Применяемые микрофонные предусилители	P410	Р200 P110
Применяемые микрофонные капсюли	Только преполяризованные MP201 или аналоги	Как преполяризованные, так и требующие внешней поляризации 200 В МК-265, ВМК-205 и аналоги МК-233, М-201 и аналоги МК301 и аналоги MP201
Возможная длина соединительных кабелей	до 10 метров	до 30 метров
Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам	Да	Да
Возможность измерения инфразвука	Нет	Да

Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:

Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 60 метров.
Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В(отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-110В используется адаптер прямого входа ЭКВ-110-3.

При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.

Прибор, исполнение	Режим	Измеряемые и регистрируемые параметры
Экофизика-110А, исполнение HF	Анализ-4-LF	Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц. Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
	Анализ-4-HF	УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу. Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)
	Анализ-4-EF	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 4-м каналам
	Регистр. 4Kх96кГц	Регистрация сигнала по 4-м каналам с темпом записи 96 кГц. Измеряемых параметров нет
Экофизика-110А, исполнение HF (Белая)	MXYZ: 1/3окт	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по четырём каналам. Экранные коррекции (для каждого из каналов): УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц; УЗД в 1/3-октавных полосах частот, взвешенные по А; Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
	MXYZ: БПФ-4	БПФ спектры звукового давления по 4-м каналам
	Регистратор	Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи. Измеряемых параметров нет
Экофизика-110В	Анализ-3-EF	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 3-м каналам
Экофизика-110В	Анализ-3-LF	УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц. Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
Экофизика-110В, исполнение (Белая)	XYZ:1/3окт	УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по трём каналам. Экранные коррекции (для каждого из каналов): УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц; УЗД в 1/3-октавных полосах частот, взвешенные по А; Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
	XYZ:БПФ-3	БПФ спектры звукового давления по 3-м каналам
	Регистратор	Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи. Измеряемых параметров нет
