- Описание
Номер в Госреестре СИ:
Россия: 47825-11 (срок действия продлен до 30.08.2021)
Белоруссия: РБ 03 13 4968 12
Казахстан: KZ.02.03.07736-2017/47825-11 продлен до 30.08.2021
Назначение П3-80

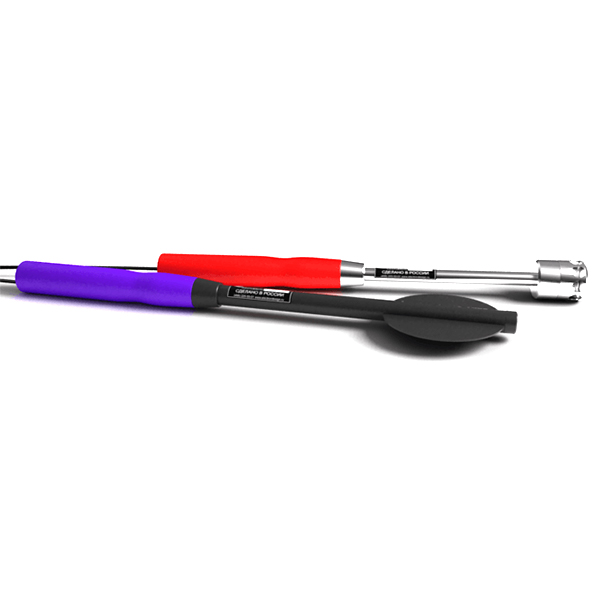

П3-80 - это обозначение прибора, включающего в себя цифровые преобразователи П3-80-ЕН500 и П3-80-Е (или хотя бы один из них) и индикаторный блок Экофизика-D. Индикатор Экофизика-D может быть интегрирован в измерители Экофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполнении Экотерминал.
Функции П3-80
- Измерение напряженности электростатических полей (П3-80-Е)
- Измерение напряженности низкочастотных электрических и магнитных полей (П3-80-ЕН500)
- Одновременное измерение напряженности поля в полосах частот промчастоты и её субгармоник, 5-2000 Гц (с режекцией 50 Гц), 2-400 кГц, 10-30 кГц
- Одновременное измерение напряженности поля в полосах частот 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц
- Автоматическая запись в память, усреднение, удержание максимума
Особенности П3-80
- Измерение переменных электрических и магнитных полей одной антенной (П3-80-ЕН500)
- Частотный анализ переменных электрических и магнитных полей
- Совместимость с индикаторными блоками приборов серии Экофизика
- Измерение напряженности и индукции переменного магнитного поля
Методика измерения напряженности переменных электрических и магнитных полей измерителем П3-80 (П3-80-ЕН500)
Методика измерений включена в руководство по эксплуатации измерителя П3-80: ПКДУ.411100.001РЭ.
Правила проведения измерений соответствуют действующим документам на методы измерения электрических и магнитных полей. Измерительная процедура по настоящей методике эквивалентна прямому измерению напряженности электрического или магнитного поля прибором ненаправленного приема с допустимой относительной погрешностью 20% (заключение метрологической экспертизы от 24.08.2016).
Диапазоны измерений по данной методике
| Режим фильтрации | Напряженность электрического поля | Напряженность магнитного поля |
|---|---|---|
| 50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) | 420 мВ/м... 100 кВ/м | 50 мА/м... 1,8 кА/м |
| 5-2000 Гц Реж50 | 2,0 В/м... 1,5 кВ/м | 100 мА/м... 100 А/м |
| 5-2000 Гц | 2,0 В/м... 1,5 кВ/м | 200 мА/м... 100 А/м |
| 10-30 кГц | 100 мВ/м... 500 В/м (1500 В/м в симметр. поле) | 5 мА/м... 100 /м |
| 2-400 кГц | 100 мВ/м... 20 В/м | 10 мА/м... 20 А,м |
| 30-300 Гц | 1 В/м... 100 кВ/м | 300 мА/м... 1,8 кА/м |
| 300-3000 Гц | 2 В/м... 1,5 кВ/м | 100 мА/м... 100 А/м |
| 3-30 кГц | 100 мВ/м... 500 В/м (1500 В/м в симметричном поле) | 5 мА,м... 100 А/м |
| 30 Гц... 300 кГц | 200 мВ/м... 20 В/м | 5 мА/м... 20 А/м |
Относительная расширенная неопределенность прямого однократного измерения при доверительной вероятности 95%
| Режим фильтрации | Расширенная неопределенность НЭ | Расширенная неопределенность НМП |
|---|---|---|
| 50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) | 23% | 23% |
| 5-2000 Гц Реж | 23% | 23% при H<0,2 А/м 20% при Н>=0,2 А/м |
| 5-2000 Гц | 23% | 27% при H<1 А/м 20% при Н>=1 А/м |
| 10-30 кГц | 20% | 20% |
| 2-400 кГц | 23% | 20% |
| 30-300 Гц | 23% | 27% при H<1 А/м 20% при Н>=1 А/м |
| 300-3000 Гц, 3-30 кГц, 30 - 300 кГц | 20% | 23% |
