- Описание
ИНТЕРФЕЙС

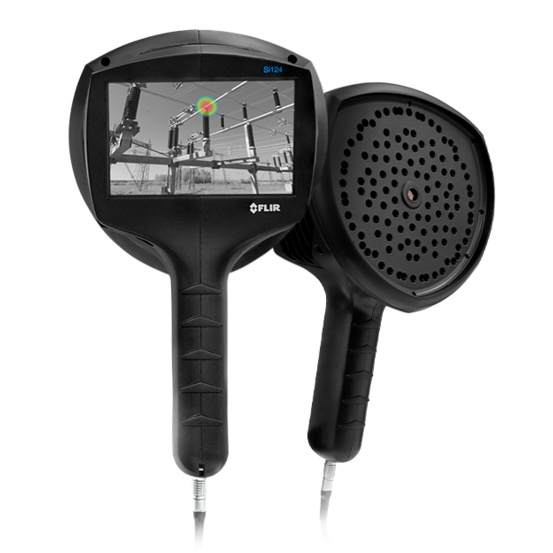

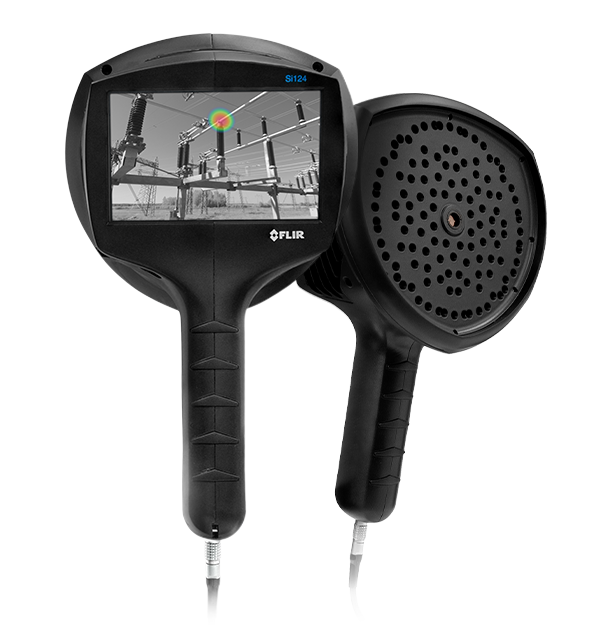

На главном экране пользовательского интерфейса отображается изображение с камеры с наложенной на него тепловой картой. На тепловой карте показано расположение самого сильного источника звука (режим с одним источником) или нескольких источников звука (режим с несколькими источниками). Это и есть утечки-неисправности, которые невозможно увидеть человеческому глазу, а на экране камеры они отчётливо видны в виде цветных изображений, на которых пользователь может точно определять источник звука и классифицировать проблему.

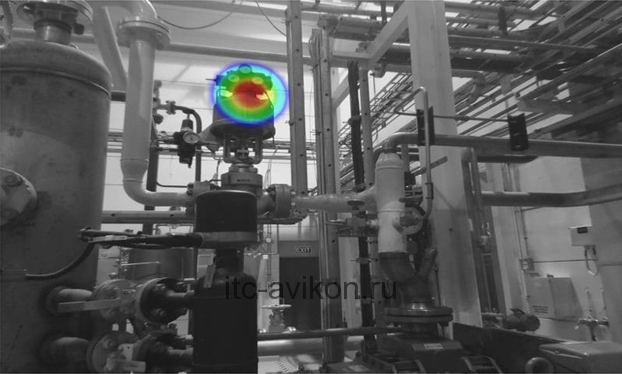

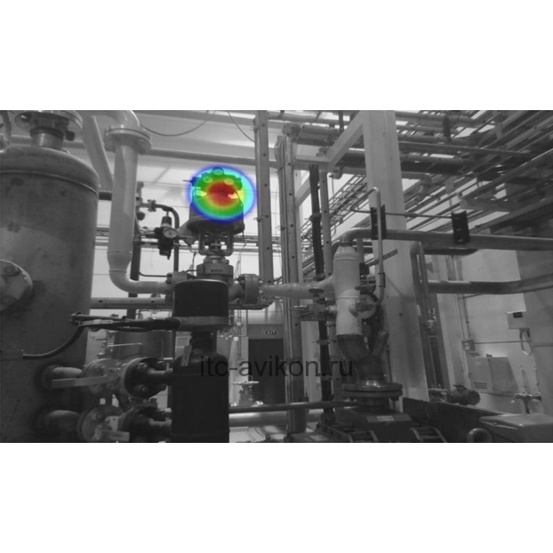

ТЕПЛОВАЯ КАРТА
В цветовом режиме локализации каждый источник звука имеет несколько различных цветов, от синего до красного. Центр источников звука отображается красным цветом, при этом, по мере удаления от центра источника звука, цвет постепенно сменяется на жёлтый, зелёный, голубой и синий. Цветовой режим локализации активен в режим «Ток». В цветовом режиме интенсивности каждый источник звука отображается одним цветом в соответствии с интенсивностью источника звука. Цветовой режим интенсивности активен в режиме «Воздух». Помимо тепловой карты, отображается местоположение самого сильного источника звука, обозначенное небольшим перекрестием. При создании моментального снимка производится запись звука, поступающего с направления, обозначенного перекрестием. Функция анализа в режиме реального времени для конкретных применений также будет использовать звук, поступающий с направления, обозначенного перекрестием.
ВИЗУАЛИЗАЦИЯ, КЛАССИФИКАЦИЯ, КОЛЛИЧЕСТВЕННАЯ ОЦЕНКА
Мгновенный расчет параметров, имеющих критическое значение для принятия решений, с помощью облачного программного обеспечения для анализа данных.
- Загрузка, хранение и резервное копирование данных; создание отчетов; проведение глубокого анализа с помощью облачного аналитического инструмента FLIR Acoustic Camera Viewer;
- Быстрое вычисление расчетных затрат, вызванных утечкой сжатого воздуха или вакуума.
ОБНАРУЖЕНИЕ УТЕЧЕК В 10 РАЗ БЫСТРЕЕ
Сокращение потерь газа и оптимизация производительности оборудования
- Определение точного местоположения дорогостоящих утечек в шумных промышленных средах;
- Мгновенный просмотр скорости утечки (л/мин или куб. фут/мин) и расчетных ежегодных потерь энергии;
- Увеличение срока службы компрессора за счёт исключения бесполезных затрат мощности.
ОБНАРУЖЕНИЕ УТЕЧЕК СЖАТОГО ВОЗДУХА
FLIR Si124-LD определяет утечки сжатого воздуха на основании звука, издаваемого утечкой. Различные доступные фильтры FLIR Si124 удаляют фоновый шум и концентрируются на ультразвуковых частотах, в диапазоне которых звук утечки обычно намного сильнее фонового шума. По звуку от обнаруженного источника FLIR Si124 определяет, является ли данный источник утечкой. При обнаружении утечки FLIR Si124 определяет ее размер. Оценка основана на правильной настройке пользователем расстояния до места утечки, а также на правильной настройке параметров, связанных с утечкой. Также FLIR Si124 будет отображать оценку ежегодной стоимости обнаруженной утечки. Фильтры «Высокие» и «Ультра» отфильтровывают фоновые шумы, концентрируясь на ультразвуковых частотах, в диапазоне которых лучше слышен звук утечки. Фильтр «SLM» усиливает звук утечек, дополнительно отфильтровывая звуки от многих характерных промышленных источников шума.
