- Описание

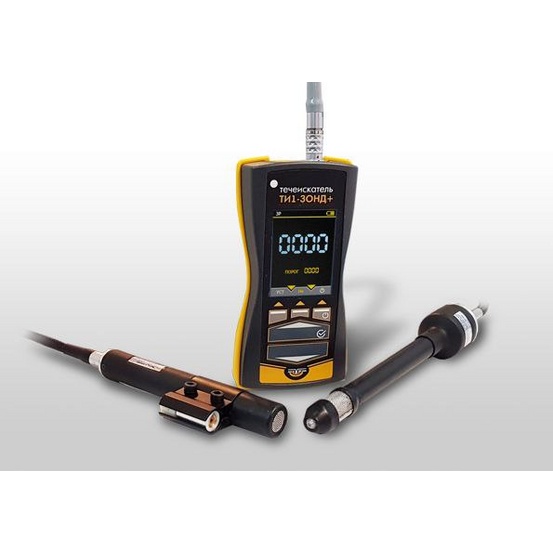

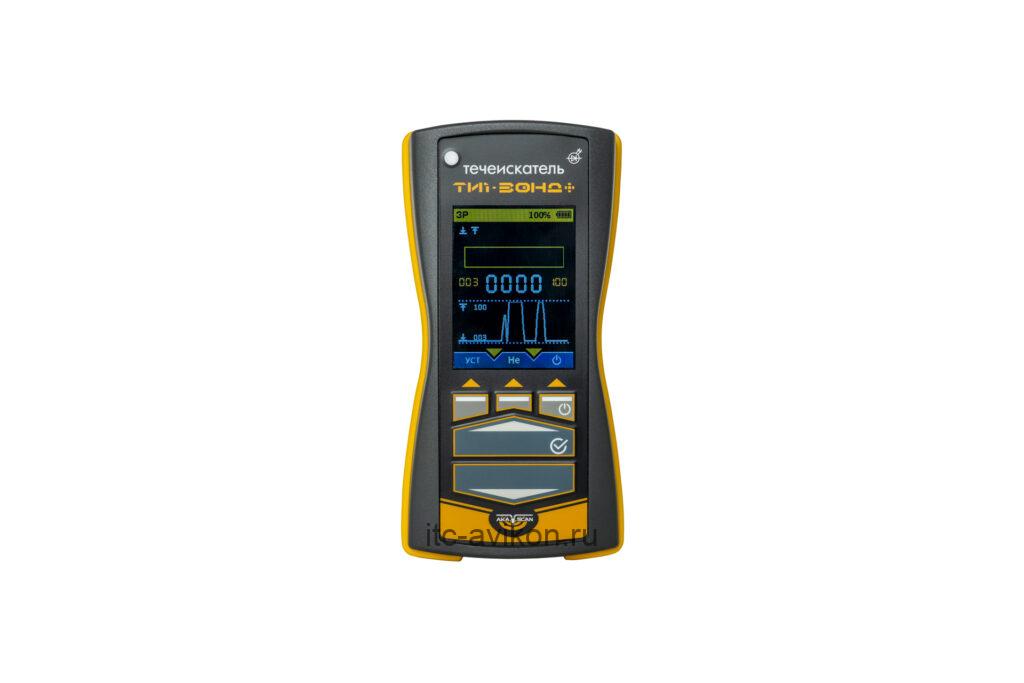

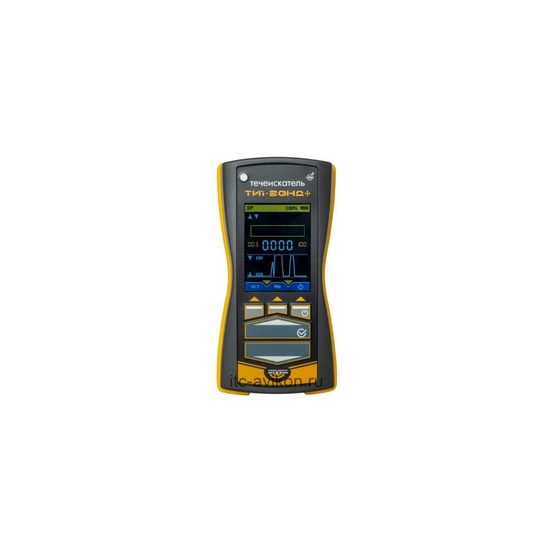

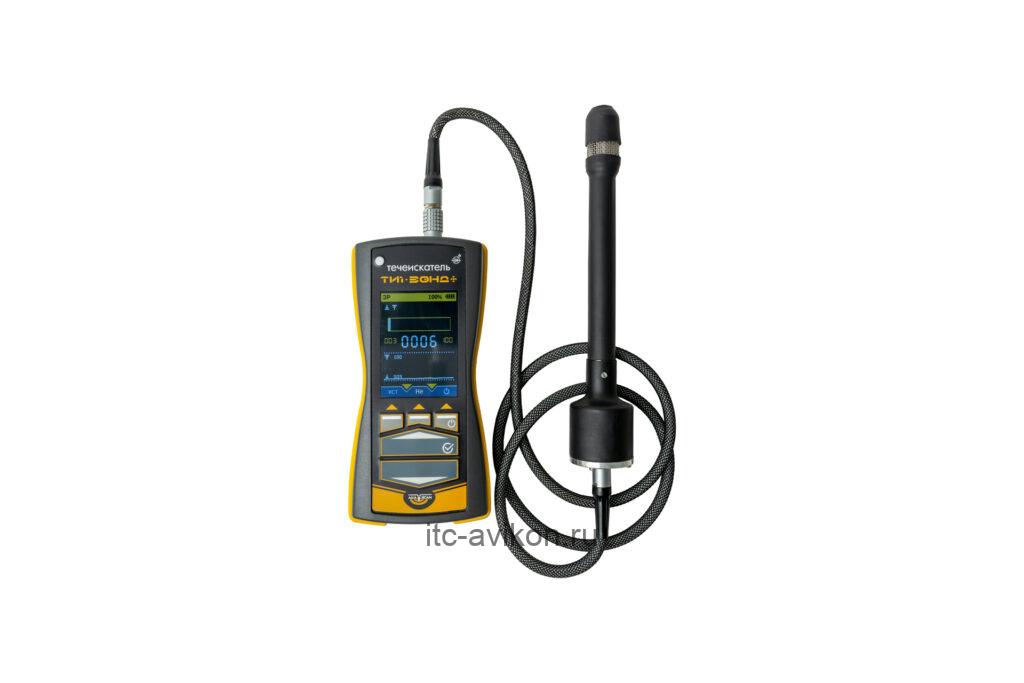

Портативный течеискательный комплекс «ТИ1 — ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, водорода, вакуума, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
Течеискатель «ТИ1 — ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ» ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:

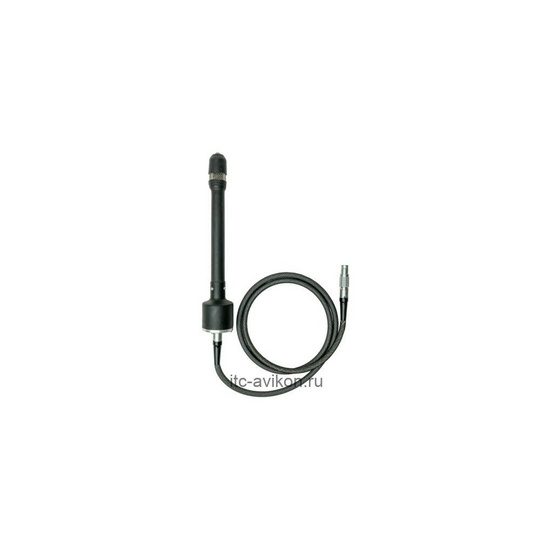

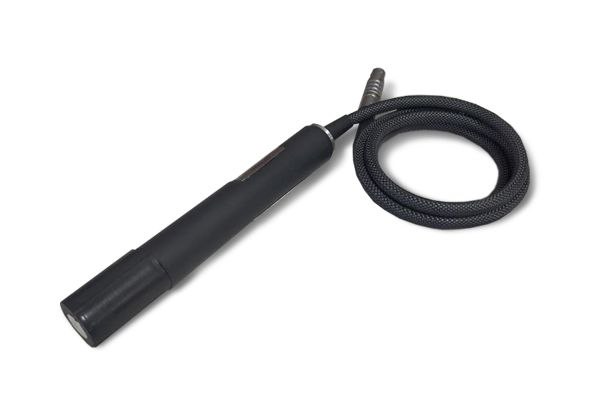

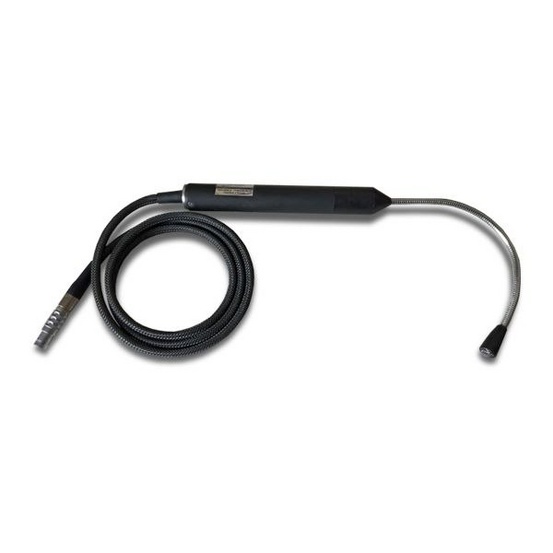

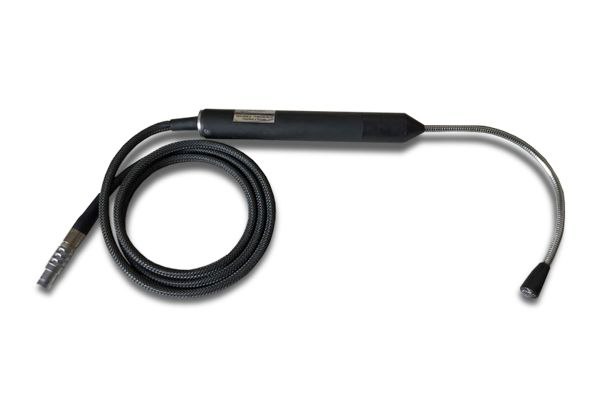

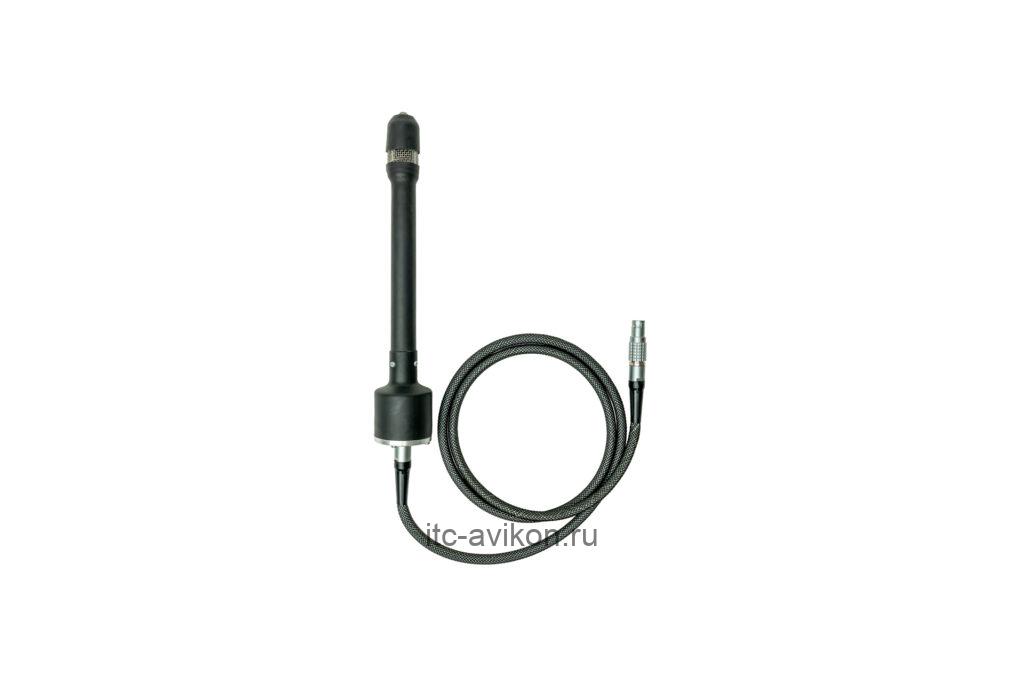

Гелиевый щуп (звукорезонансный метод) — поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).

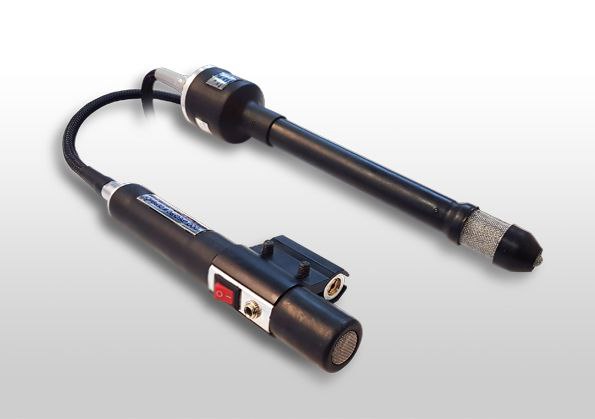

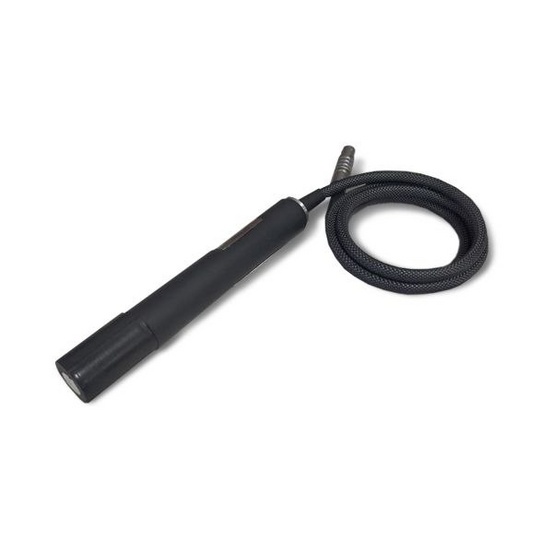

Ультразвуковой щуп (акустический метод) — поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Особенности ТИ1-ЗОНД:
- современная элементная база и высокопроизводительное цифровое ядро
- взрывозащищенное исполнение (опционально)
- большой ЖК индикатор 320 х 240 точек

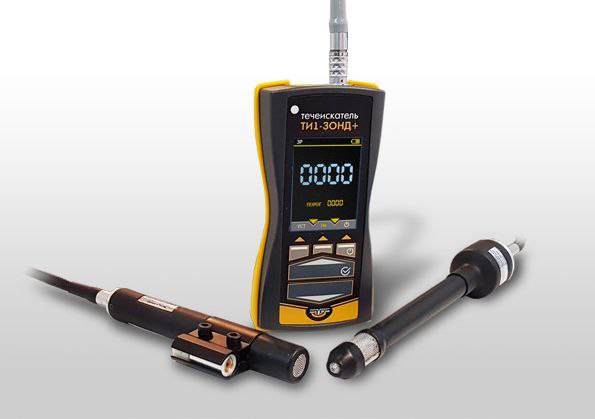

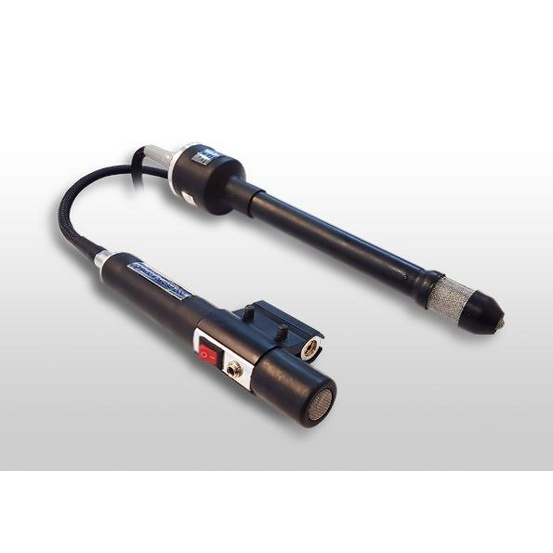

- два типа используемых щупов: гелиевый и ультразвуковой
- минимальный уровень выявляемой течи 0,05 г/год
- установка порога срабатывания после калибровки по контрольной течи

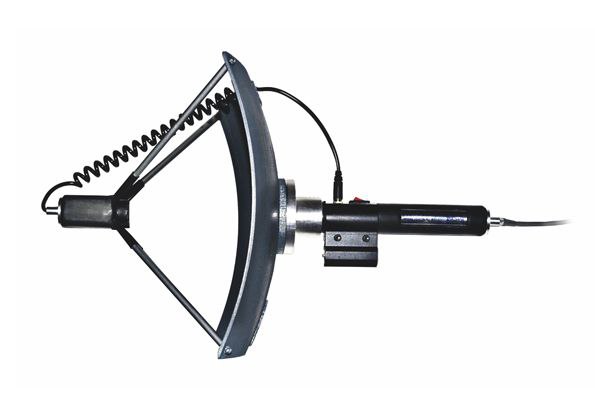

- лазерный целеуказатель места контроля (для ультразвукового щупа)

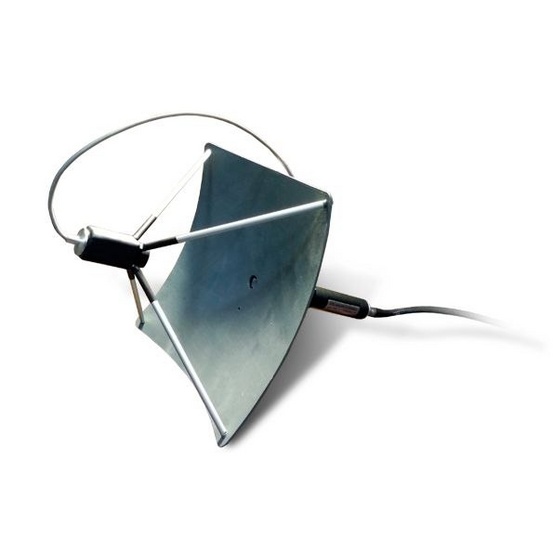

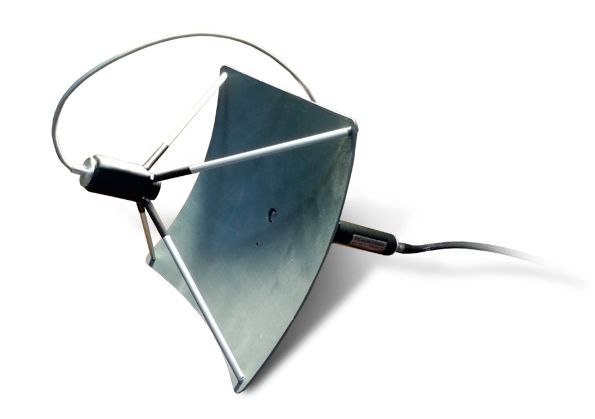

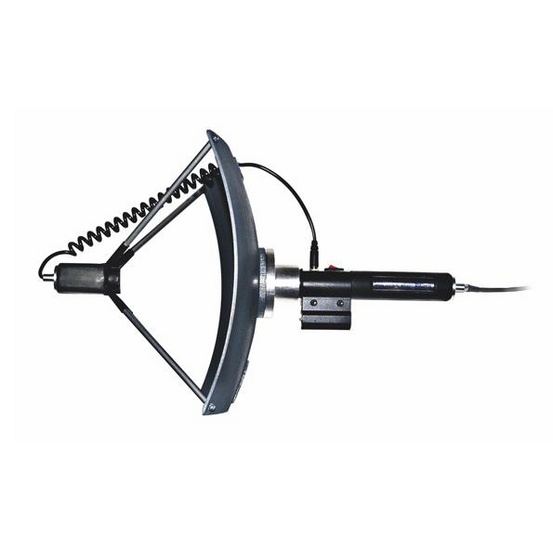

- поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
- сверхчувствительный поиск малых утечек при использовании гелиевого щупа
- высокая скорость контроля по сравнению с зарубежными аналогами.
- автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.

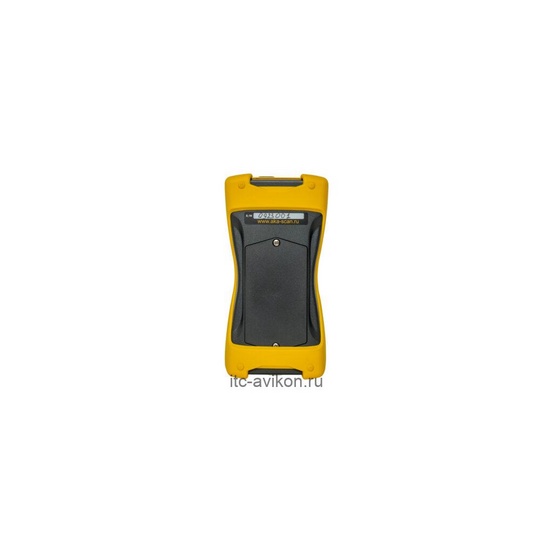

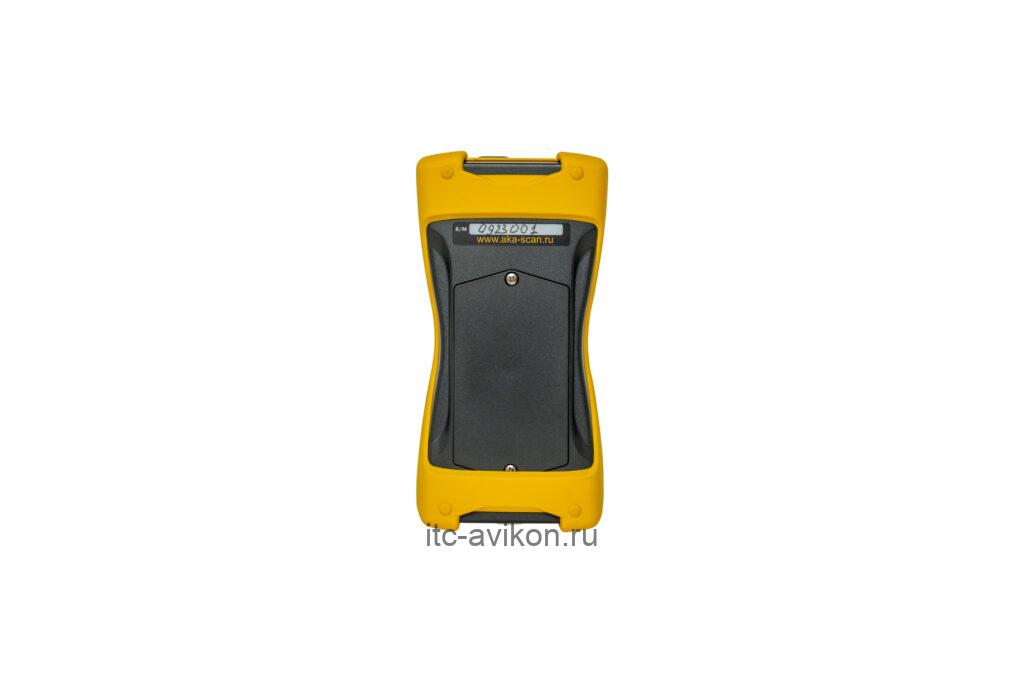

- прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP54
