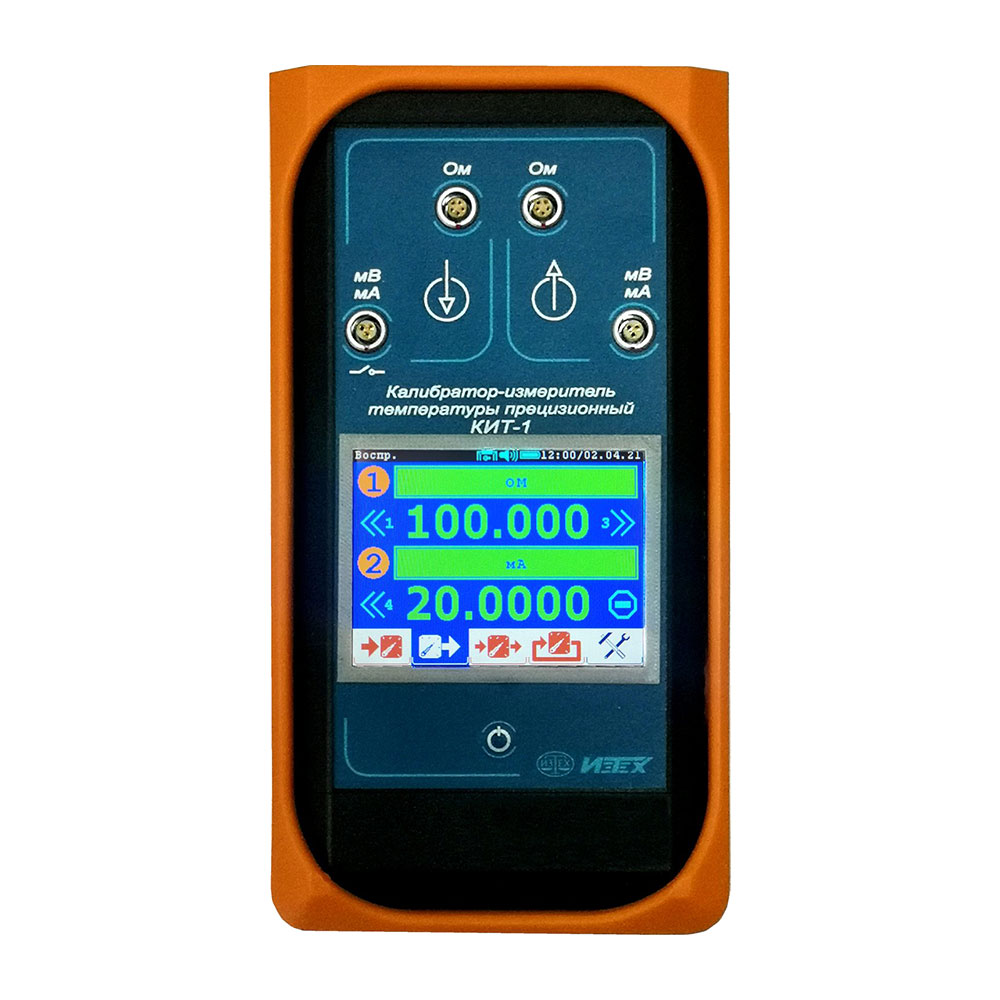

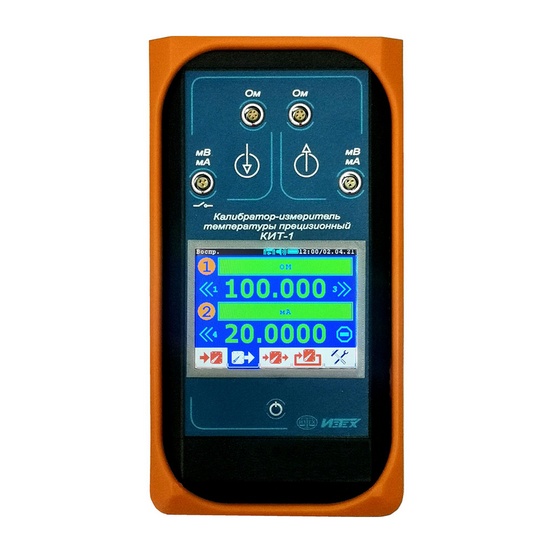

Калибратор-измеритель температуры прецизионный КИТ-1

Свойства КИТ-1

Датчики

• Термопреобразователи со­противле­ния с НСХ: 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000.
• Эталонные (образцовые) термопреобразователи сопротивления.
• Термоэлектрические преобразователи с НСХ: E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3.
• Эталонные (образцовые) термоэлек­трические преобразователи.
• Преобразователи измерительные: 0..5мА, 0..20мА и 4..20мА.

Описание КИТ-1

КИТ-1 имеет пять вкладок с режимами работы: «Измерение», «Воспроизведение», «Измерение/Воспроизведение», «Тестирование» и «Настройки».

Вкладка «Измерение» предназначена для реализации режима измерений по двум каналам. При этом первый канал может измерять активное сопротивление и сигналы от датчиков температуры (ТС и ТП), в том числе эталонных, а второй - напряжение и силу постоянного тока; сигналы от преобразователей измерительных и реле.

Вкладка «Воспроизведение» предназначена для реализации режима воспроизведения по двум гальванически развязанным каналам. При этом первый канал может воспроизводить активное сопротивление и эмулировать сигналы ТС в соответствии с НСХ по ГОСТ 6651-2009, а второй - воспроизводить напряжение и силу постоянного тока; эмулировать сигналы ТП в соответствии с НСХ по ГОСТ Р 8.585-2001 и преобразователей измерительных. При воспроизведении активного сопротивления или эмуляции ТС по 3-х (2-х) проводной схеме соединения в приборе реализована возможность измерения сопротивления подводящих проводов с последующим его учетом.

Для каждого типа воспроизводимых величин (Ом, мВ, мА, ТС, ТП, ПИ) КИТ-1 запоминает по пять значений, переключение между которыми осуществляется кнопками ‘«’ и ‘»’ на дисплее. Гальваническая развязка между каналами позволяет реализовать эмуляцию ТП с одновременной эмуляцией компенсационного ТС. Схемы соединения между каналами ТП и ТС могут быть различными.

Вкладка «Измерение/Воспроизведение» предназначена для реализации режима измерения по первому каналу (Ом, мВ, мА, ТС, ТП, ПИ, реле) и воспроизведения по второму (Ом, мВ, мА, ТС, ТП, ПИ). Каналы - гальванически развязаны.

Вкладка «Тестирование» предназначена для тестирования преобразователей измерительных и реле. В качестве входного сигнала для ПИ могут использоваться каналы эмуляции ТС или ТП. Точки тестирования задаются в процентах от диапазона ПИ. Число точек тестирования – от двух до шести. В качестве входного сигнала для реле могут использоваться каналы эмуляции ТС, ТП, а также сигналы: Ом, мВ и мА. КИТ-1 в автоматическом режиме находит пороги срабатывания (замыкания и размыкания) реле в заданном диапазоне.

Вкладка «Настройки» предназначена для ввода индивидуальных статических характеристик (ИСХ) преобразователей, выбора режима компенсации холодного спая (КХС) термоэлектрических преобразователей и редактирования других настроек прибора.

Для измерения температуры в качестве первичных преобразователей могут использоваться термопреобразователи сопротивления по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006) и термоэлектрические преобразователи с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функ- ции отклонения МТШ-90; термоэлектрических преобразователей ППО(S) со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры (ГОСТ Р 8.611-2005).

При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по стандартным или индивидуальным статическим характеристикам (ИСХ) преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен (КВД), полином девятой степени (T=C₀+C₁•R+C₂•R²+.., где R – сопротивление ТС) и таблица (до 20 точек). ИСХ ТП могут быть представлены в следующих форматах: полином девятой степени (T=C₀+C₁•U+C₂•U²+.., где U – термоЭДС ТП) и таблица (до 20 точек). При эмуляции ТС или ТП прибор переводит заданную температуру в соответствии с выбранной НСХ в «Омы» или «мВ», а затем воспроизводит рассчитанное значение.

В режиме измерения температуры при помощи ТП предусмотрены следующие виды компенсации холодного спая (КХС): «ТС» и «Термостат». КХС «ТС» предполагает, что компенсационный термометр расположен в тепловом контакте с холодным спаем ТП. В КИТ-1 необходимо ввести НСХ компенсационного ТС. КХС «Термостат» предполагает, что холодный спай ТП находится в термостате. Необходимо ввести температуру холодного спая в прибор.

В режиме эмуляции ТП предусмотрены следующие виды компенсации холодного спая (КХС): «ТС», «Термостат» и «Эмуляция ТС». КХС «ТС» предполагает, что компенсационный термометр подключен к измерительному входу КИТ-1 и находится в тепловом контакте с калибруемым прибором. В КИТ-1 необходимо ввести НСХ компенсационного ТС. КХС «Термостат» предполагает, что известна температура холодного спая эмулируемой ТП. Необходимо ввести температуру холодного спая в прибор. КХС «Эмуляция ТС» означает, что компенсационный ТС эмулируется КИТ-1. Необходимо выбрать НСХ и задать температуру.

Управляющая программа предназначена для программирования КИТ-1, управления его работой, считывания результатов измерений и создания файлов с результатами измерений.

Управляющая программа КИТ-1 имеет пять вкладок с режимами работы (по аналогии с самим прибором): «Измерение», «Воспроизведение», «Измерение/Воспроизведение», «Тестирование» и «Настройки». При изменении вкладки, режима работы, настроек программа автоматически передает команду в прибор. После этого КИТ-1 переходит к работе с новыми настройками.

Требования к компьютеру: операционная система – MS Windows 10, свободный последовательный порт USB.

Области применений

• Прецизионные измерения температуры. В этом применении КИТ-1 используется в качестве эталонного цифрового термо- метра как в комплекте с эталонным термопреобразователем сопротивления, так и в комплекте с эталонным термоэлектриче- ским преобразователем.
• Поверка и калибровка температурных каналов теплосчетчиков. В этом применении КИТ-1 используется в качестве много- значной меры электрического сопротивления (магазина сопротивлений) с возможностью воспроизведения электрического со- противления в соответствии с НСХ ТС, используемых в теплосчетчике.
• Поверка и калибровка термопреобразователей измерительных с унифицированным токовым выходом (ПИ). При этом один канал КИТ-1 используется в качестве эталонного цифрового термометра, а второй канал для измерения силы тока ПИ.
• Поверка и калибровка измерителей и регуляторов температуры.
• Поверка и калибровка миллиамперметров, милливольтметров и омметров.
• Автоматическое тестирование термореле с нахождением температур замыкания и размыкания.
• Автоматическое тестирование электронных блоков ПИ с определением погрешности в точках тестирования.
• Поверка активных барьеров искрозащиты 4… 20 мА (потребуется адаптер токовой петли КИТШ-5.2).
