- Описание

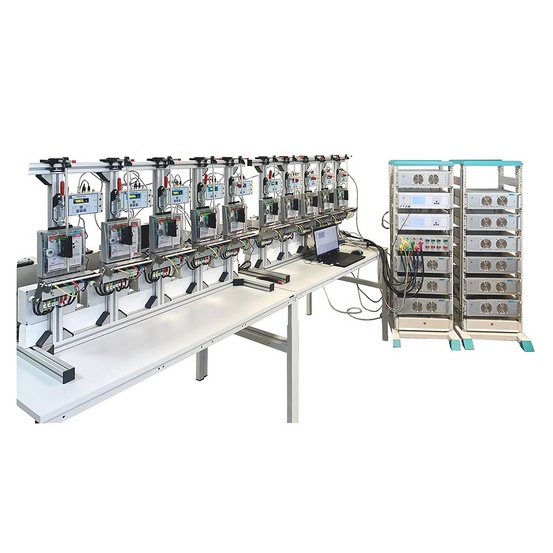

Назначение УППУ-МЭ21
Установка поверочная полуавтоматическая универсальная для калибровки и поверки счетчиков электроэнергии и электроизмерительных приборов.
Гос.реестр № 94696-25
МПИ 1 год
Классы точности: 0.02, 0.05.
Установки в зависимости от модификации применяются в качестве эталона при поверке:
| • | однофазных и трехфазных счетчиков активной и реактивной электрической энергии, (до 120 А; 100…400 В; кл.т. 0,05 и менее точных) |
| • | ЭлТА-счетчиков, выпускаемых по ГОСТ Р 56750-2015 кл.т. 0,5S; |
| • | однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии до 450 Гц кл.т. 0,05; |
| • | вольтметров до 1000 В, амперметров и измерительных преобразователей (до 450 Гц) в унифицированный сигнал по ГОСТ 26.011; |
| • | СИ с токоизмерительными клещами до 3000 А; |
| • | СИ показателей качества электрической энергии (ПКЭ), выпускаемых по ГОСТ Р 8.655–2009; |
| • | СИ мощности, напряжения и силы постоянного тока кл.т. 0,05 (100 А, 600 В). |
Установки в зависимости от модификации могут быть поверены по Государственным поверочным схемам для средств измерений в качестве эталона:
| • | 1 или 2 разряда по приказу Росстандарта от 23 июля 2021г. №1436 (Приложение А, Б, В, Г, Д, Е) «электроэнергетических величин в диапазоне частот от 1 до 2500 Гц» |
| • | 2 разряда по приказу Росстандарта от 17 марта 2022 г. №668 «силы переменного электрического тока от 1∙10-8 до 100 А в диапазоне частот от 1∙10-1 до 1∙10-6 Гц» |
| • | 2 разряда по приказу Росстандарта от 18 августа 2023 г. №1706 «переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10-1 до 2∙109 Гц» |
| • | 2 разряда по приказу Росстандарта от 01.10.2018 г. №2091 «постоянного электрического тока в диапазоне от 1∙10-16 до 100 А» |
| • | 3 разряда по приказу Росстандарта от 28.07.2023 №1520 «постоянного электрического напряжения и электродвижущей силы» |
Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018, ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.
Модификации установки
Установки комплектуются блоком генератора-синтезатора «Источник Энергоформа-3.1Э» и по заказу одним из эталонных приборов:
| • | Энергомонитор-3.1КМ (52854-13); |
| • | Энергомонитор-3.1КМ-Э (86936-22); |
| • | Энергомонитор-61850 (73445-18); |
Для поверки на местах эксплуатации ЭлТА-счетчиков (0,5S с ПКЭ класса S) выпускается установка переносного исполнения
Для калибровки и поверки счётчиков электрической энергии в автоматизированном режиме установки могут комплектоваться вычислителями погрешности ВП-3.1 и устройствами фотосчитывающими УФС.
Для удобства подключения поверяемых счётчиков установки могут комплектоваться универсальными устройствами для навески счетчиков «УНС3»

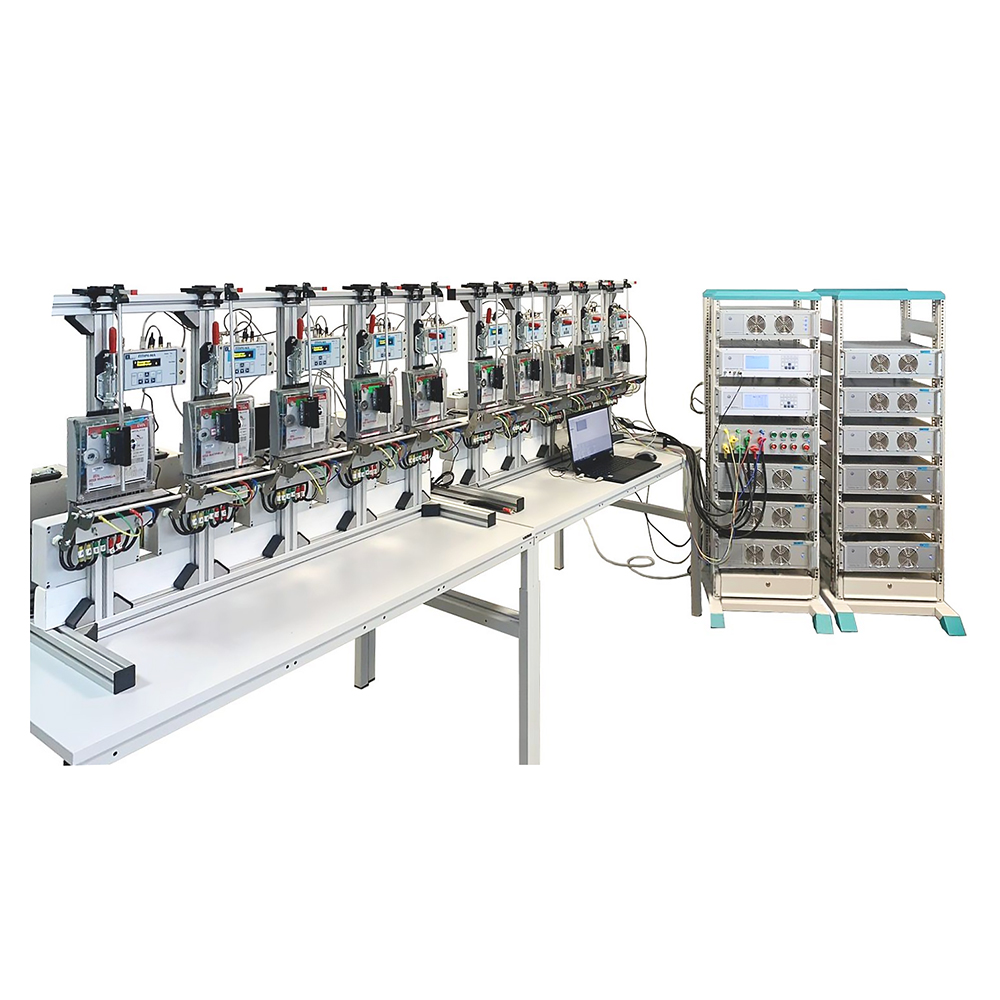

Пример Установки с УНС3-10 для одновременной поверки 10 трехфазных счетчиков.
Для калибровки и поверки пяти и более счетчиков, не имеющих гальванической развязки между цепями тока и напряжения (в т.ч. шунтовых счетчиков прямого включения), установки должны комплектоваться трансформаторами тока типа «Трансформаторы тока разделительные трехфазные ТТР-3.100»
Для калибровки и поверки трех и более однофазных счетчиков класса точности 1,0 не имеющих гальванической развязки между цепями тока и напряжения установки могут комплектоваться трансформаторами напряжения изолирующими однофазными «ТНИ-1»
Для калибровки и поверки СИ с токоизмерительными клещами (разъемными трансформаторами тока) до 3000 А установки могут комплектоваться катушками токовыми КТ.
Для калибровки и поверки СИ с выходом в унифицированный сигнал постоянного тока или напряжения (по ГОСТ 26.011) установки могут комплектоваться СИ «Преобразователи измерительные – калибраторы ПТНЧ-М» (69182-17).
Преимущества УППУ-МЭ21
| • | Адаптирована для поверки интеллектуальных счетчиков |
| • | Многоместная: на установке одновременно можно поверять до 30-ти счетчиков электроэнергии |
| • | Поверка приборов возможна как в ручном, так и в автоматическом режимах |
| • | С помощью ПО, входящего в комплект, возможно задание требуемых сигналов на генераторе, считывание и сохранение результатов измерений с эталонного прибора и автоматическое формирование протоколов поверки |
Импортозамещение
Аналог:
- Установки для регулировки и тестирования приборов учета и измерения электрической энергии МТЕ (EMH Energie-Messtechnik GmbH", Германия) № 59003-14 до 04.09.2024
- Системы калибровки и поверки счетчиков электрической энергии MTS (ZERA GmbH, Германия) № 17930-12 до 07.09.2022
- Установки для поверки и калибровки счетчиков электрической энергии ELMA-8315
- Калибраторы мощности CALIBRO 133x (MEATEST, spol. sr.o., Чешская Республика) № 60678-15
