УПТВ-3-10 - установка поверочная трехфазная высоковольтная (класс точности 0,1)

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики установки УПТВ-3-10 (класс точности 0,1)

Параметр	Значение
Номинальные значения напряжения, кВ	6/√3; 6; 10/√3; 10
Класс точности	0,1
Диапазон измерения первичного напряжения при поверке ТН, кВ	от 2,8 до 12,0
Диапазон вторичного напряжения при поверке ТН, В	от 46 до 120
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН	соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3 Т1
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, %	2
Значение нестабильности напряжения на выходе установки, %, не более	1 - за время не более 1 мин; 3 - за время более 1 мин
Значение потребляемой мощности, ВА, не более	2000
Значение мощности нагрузки, ВА	1000 (суммарная по 3-м фазам)
Рабочая температура окружающего воздуха	от +5 до +35°С
Рабочая относительная влажность	до 90% при температуре +30°С
Рабочее атмосферное давление	70...106,7 кПа (537...800 мм рт. ст.)
Рабочее напряжение питающей сети	(380 ± 19) В с частотой (50 ± 0,5) Гц
Потребляемая мощность от сети питания	не более 2 кВА
Среднее время наработки на отказ, То	не менее 8000 часов
Средний срок службы установки, Тсл	не менее 6 лет

Описание

Назначение установки УПТВ-3-10 (класс точности 0,1)

Для первичной и периодической поверки на местах эксплуатации трехфазных и однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц (ТН) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6/√ 3 до 35 кВ при нагрузках, нормированных ГОСТ, и при реальных нагрузках на узле учета.
Проверки правильности чередования фаз в трехфазных электрических сетях.
Для измерения мощности нагрузки ТН.

Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

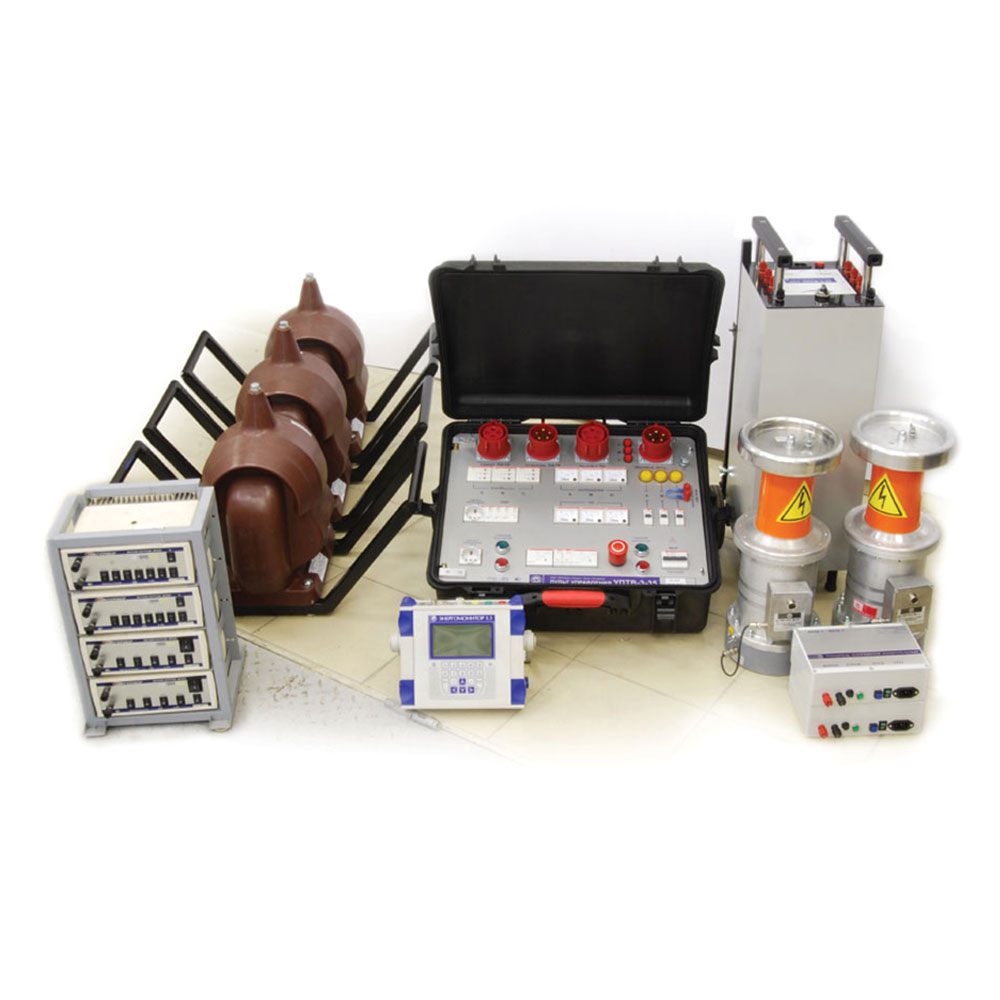

Описание установки УПТВ-3-10 (класс точности 0,1)

Установка УПТВ-3-10 выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными). Установка обеспечивает формирование напряжений трехфазной цепи переменного тока.

Особенности установки УПТВ-3-10 (класс точности 0,1)

Поверка измерительных трансформаторов напряжения на месте эксплуатации.
Поверка 3-х фазных ТН типа НАМИТ, НАМИ.
Не требуются дополнительные приборы для контроля условий поверки.
