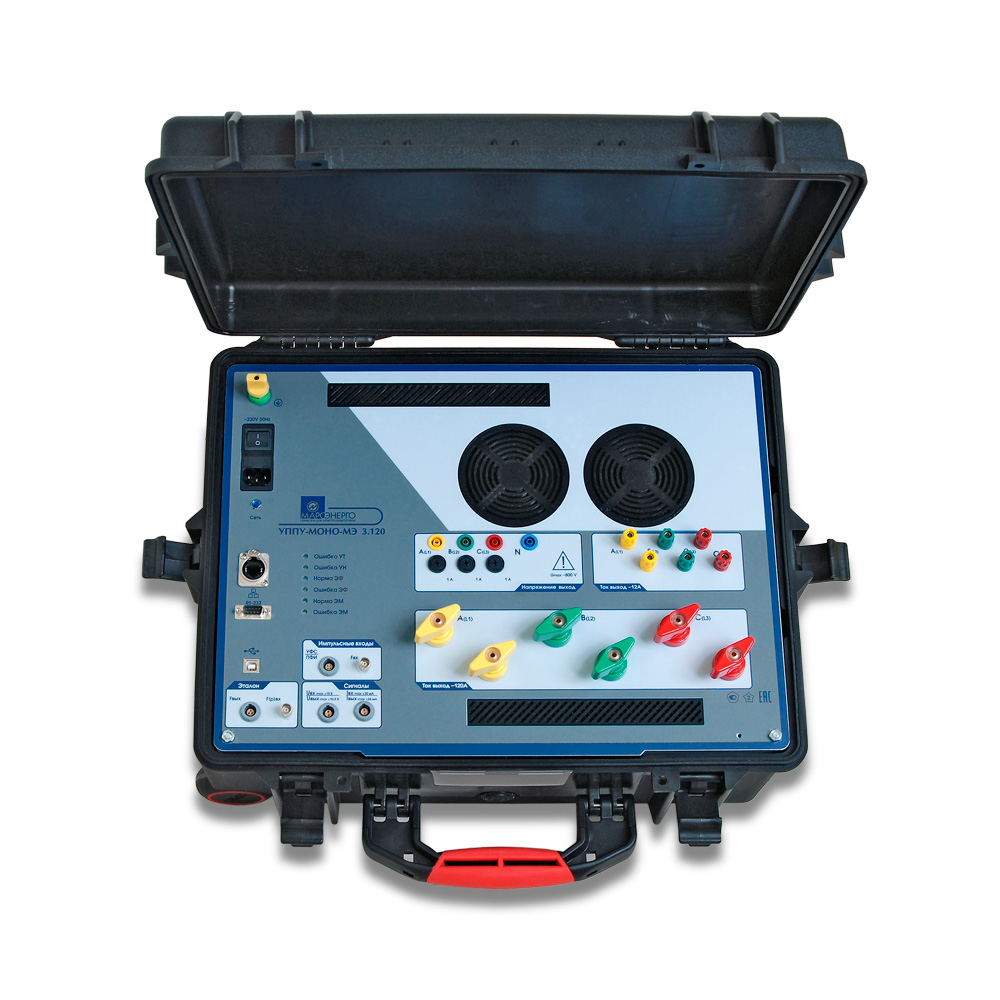

УППУ-МОНО-МЭ 3.120 - переносная поверочная установка

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики «УППУ-МОНО-МЭ 3.120»

Эталонный счётчик

Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240, 480 В	3 ... 576 В	Относительная ±0.02 % + ∆
Ток Пределы: Iн = = 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5, 10, 25, 50, 100 А	1 мА ... 120 А	Относительная ±0.02 % + ∆

Источник сигналов

Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.)	3 ... 600 В	0.01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10, 100 А Искажения Мощность на фазу (макс.)	1 мА ... 120 А	0,1 мА	≤1 % 60 ВА

Измеритель-калибратор

Параметр	Диапазон	Значение погрешности
Входное постоянное		Относительная
Напряжение	–15...+15 В 0...15 В	±0.03 %
Ток	–7.5...+7.5 мА 0...30 мА	±0.05 %
Выходное постоянное		Абсолютная
Напряжение	–10.5...+10.5 В	±0.002
Ток	–24...+24 мА	±0.05

Импульсный вход/выход

Параметр	Вход	Выход
Уровень	5 ... 15 В	5 В
Частота (макс.)	36 кГц	18 кГц
Длительность	>14 мкс	10 ± 2 мкс
Постоянная	1 ... 999 999 999 имп./(кВт · ч)	C = 144 · 108/(Iн · Uн) имп./(Вт · ч)

Потребляемая
мощность по цепи
переменного тока

не более 400 ВА

Электропитание
от сети
переменного тока

195 ... 253 В,
47 ... 63 Гц

Диапазон
рабочих
температур

от +10 до +35 °С

Масса

не более 30 кг

Преимущества УППУ-МОНО-МЭ 3.120

Компактность (в одном корпусе объединены три прибора)

Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки)

Сокращение времени поверки за счет быстрого подключения и минимума коммутации

Описание

Установка «УППУ-МОНО-МЭ 3.120» предназначена для поверки и калибровки:

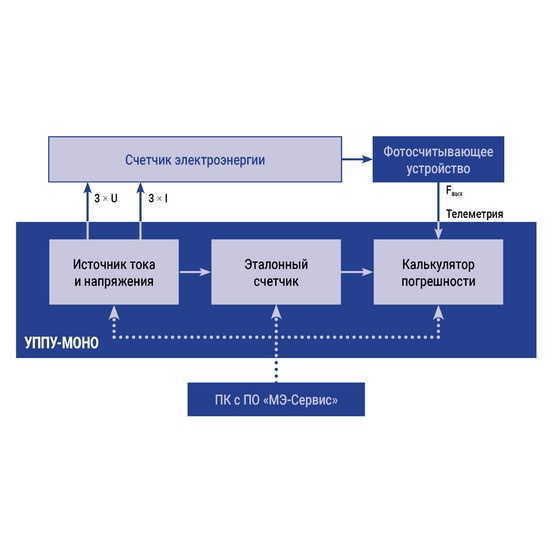

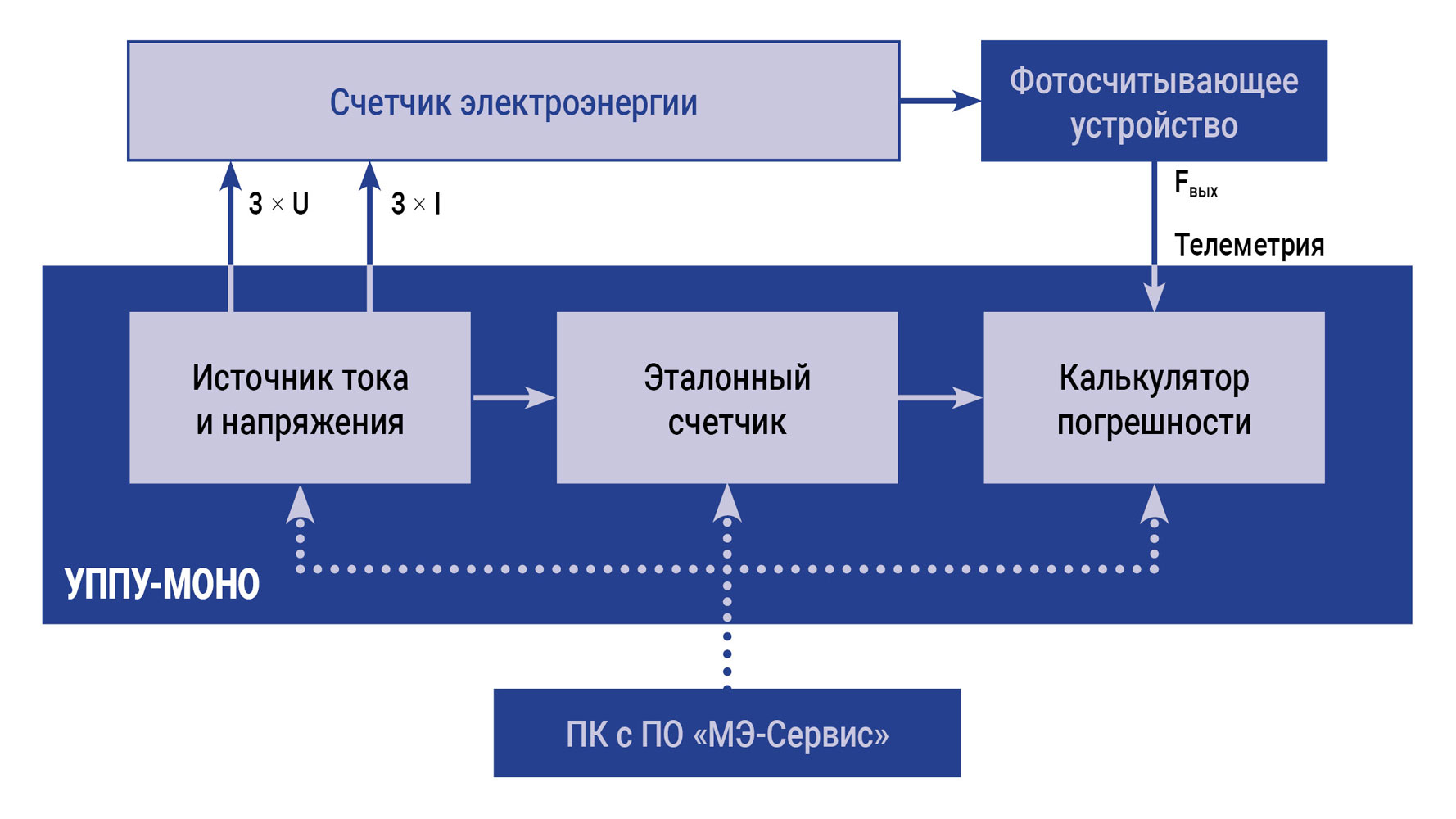

любых счетчиков электроэнергии класса точности 0,2S и менее точных, в том числе
- трансформаторного и прямого включения (шунтовых)
- одно- и трехфазных
- интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144
Cхема поверки

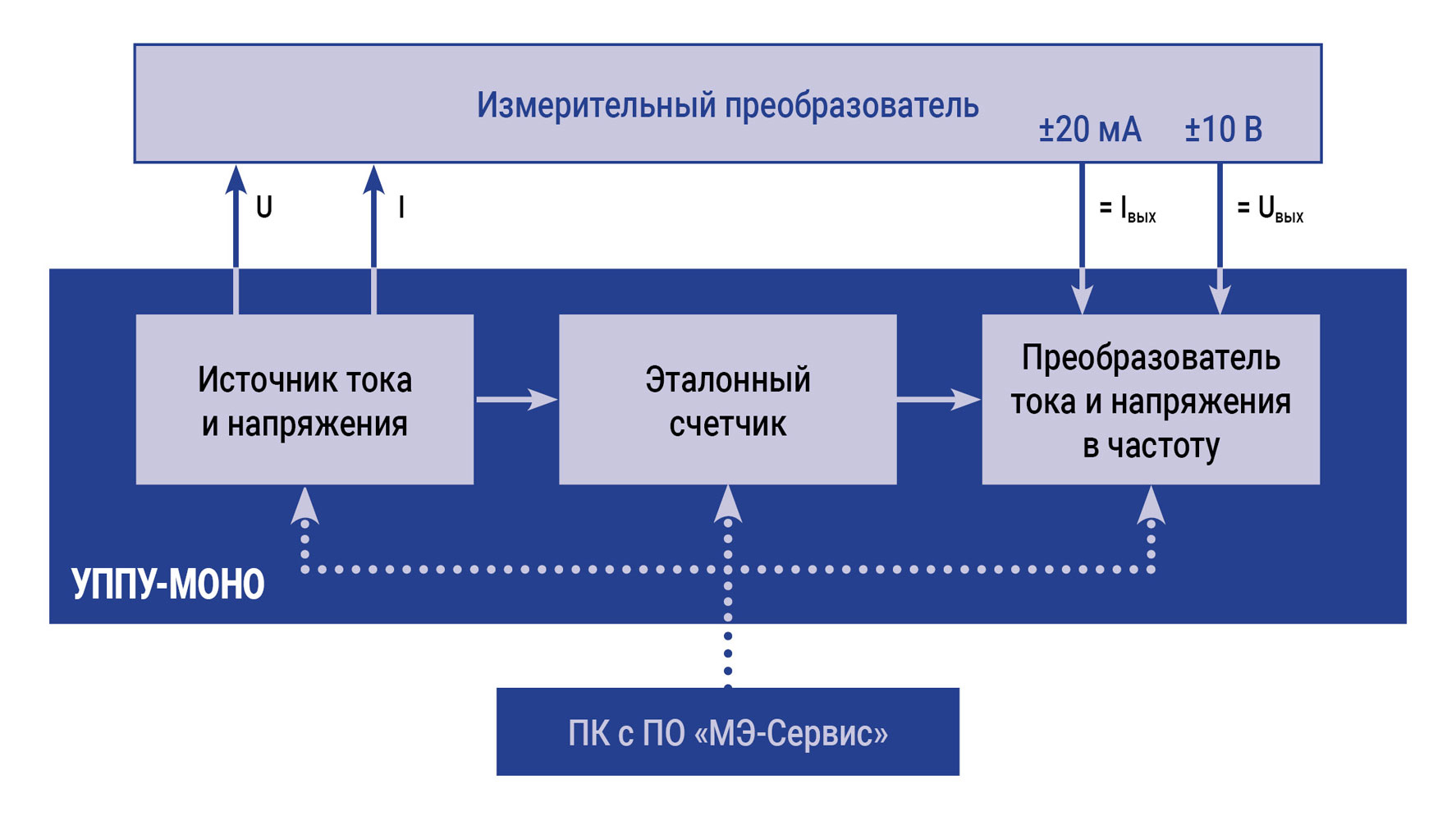

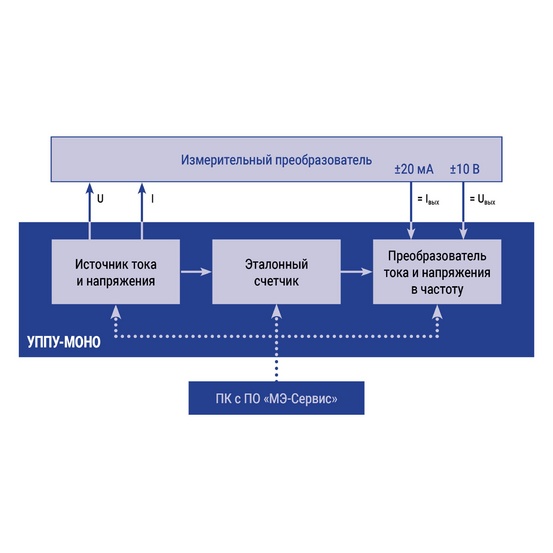

измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения
Cхема поверки

Полный аналог:
- Системы поверочные переносные PTS 3.3C (EMH Energie-Messtechnik GmbH", Германия) № 60751-15 до 27.05.2020,
- Установки портативные MT786 (ZERA GmbH, Германия) № 51776-12 до 07.09.2022

Применение «УППУ-МОНО-МЭ 3.120»

«УППУ-МОНО-МЭ 3.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации.
С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
