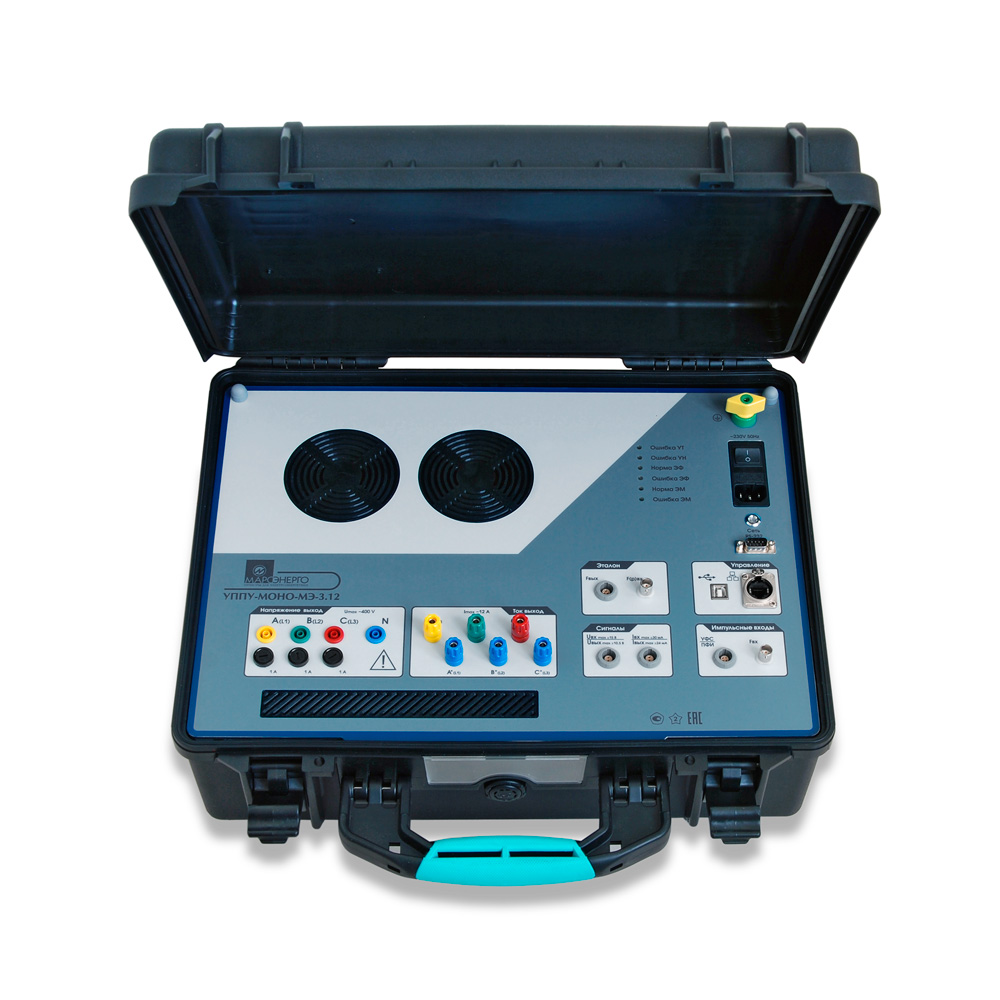

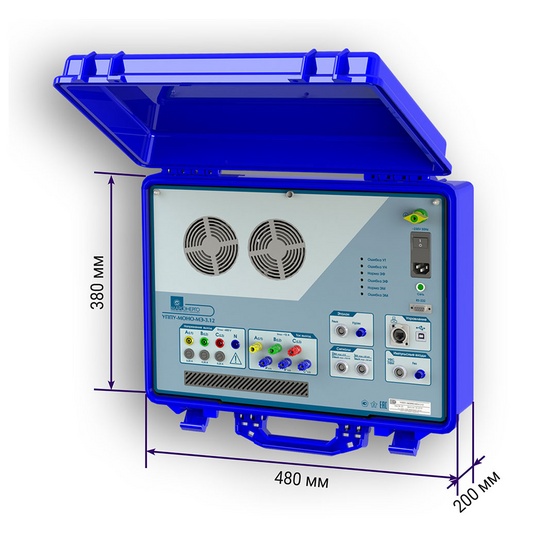

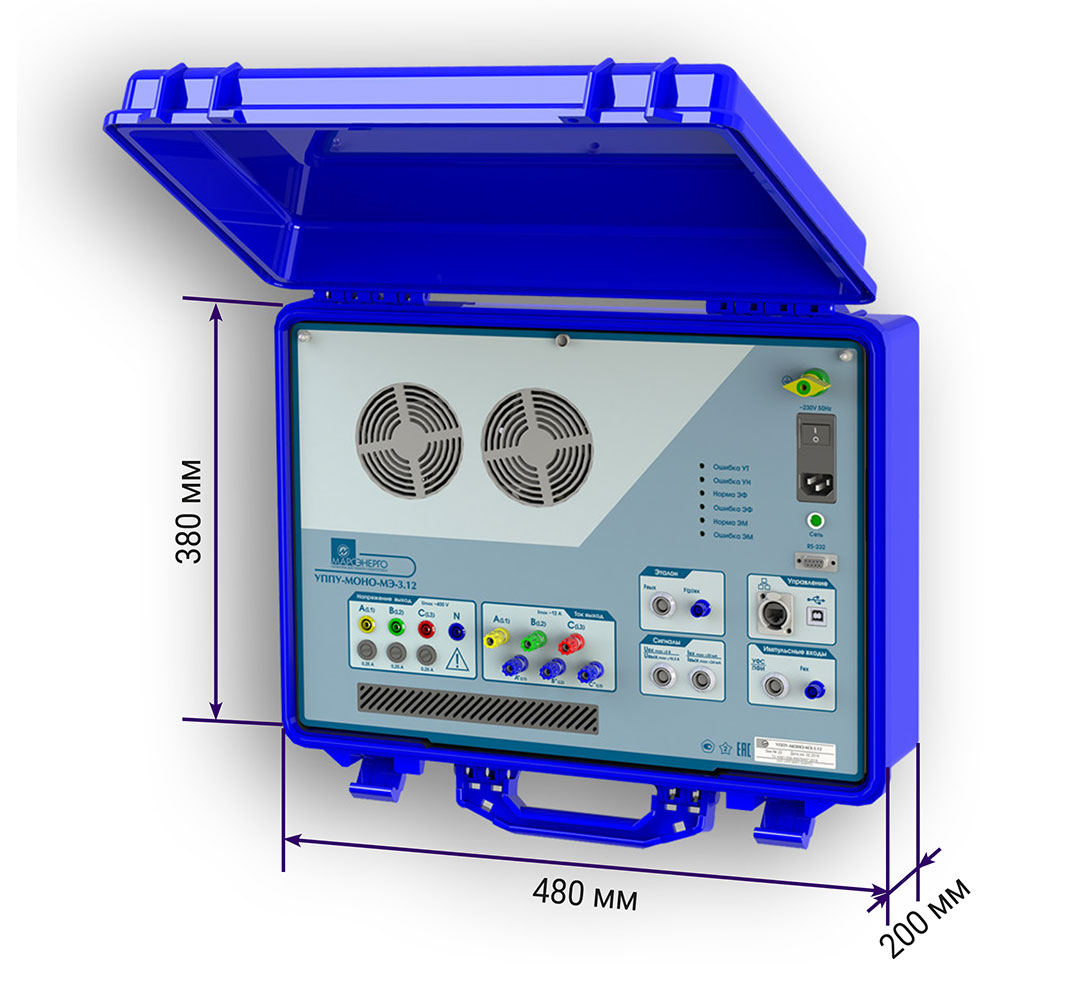

УППУ-МОНО-МЭ 3.12 - переносная поверочная установка

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики «УППУ-МОНО-МЭ 3.12»

Эталонный счётчик

Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240 В	6 ... 288 В	Относительная ±0.03 % + ∆
Ток Пределы: Iн = 0,1; 0,2; 0,5; 1; 5; 10 А	10 мА ... 12 А	Относительная ±0.03 % + ∆
Частота	40 ... 70 Гц	Абсолютная ±0.002 Гц
Угол	0° ... 360°	Абсолютная ±0.03°
Коэффициент мощности	–0.1 ... +0.1	Абсолютная ±0.005
Мощность активная	0.01Uн ... 1.5Uн 0.1Iн ... 1.5Iн	Относительная ±0.05 % + ∆

∆ — дополнительная погрешность

Источник сигналов

Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.)	20 ... 300 В	0.01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10 А Искажения Мощность на фазу (макс.)	1 мА ... 12 А	0,1 мА	≤1 % 60 ВА
Частота	42,5 ... 70 Гц	0.01 Гц
Регулирование угла фазы	–180° ... +180°	±0.01°
Спектр сигнала напряжения и тока Гармоники Интергармоники	2 ... 50 0.5 ... 50.5

Измеритель-калибратор

Параметр	Диапазон	Значение погрешности
Входное постоянное		Относительная
Напряжение	–15...+15 В 0...15 В	±0.03 %
Ток	–7.5...+7.5 мА От -30 до 30	±0.05 %
Выходное постоянное		Абсолютная
Напряжение	–10.5...+10.5 В	±0.002
Ток	–24...+24 мА	±0.005

Импульсный вход/выход

Параметр	Вход	Выход
Уровень	5 ... 15 В	5 В
Частота (макс.)	36 кГц	18 кГц
Длительность	>14 мкс	10 ± 2 мкс
Постоянная	1 ... 999 999 999 имп./(кВт · ч)	C = 144 · 10⁸/(Iн · Uн) имп./(Вт · ч)

Потребляемая
мощность по цепи
переменного тока

не более 400 ВА

Электропитание
от сети
переменного тока

195 ... 253 В,
47 ... 63 Гц

Диапазон
рабочих
температур

от +10 до +35 °С

Масса

не более 16 кг

Преимущества УППУ-МОНО-МЭ 3.12

Компактность (в одном корпусе объединены три прибора)

Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки)

Сокращение времени поверки за счет быстрого подключения и минимума коммутации

Описание

Установка «УППУ-МОНО-МЭ 3.12» предназначена для поверки и калибровки:

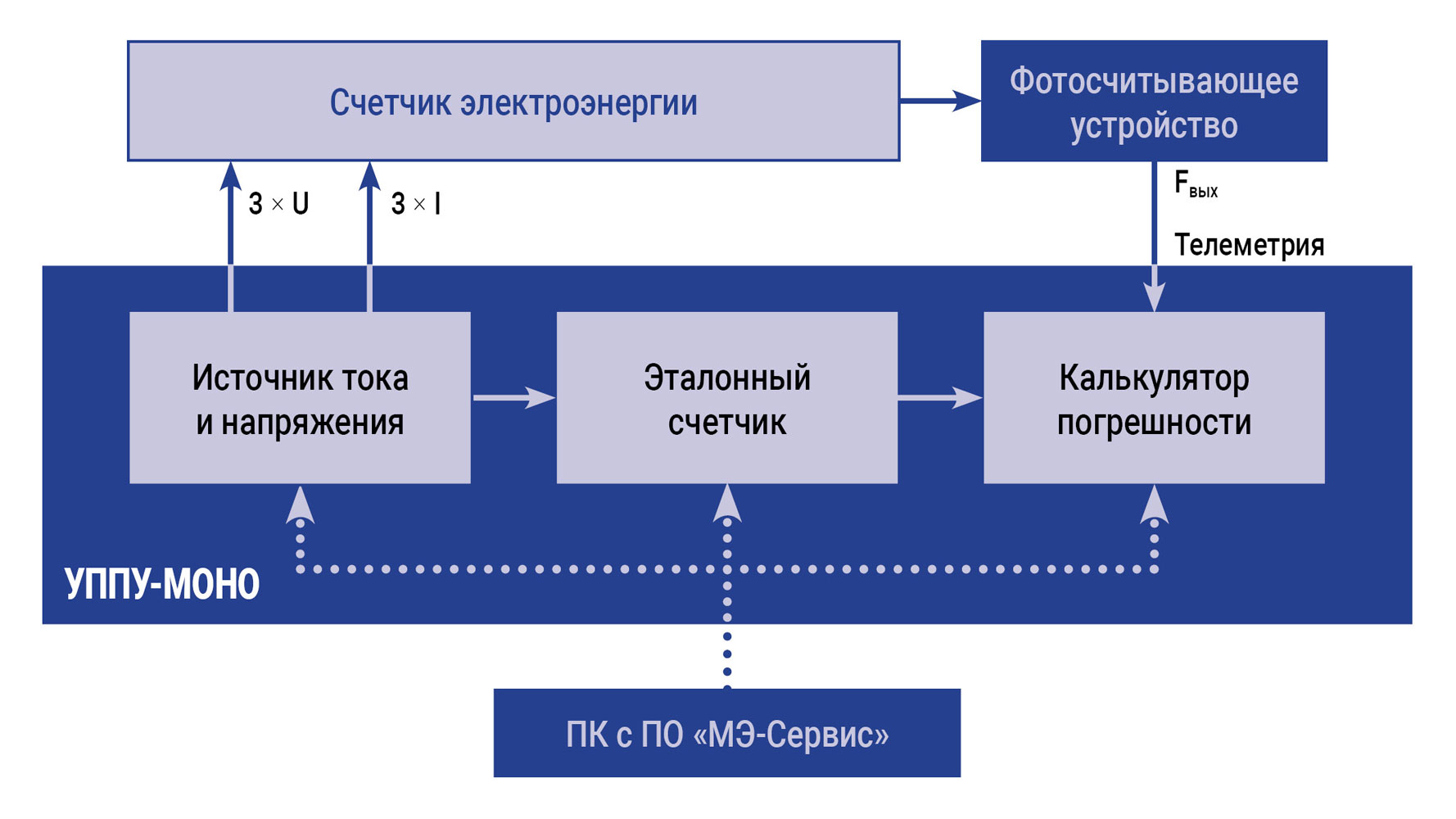

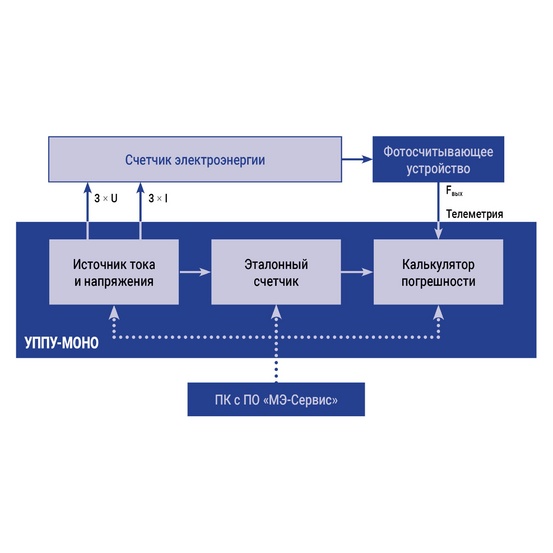

любых счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144
Cхема поверки

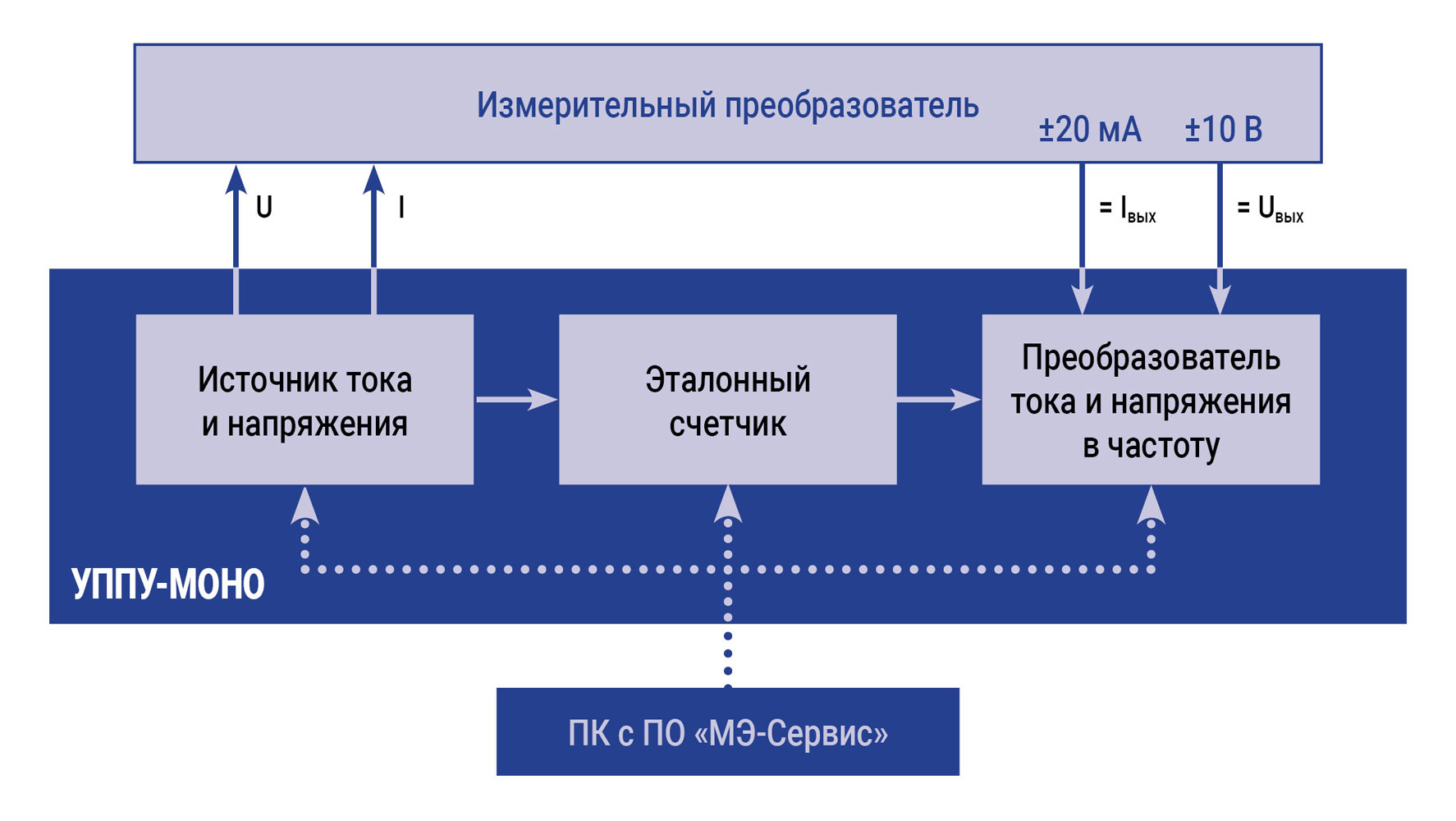

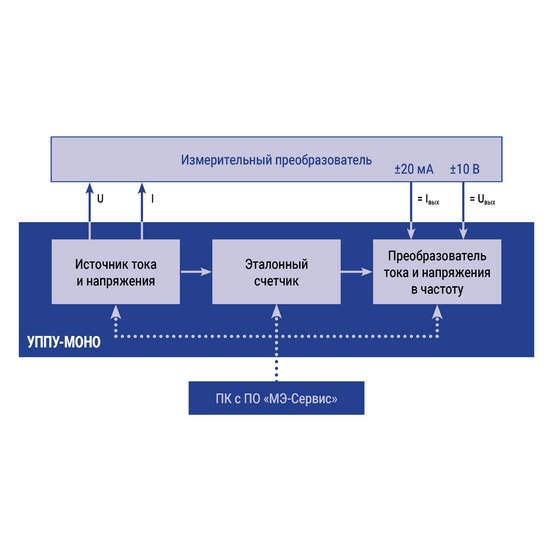

измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения
Cхема поверки

Полный аналог:
- Системы поверочные переносные PTS 3.3C (EMH Energie-Messtechnik GmbH", Германия) № 60751-15 до 27.05.2020,
- Установки портативные MT786 (ZERA GmbH, Германия) № 51776-12 до 07.09.2022

Применение «УППУ-МОНО-МЭ 3.12»

«УППУ-МОНО-МЭ 3.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации.
С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
