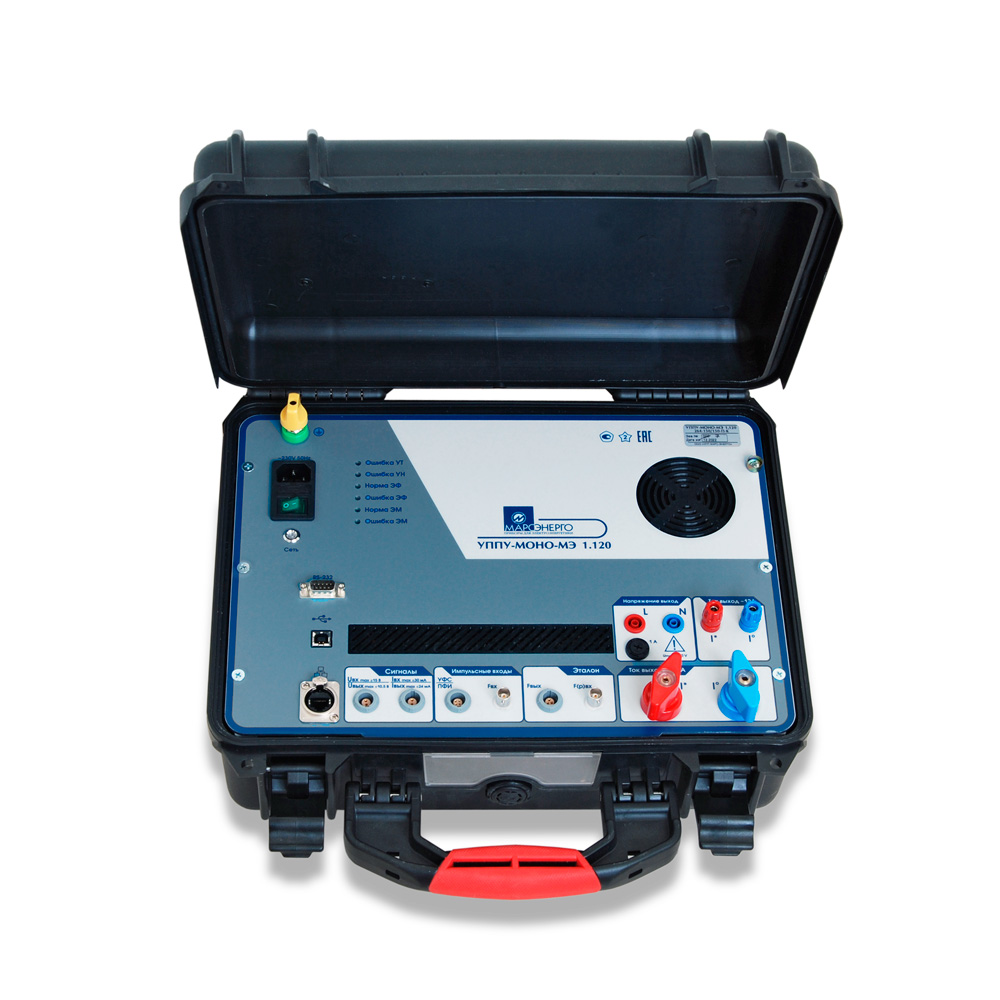

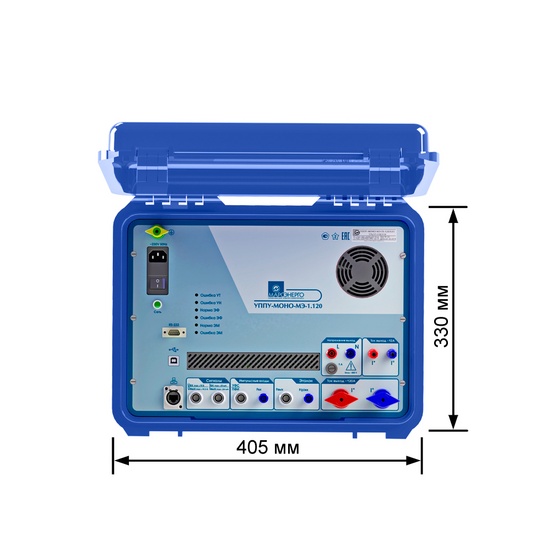

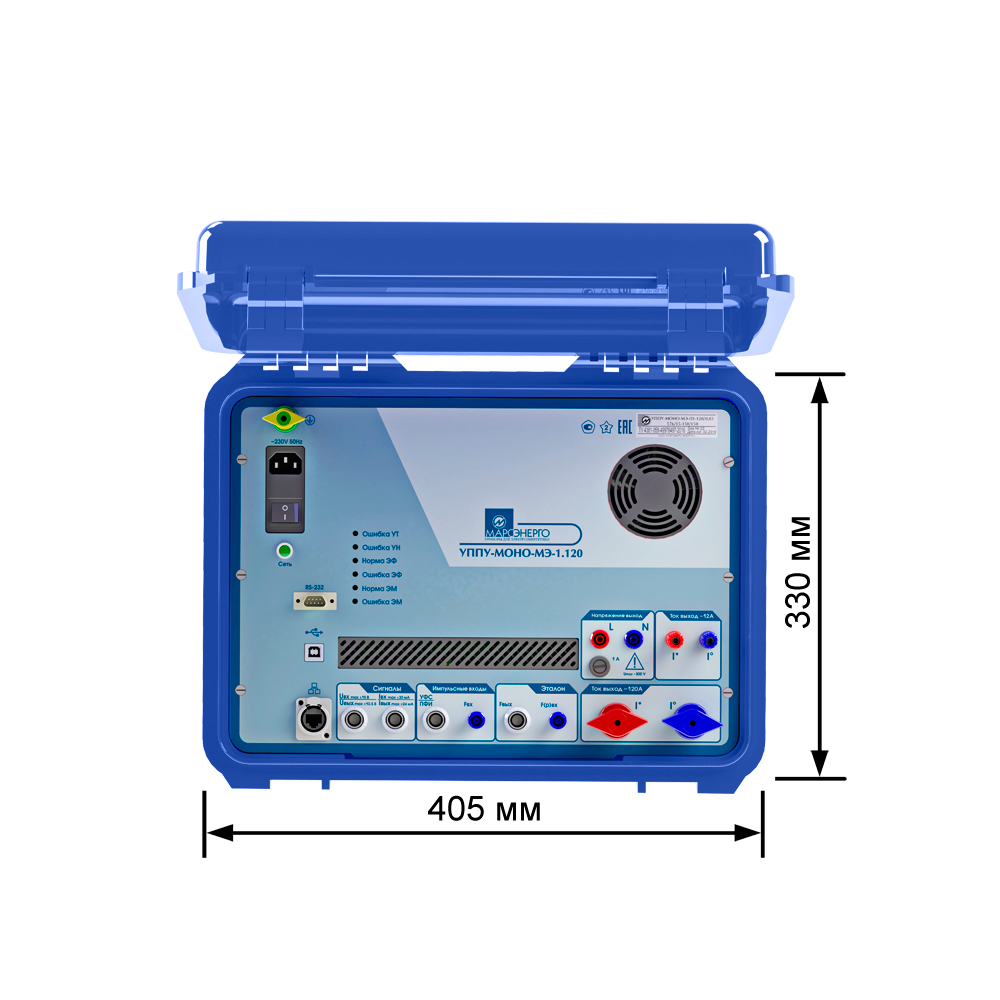

УППУ-МОНО-МЭ 1.120 - Переносная поверочная установка

Наличие по запросу

Цена по запросу

Оформить заказ

Основные технические характеристики УППУ-МОНО-МЭ 1.120:

Эталонный счётчик

Параметр	Диапазон	Значение погрешности
Напряжение Пределы: Uн = 60, 120, 240 В	6 ... 288 В	Относительная ±0.02 % + ∆
Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А	1 мА ... 120 А	Относительная ±0.02 % + ∆
Частота	40 ... 70 Гц	Абсолютная ±0.002 Гц
Угол	0° ... 360°	Абсолютная ±0.01°
Коэффициент мощности	0.1 ... 1.0	Абсолютная ±0.005
Мощность активная	0.1Uн ... 1.2Uн 0.1Iн ... 1.2Iн	Относительная ±0.05 % + ∆

∆ — дополнительная погрешность

Источник сигналов

Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.)	3 ... 300 В	0.01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10 и 100 А Искажения Мощность на фазу (макс.)	0,0025 ... 120 А	0,0001 А	≤1 % 60 ВА
Частота	45 ... 70 Гц	0.01 Гц
Регулирование угла фазы	–180° ... +180°	±0.01°
Спектр сигнала напряжения и тока Гармоники Интергармоники	2 ... 50 0.5 ... 50.5

Измеритель-калибратор

Параметр	Диапазон	Значение погрешности
Входное постоянное		Приведенная
Напряжение	–15...+15 В 0...15 В	±0.03 %
Ток	–7.5...+7.5 мА 0...30 мА	±0.05 %
Выходное постоянное		Абсолютная
Напряжение	–10.5...+10.5 В	±0.002
Ток	–24...+24 мА	±0.005 мА

Импульсный вход

Параметр	Значение
Уровень	5 ... 15 В
Частота (макс.)	36 кГц
Длительность	>14 мкс
Постоянная	1 ... 999 999 999 имп./(кВт · ч)

Потребляемая мощность по цепи переменного тока: не более 400 ВА

Электропитание от сети переменного тока: 195 ... 253 В, 47 ... 63 Гц

Диапазон рабочих температур: от +10 до +35 °С

Масса не более 12 кг

Описание

Назначение УППУ-МОНО-МЭ 1.120

Установка «УППУ-МОНО-МЭ 1.120» предназначена для поверки и калибровки:

Однофазных интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГООСТ 32144
Схема поверки:

Однофазных измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения
Схема поверки:

Применение УППУ-МОНО-МЭ 1.120

«УППУ-МОНО-МЭ 1.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Преимущества УППУ-МОНО-МЭ 1.120

Компактность (в одном корпусе объединены три прибора)

Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки)

Сокращение времени поверки за счет быстрого подключения и минимума коммутации
