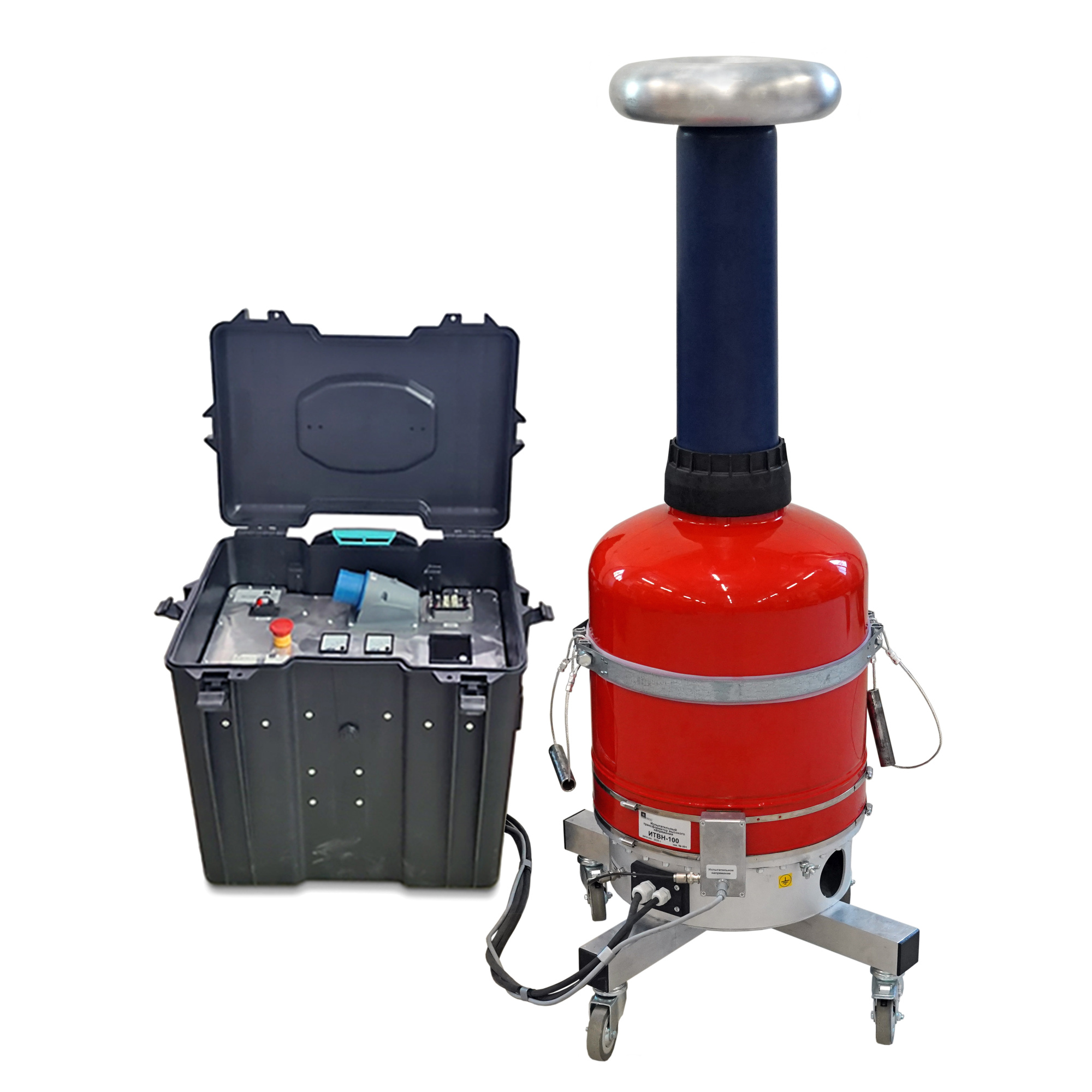

МАРС-АИН-100 Регулируемый источник высокого напряжения

Номинальное напряжение обмотки низшего напряжения, В

(230±23)

Номинальное напряжение обмотки высшего напряжения, кВ

100

Испытательное напряжение частоты 50 Гц, кВ

110

Диапазон выходных напряжений, кВ

от 2 до 100

Номинальная частота, Гц

50

Установившийся ток к. з., А, не менее

110

Испытательное напряжение частоты 50 Гц, кВ

1,0

Максимальная ёмкость нагрузки при номинальном напряжении, нФ

4,0

Испытательная мощность нагрузки (объекта испытаний), кВА:

- длительный режим (1 час)

5,0

повторно-кратковременный режим (ПО 10%, длительность цикла 1 час)

10,0

Потребляемая мощность, кВА, не более

6,5

Рабочее давление элегаза (избыточное) при t = 20 °С, МПа, не более

3,5

Емкость встроенного конденсатора, пФ

>=10

Объем для заполнения элегазом, л

24

Габаритные размеры, мм, трансформатор/пульт

400х400х1250/

400х570х570

Масса, кг, не более, трансформатор/пульт

76/57

Источник электропитания частота 50Гц, В

(230±23)

Номинальная потребляемая мощность, не более, кВА

11(5,5*)

Диапазон регулирования выходного напряжения, %

2 – 110

от напряжения питания

Выходная мощность при выходном напряжении 100% от напряжения питающей сети, не менее, кВА

10 (5*)

Ток остановки регулирования выходного напряжения, А

46 (23*) ± 5%

Ток срабатывания защиты от перегрузки, А

50 (25*) ± 5%

Температура активной части трансформатора ТГИ-100 для запуска плавного снятия выходного напряжения, °С

100 ± 5%

Время полного (от максимального до минимального) снижения выходного напряжения, сек

30

Габаритные размеры, мм

400х570х570

Масса, кг

57(37*)

* - для модели ПУ-05 (половинной мощности).
