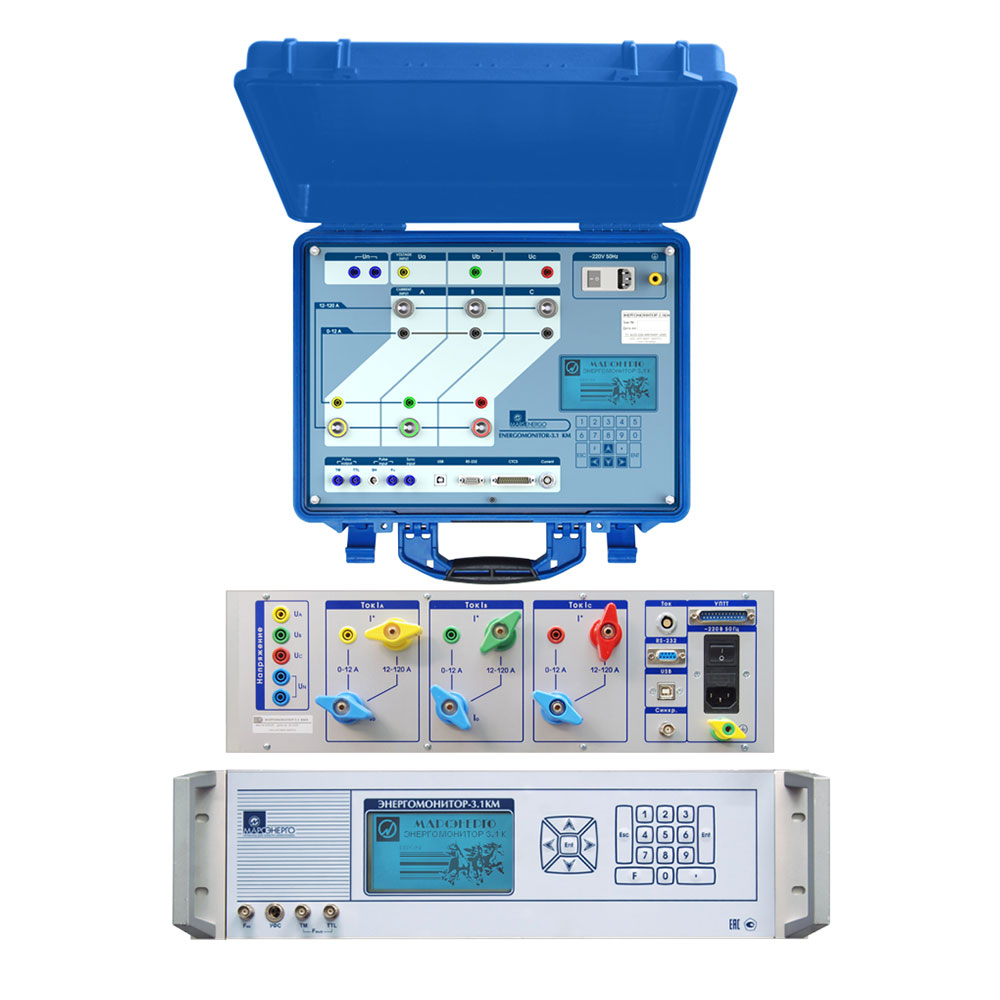

Энергомонитор 3.1КМ-П-05 - прибор электроизмерительный эталонный (с поверкой 2 разряд)

Наличие по запросу

1650000руб.

Оформить заказ

Характеристики прибора Энергомонитор 3.1КМ-П-05

Измеряемые величины	Диапазон измерений	Основная погрешность измерений
Измеряемые величины	Диапазон измерений	Класс точности 0,02	Класс точности 0,05
Действующее (среднеквадратическое) значение переменного напряжения	от 0,1 до 960 В (U_н=1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В)	±0,01%	±0,02%
Действующее (среднеквадратическое) значение переменного тока	от 5 мА до 120 А (I_н= 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)	±0,01%	±0,02%
	от 50 мА до 4500 тА (I_н = 10; 100; 1000; 300; 3000 А)	±0,2...2,0% (зависит от вида клещей)
Фазовый угол между фазными напряжениями первых гармоник	от 0° до 360°	абсолютная ±0,01°
Фазовый угол между напряжением и током первой гармоники одной фазы	от 0° до 360°	абсолютная ±0,01°
Активная электрическая мощность	от 0,01U_н до 1,5U_н, К_р=1 0,1I_н≤ I <1,5I_н	относительная
Активная электрическая мощность	от 0,01U_н до 1,5U_н, К_р=1 0,1I_н≤ I <1,5I_н	±0,015%	±0,05%
Реактивная электрическая мощность	от 0,05I_н Uн до 1,5I_н · 1,2U_н вар К_Q = 1	относительная
	от 0,05I_н Uн до 1,5I_н · 1,2U_н вар К_Q = 1	±0,03%	±0,05%
	К_Q = 0,45L...0...-0,45С	±0,05%	±0,1%
Коэффициент мощности	от -1,0 до +1,0	абсолютная
Коэффициент мощности	от -1,0 до +1,0	±0,001
Частота переменного тока	от 40 до 70 Гц	абсолютная
Частота переменного тока	от 40 до 70 Гц	±0,001 Гц	±0,003 Гц
Коэффициент несимметрии напряжения по обратной и нулевой последовательности	от 0 до 50%	абсолютная ±0,05
Коэффициенты искажения синусоидальности кривой и n-й нармонической составляющей напряжения и тока (n от 2 до 50)	от 0 до 49,9%	абсолютная ±0,003% (коэффициент <1,0%)
	от 0 до 49,9%	относительная ±0,3% (коэффициент ≥ 1,0%)
Коэффициенты интергармонической составляющей напряжения и тока (от 0,5 до 50,5)	от 0 до 49,9%	абсолютная ±0,006% (коэффициент <1,0%)
	от 0 до 49,9%	относительная ±0,6% (коэффициент ≥ 1,0%)
Амплитудная погрешность измерительных трансформаторов тока и напряжения δ	от 0,2 до 20%	абсолютная
	от 0,2 до 20%	±0,002%	±0,005%
Угловая погрешность измерительных трансформаторов тока и напряжения Δ	от 0,1′ до 180º	±0,1′	±0,2′
Кратковременная доза фликера	от 0,25 до 10	относительная 5,0% (ΔU/U≤20%)

Описание

Назначение прибора Энергомонитор 3.1КМ-П-05

Эталонный счётчик Энергомонитор 3.1КМ-П-05-000-2-0-50 (с поверкой 2 разряд), класс точности 0,05, поставляется в переносном исполнении и предназначен для калибровки и поверки эталонов 2-го разряда и рабочих средств измерений электроэнергетических величин:

однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
энергетических фазометров и частотомеров;
вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот, а также постоянного тока;
средств измерения и регистрации показателей качества электроэнергии (ПКЭ);
средств измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях;
измерительных трансформаторов тока и напряжения (как прибор сравнения).

Прибор Энергомонитор-3.1КМ может быть использован автономно, в сочетании с компьютером, расширяющим его функциональные возможности, а так же в составе специализированных и универсальных поверочных установок. Может быть применен в метрологических лабораториях крупных промышленных предприятий, энергосистем и ЦСМ.
