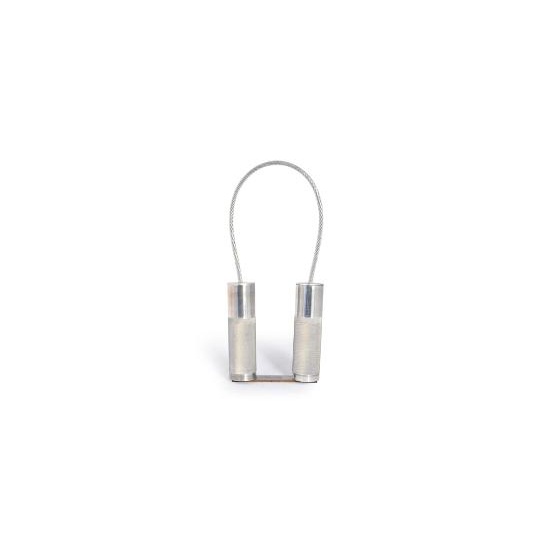

Магнитопорошковый дефектоскоп на постоянных магнитах МПД-DC

Наличие по запросу

Цена по запросу

Оформить заказ

Напряженность магнитного поля в центре воздушного зазора между полюсами	200 кА/м
Напряжённость магнитного поля, в воздухе в средней области между рабочими торцами магнита, не менее	65 кА/м
Магнитная индукция на поверхности магнитов	450 мТл – максимальная 150 мТл – минимальная
Подъемная сила (отрывная сила магнитов), не менее: - МПД-DC - МПД-ПМ65	- 22 кг (50 фунтов) - 29,48 кг (65 фунтов)
Стандартное межполюсное расстояние	350 мм
Условия эксплуатации: - температура - относительная влажность	от -30 °С до +50 °С до 95 % при температуре 35 °С
Габаритные размеры, не более	31х600 мм
Вес, не более	0,6 кг

Описание

Намагничивающее устройство на постоянных магнитах МПД-DC используется для проведения оперативного магнитопорошкового контроля в труднодоступных местах, объектов сложной формы и в случае, когда электрическое питание контролирующего оборудования запрещено по нормативным документам или невозможно. Устройство имеет гибкий магнитопровод.
С помощью МПД-DC осуществляется магнитопорошковый контроль в конструкциях из ферромагнитных материалов с целью выявления поверхностных и подповерхностных нарушений сплошности материала: трещин, флокен, волосовин, непроваров сварных соединений, различных надрывов и многого другого в соответствии с ГОСТ 56512-2015.

Магнитопорошковый дефектоскоп МПД-DC незаменим в случаях, когда нет возможности эксплуатации электромагнитов, подача электроэнергии затруднена или ограничена по правилам техники безопасности. Например, при осуществлении высотных работ, в полевых условиях, при контроле качества внутренней поверхности котлов и емкостей с температурой окружающей среды от – 30С до + 50С и относительной влажностью до 95% при 35С.
Помимо стандартного исполнения возможно изготовление устройства с длинной магнитопровода по требованиям заказчика. Также доступна к заказу модификация МПД-ПМ65 с увеличенной до 29,48 кг (65 фунтов) подъемной силой магнитов.

Назначение:

Намагничивание участков объекта из ферромагнитных материалов при проведении магнитопорошкового контроля

Особенности:

возможность проводить оперативный контроль изделий сложной формы и в труднодоступных местах;
простота применения;
не требуется подача электричества;
гибкий магнитопровод;
возможность изготовления устройств с нестандартной длинной магнитопровода;
небольшой размер и вес изделия.

Конструкция прибора:

Устройство состоит из двух разнополюсных постоянных магнитов, которые находятся в цилиндрических корпусах, соединенных между собой гибким магнитопроводом. Такой магнитопровод позволяет МПД-DC проводить контроль в труднодоступных местах и угловых сварных соединений.

Работа с прибором:

В зависимости от направления дефектов, прибор необходимо установить на контролируемую поверхность таким образом, чтобы направление поля Н было ориентировано под углом, близким 90 градусов к выявляемым дефектам.
Если направление дефектов неизвестно, то изделие намагнитить в двух взаимно перпендикулярных или более направлениях, проводя нанесение суспензии и осмотр поверхности после каждого намагничивания.
Если дефекты имеют зигзагообразный вид, то при магнитопорошковом методе выявления они образуют четкий индикаторный рисунок, даже при совпадении направления магнитного поля и дефектов.
