Назначение вольтамперфазометра РС-30 с клещами КТИР-30
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

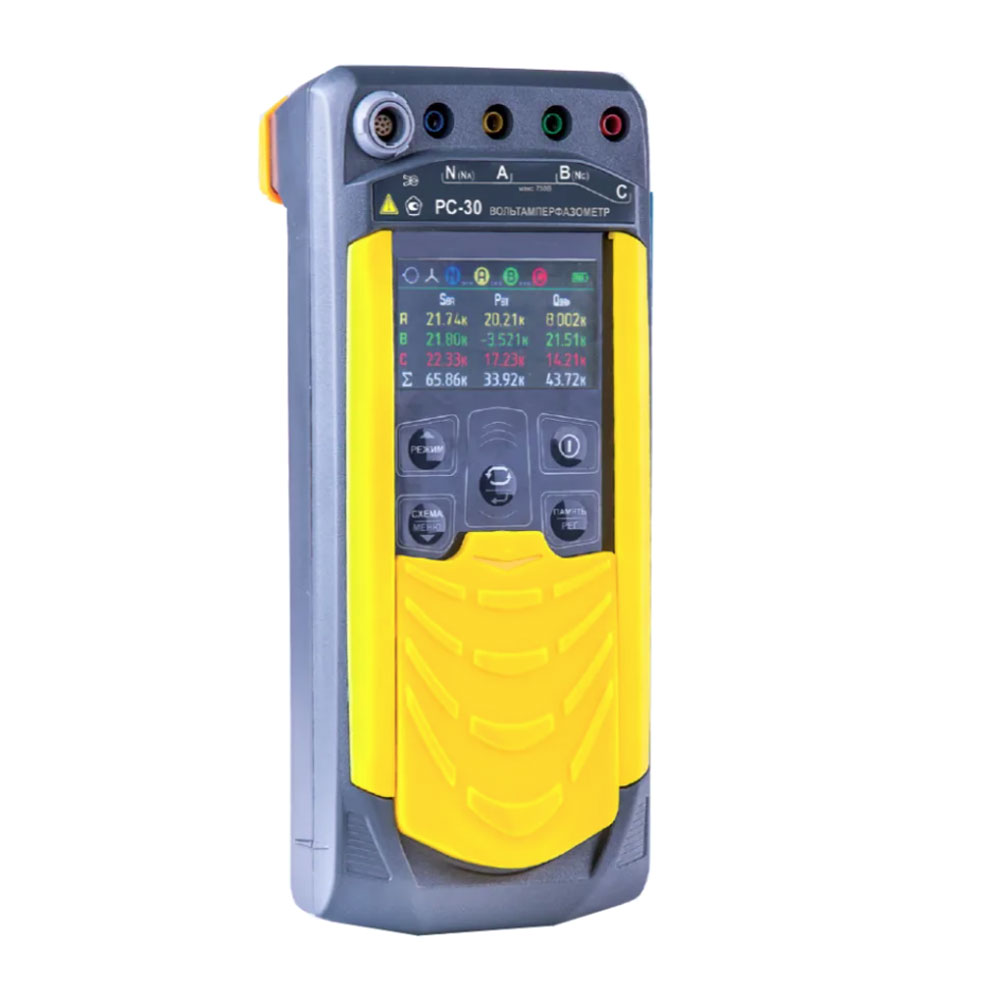

Описание вольтамперфазометра РС-30 с клещами КТИР-30

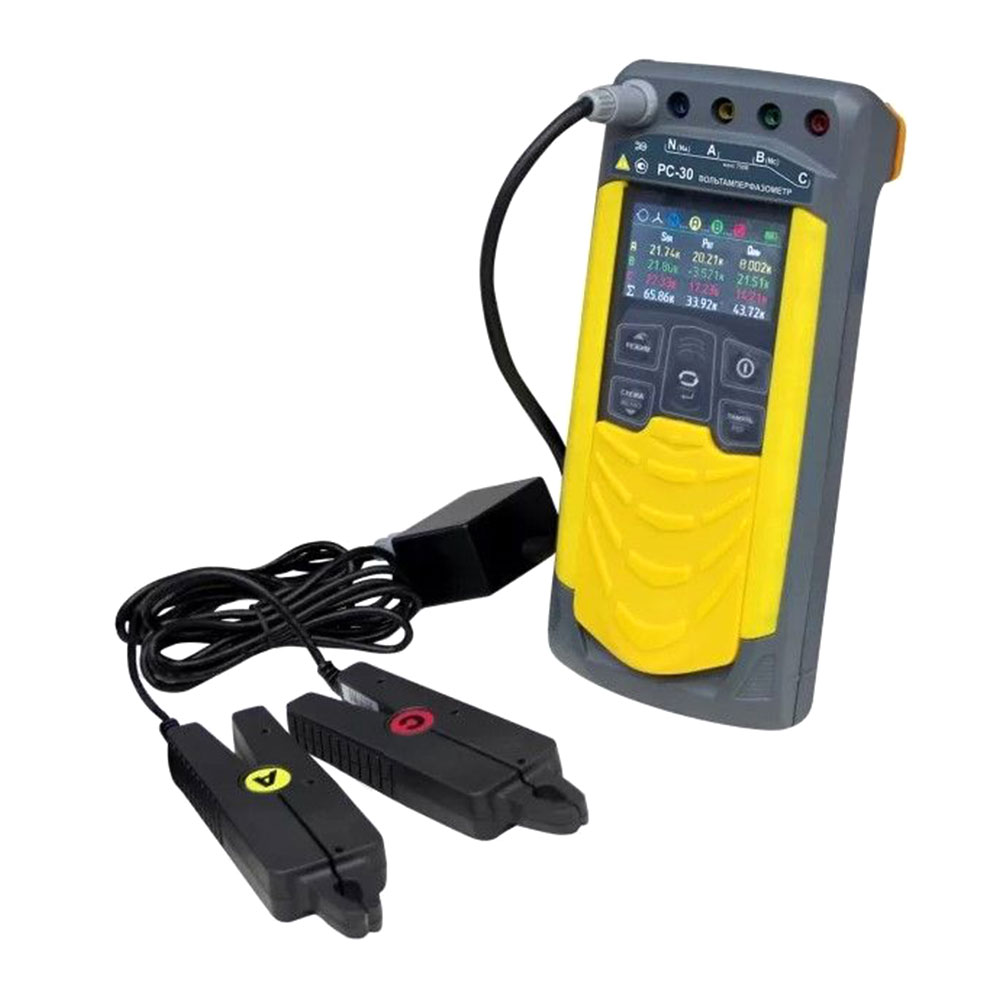

Клещи КТИР-30, входящие в базовый комплект, позволяют производить измерение тока от 0,0030 А до 40 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Особенности вольтамперфазометра РС-30 с клещами КТИР-30
- Возможность регистрации событий.
- Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов.
- При выключении, сохранение, а при включении восстановление настроек последнего измерения.
- Время непрерывной работы без включённого режима энергосбережения не менее 8 часов.
- Настройка отключения индикации и прибора при длительном неиспользовании.
- Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54.
- Сумка, позволяющая не доставать прибор при проведении измерений.
- Цветной жидкокристаллический дисплей.
- Индикация состояния внутреннего источника питания.
- Система защиты аккумулятора от перезаряда.
- Защита от неправильного включения.
- Высокая помехоустойчивость.
- Память на 10000 измерений, режим регистратора.
- Связь с компьютером.
Функциональные возможности вольтамперфазометра РС-30 с клещами КТИР-30
- Измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная).
- Измерения действующих значений переменного напряжения и тока.
- Измерения напряжения постоянного тока.
- Измерений активной, реактивной, полной мощности и коэффициента мощности.
- Измерения фазовых углов между напряжениями, между напряжениями и током, между токами.
- Измерения частоты напряжения и силы переменного тока.
- Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии.
- Индикации порядка чередования фаз.
Программа для работы с ПК
Требования к системе: Windows XP SP2 и выше.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание! В некоторых случаях возможна некорректная работа операционной системы вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
