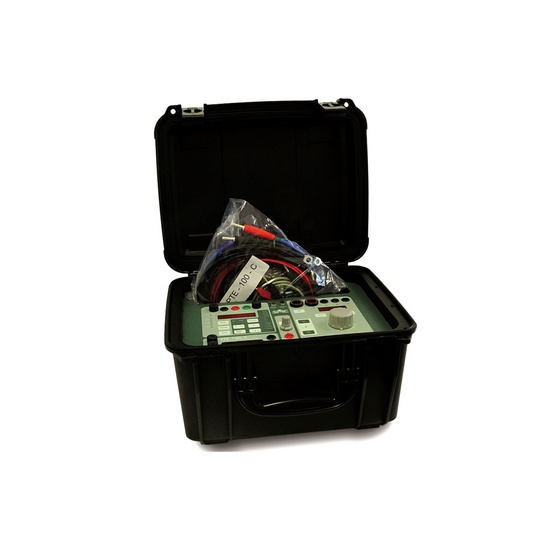

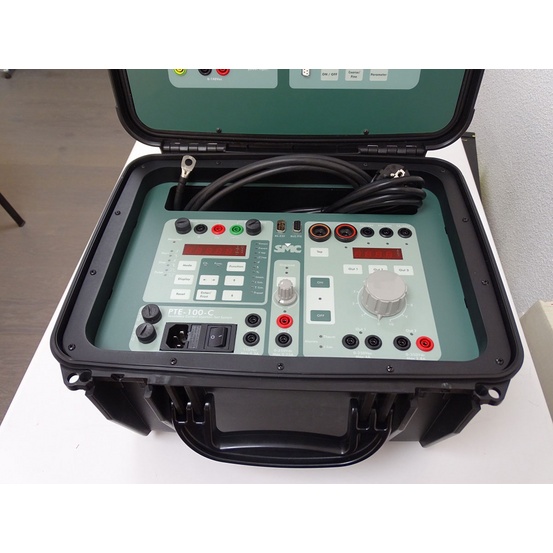

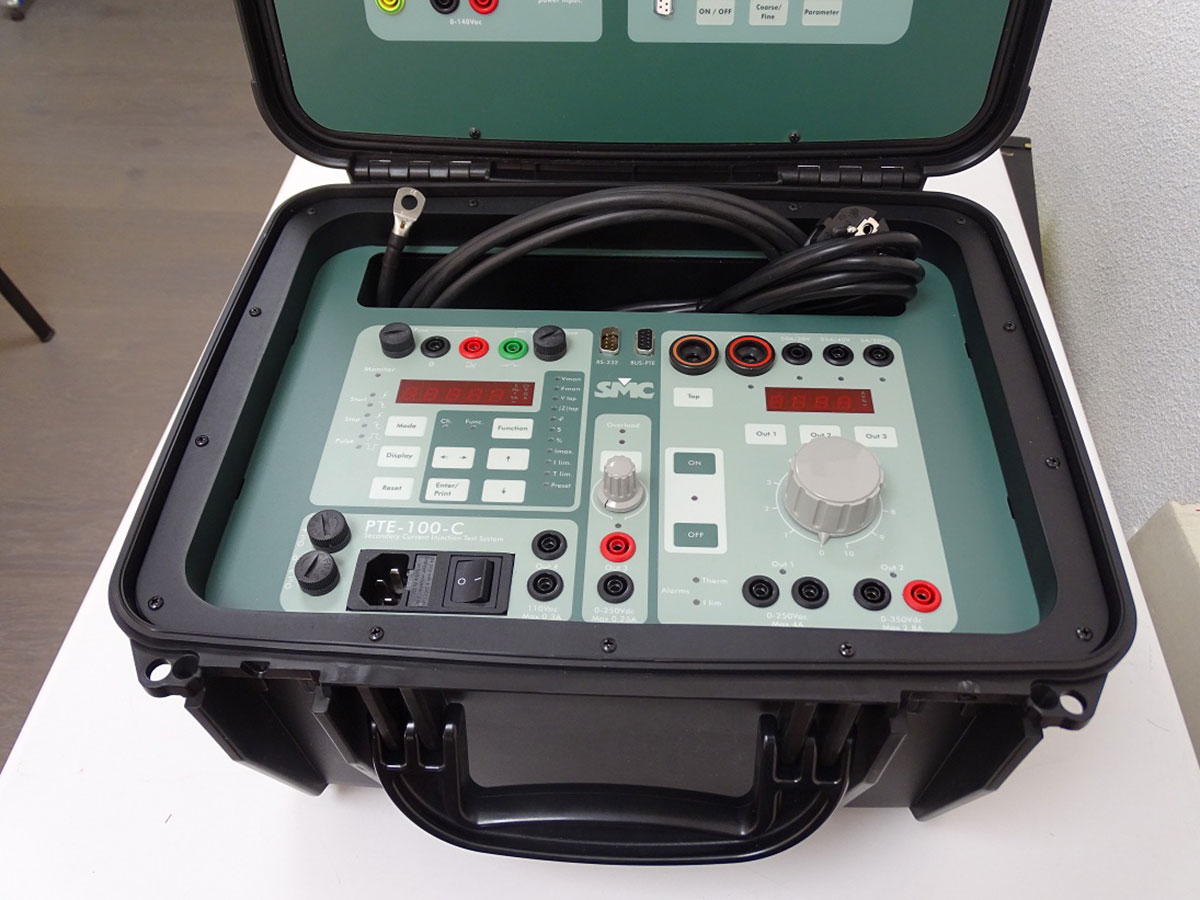

PTE-100-C универсальный однофазный тестер устройств РЗиА

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики PTE-100-C

Основной выходной канал мощностью 1000 ВА
Диапазон		Напряжение без нагр.			Напряжение нагр.			Макс. ток
0 – 5 А		200 В			163 В			5,5 А
0 – 25 А		40 В			33 В			27,5 А
0 – 50 А		20 В			16 В			55 А
0 – 100 А		10 В			7,6 В			110 А
0 – 100 А		10 В			6,6 В			150 А
0 – 100 А		10 В			4,2 В			210 А
0 – 100 А		10 В			4,2 В			250 А
0 – 250 В AC		285 В			220 В			4 А
0 – 350 В DC		292 В			270 В			2,8 А
Измерительные функции
Функция	Ток (АС)	Напряжение (АС)		Напряжение (DС)	Частота (Гц)	Фазовый угол		Мощность (ВА)	Импеданс (Z)
Мин.	0,007	0,1		0,1	20,0	0		0,01	0,001
Макс.	299,9	300,0		400,0	2000,0	359,9		999,9	999,9
Разрешение	0,001	0,1		0,1	0,01	0,1		0,01	0,001
Вспомогательный канал напряжения
			Выход 3				Выход 4
Напряжение			0-250 В DC				110 В AC
Максимальный ток			1 A				0,3 A
Цифровой хронометр
Диапазон		Режим время: 0,001 – 99999 сек Режим циклы: 0,001 – 9999,9 циклов (от частоты сети)
Точность		± 0,003 % от измерения ± 1 цифра
6 режимов Старт/стоп
Общее
Диапазон температур		Рабочая: 0 – 50 Сº Хранения: - 20 – 70 Сº
Рабочее напряжение		230 В±10%, 50 – 60 Гц
Размеры		308 х 385 х 253 мм.
Вес		15,6 кг.
Класс защиты		IP67

Описание

Описание PTE-100-C

PTE-100-C был разработан как мощный, универсальный и надежный инструмент для решения любых задач при тестировании устройств РЗиА.

Выходной канал мощностью 1000 ВА, цифровой хронометр, амперметр, вольтметр, регулируемый канал тока, каналы напряжения AC и DC, вспомогательный канал DC, автоматическая защита от перегрузки и перегрева, компьютерный интерфейс и широкий набор измерительных функций – далеко не полный список инструментов, помещенных в этот компактный, легкий и прочный прибор. Тестеры серии PTE по достоинству оценены профессионалами и успешно эксплуатируются более чем в 65 странах мира.

Характеристики PTE-100-C

Регулируемый выходной АС ток до 0 – 250 А
Регулируемое выходное АС напряжение 0 – 250 V
Регулируемое выходное DС напряжение 0 – 350 V
Вспомогательный источник DC напряжения 0 – 250 V
Хронометр с разрешением 0,001 сек
Функция ограничения максимального выходного тока
Функция предварительной настройки выходного тока
Размеры: 308 х 385 х 253 мм
Защита IP67: пыленепроницаемый, погружение в воду до 1 м
Вес: 15,6 кг

Применение PTE-100-C

Все типы однофазных реле
Выключатели МСВ с двумя и более полюсами
Построение кривых намагничивания, снятие ВАХ трансформаторов тока
Испытание первичных цепей током 250 А
Трехфазные реле в комбинации с другим оборудованием EuroSMC или пофазно

IEEE	Тип реле	PTE-100-C
2	Реле времени	+
27	Реле пониженного напряжения AC/DC	+
37/76	Реле максимального/минимального напряжения DC	+
40	Защита от перевозбуждения	+
46N	Реле максимального тока отрицательной последовательности	+
49	Тепловая защита	+
50	Реле максимального тока	+
51	Реле перегрузки АС	+
59	Реле перенапряжения	+
64	Защита от замыкания на землю	+
79	Автоматическое повторное включение (АПВ)	+
82	DC АПВ	+
94	Реле отключения	+
