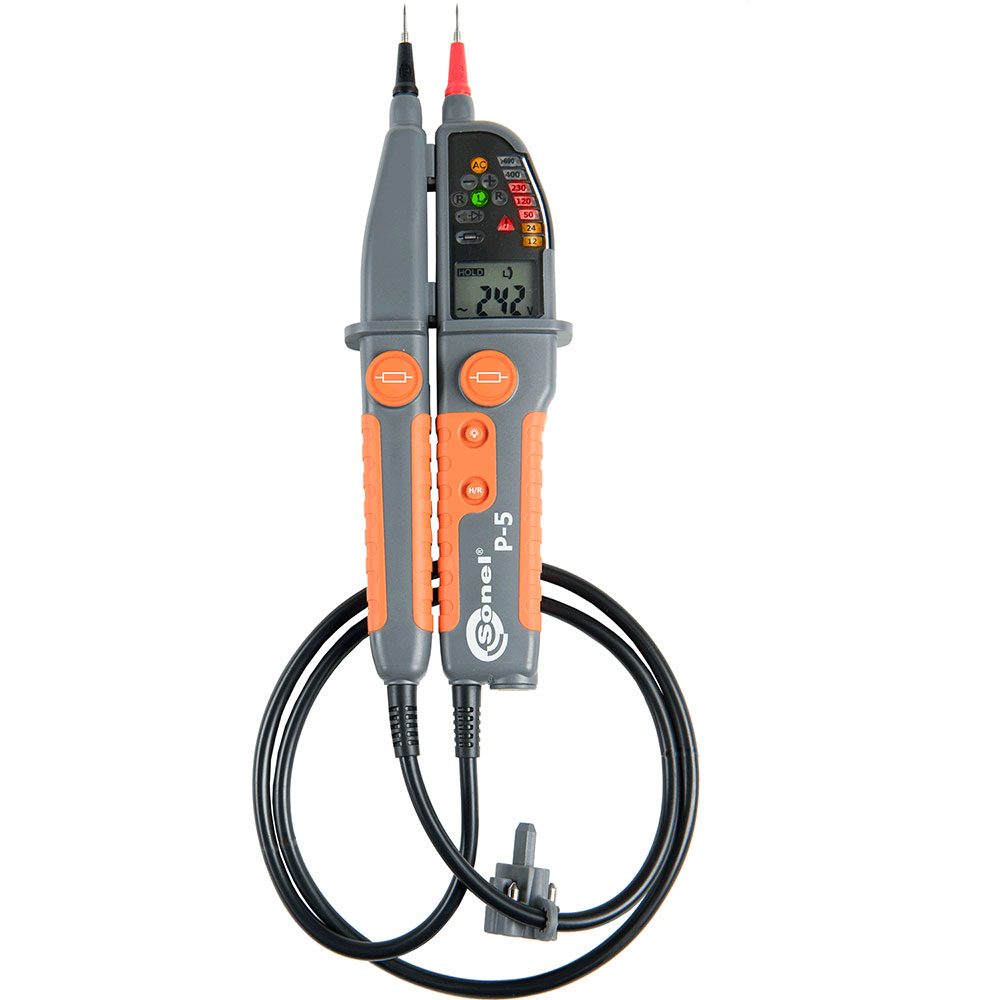

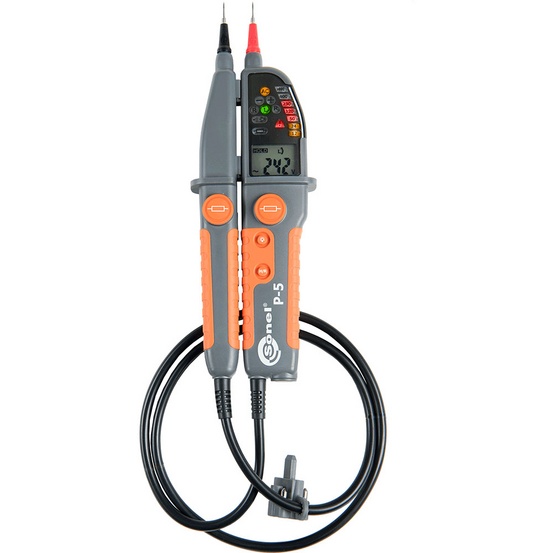

Измеритель напряжения P-5

Наличие по запросу

27390руб.

Оформить заказ

Основные технические характеристики

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.

Измерение напряжения постоянного тока

Диапазон	Разрешение	Основная погрешность
-49,9…-6,0 В	0,1 В	± (3,0% и.в. + 5 е.м.р.)
6,0…49,9 В	0,1 В
-1000…-50 В	1 В
50…1000 В	1 В

Измерение напряжения переменного тока в диапазоне 16…400 Гц

Диапазон	Разрешение	Основная погрешность
6,0…49,9 В	0,1 В	± (3,0% и.в. + 5 е.м.р.)
50…1000 В	1 В	± (3,0% и.в. + 5 е.м.р.)

Измерение сопротивления

Диапазон	Разрешение	Основная погрешность
0…1999 Ом	1 Ом	± (5,0% и.в. + 10 е.м.р.)

Дополнительные характеристики

Параметр	Значение
Диапазон рабочих температур	-15…55 °C
Диапазон температур при хранении	-20…70 °C
Влажность	95 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Диапазон рабочих частот	16…400 Гц
Время отклика	≤ 1 сек.
Тест целостности цепи: - измерительный ток - диапазон - световой и звуковой сигналы - точность порога срабатывания	1,25 мкА 400…500 кОм при R ≤ 400 кОм ± 50 %
Входное сопротивление: - основное - при доп.нагрузке	около 300 кОм около 7 кОм
Максимальный ток	I_s < 200 мА
Диапазон для 1P индикатора фазы: - напряжение - частота - звук.сигнализация	100…1000 В AC 50…400 Гц U_pom > 100 В
Диапазон для 2P индикации фаз: - напряжение - частота	100…1000 В 50…60 Гц
Минимальное напряжение включения	± 6 В AC/DC
Индикация превышения диапазона	OL
Индикация разряда батареи	BAT
Время до автовыключения - в режиме HOLD - в режиме измерения сопротивления	10 сек. 30 сек. 600 сек.
Размеры	275 x 82 x 36 мм
Масса с батарейками	291 г.
Дисплей	ЖКИ
Высота над уровнем моря	˂ 2000 м
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Описание

Назначение и область применения измерителя P-5

Измеритель напряжения P-5 предназначен для измерения напряжения постоянного/переменного тока, сопротивления, а также проверки исправности УЗО. При превышении сверхнизкого напряжения (ELV) измеритель оснащён звуковой индикацией. Усиленный двухкомпонентный корпус и степень защиты IP65 защищает измеритель от воздействия внешних факторов.

Функциональные возможности измерителя P-5

измерение напряжения постоянного/переменного тока однополюсным методом до 1000 В;
измерение напряжения постоянного/переменного тока двухполюсным методом до 1000 В;
измерение активного сопротивления;
контроль целостности цепи (прозвонка);
контроль целостности цепи под напряжением;
тестирование диодов;
проверка срабатывания УЗО;
тест последовательности чередования фаз;
фиксация результата измерения (HOLD);
светодиодная и звуковая индикация;
фонарик;
ЖК-дисплей с подсветкой;
функция автоматического выключения.
