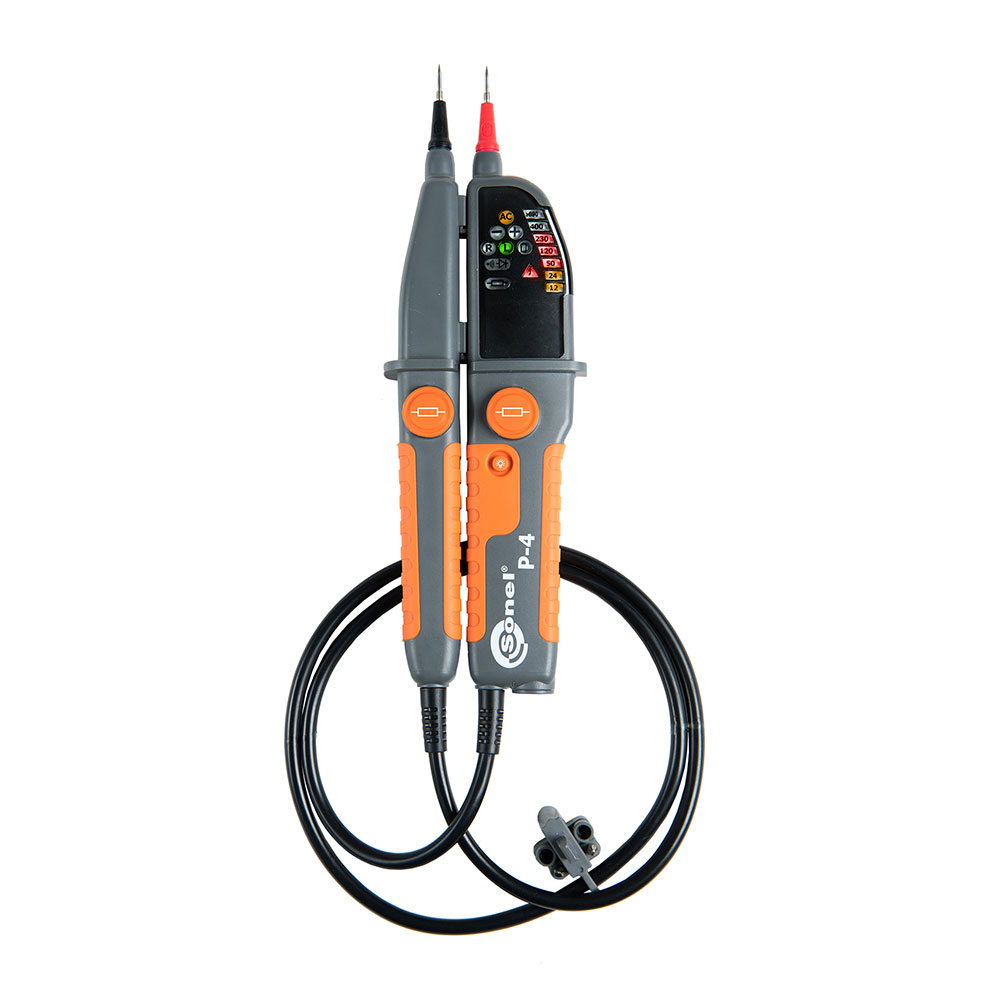

Измеритель напряжения P-4

Наличие по запросу

19030руб.

Оформить заказ

Характеристики измерителя P-4

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.

Сокращение «е.м.р.» означает - единица младшего разряда.

Индикация напряжения

Диапазон	Разрешение	Основная погрешность
12...1000 В переменное/постоянное	± 12 В, 24 В, 50 В, 120 В, 230 В, 400 В, ≥ 690 В	согласно ГОСТ IEC 61243-3-2014

Входное сопротивление

U_вх	R_вх
12 В, 24 В, 50 В	примерно 300 кОм
120 В
230 В
400 В
690 В

Дополнительные характеристики измерителя P-4

Параметр	Значение
Условия окружающей среды
Диапазон рабочих температур	-15…55°C
Диапазон температур при хранении	-20…70°C
Влажность	95%
Питание
Питание измерителя	элемент питания LR03 (ААА) - 2 шт.
Категория электробезопасности	CAT III / 1000 В CAT IV / 600 В
Общие данные
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Диапазон рабочих частот	16…400 Гц
Время отклика	≤ 1 сек.
Тест целостности цепи: - измерительный ток - диапазон - световой и звуковой сигналы - точность порога срабатывания	1,25 мкА 400…500 кОм при R ≤ 400 кОм ±50%
Входное сопротивление: - основное - при доп. нагрузке	около 300 кОм около 7 кОм
Максимальный ток	I_s < 200 мА
Диапазон для 1P индикатора фазы: - напряжение - частота - звук. сигнализация	100…1000 В AC 50…400 Гц U_pom > 100 В
Диапазон для 2P индикации фаз: - напряжение - частота	100…1000 В 50…60 Гц
Минимальное напряжение включения	±6 В AC/DC
Индикация разряда батареи	да
Время до автовыключения	10 сек.
Размеры	275x82x36 мм
Масса с батарейками	291 г
Высота над уровнем моря	˂ 2000 м
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	двойная изоляция, согласно ГОСТ IEC 61010-1-2014, ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Описание

Назначение и область применения измерителя P-4

Измеритель напряжения P-4 предназначен для тестирования наличия напряжения постоянного/переменного тока благодаря светодиодной индикации, проверки целостности цепи, срабатывания УЗО, проверки диодов и определения направления чередования биполярной фазы. Усиленный двухкомпонентный корпус и степень защиты IP65 защищает измеритель от воздействия внешних факторов.

Функциональные возможности измерителя P-4

Измерение напряжения постоянного/переменного тока двухполюсным методом до 1000 В.
Контроль целостности цепи (прозвонка).
Контроль целостности цепи под напряжением.
Тестирование диодов.
Проверка срабатывания УЗО.
Тест последовательности чередования фаз.
Светодиодная и звуковая индикация.
Фонарик.
Функция автоматического выключения.
